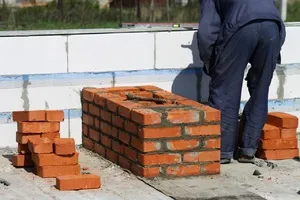

Кладка пічної труби своїми руками особливості будівництва димоходів з цегли

Правила кладки димоходу з цегли

Перед тим як приступити до зведення пічної труби з цегли своїми руками, рекомендується ознайомитися з необхідними регламентами і правилами для таких робіт. Проектний документ повинен включати в себе креслення пічного пристрою з порядовками і елементами захисту споруди від пожежі.

Для опалювальних котлів з температурами димових газів від 140 ° C до 300 ° C, для печей і камінів переважно застосовувати кладку з повнотілої керамічної пічного цегли, без тріщин і відколів. Силікатна цегла можна використовувати тільки при кладці оголовка труби.

Димохід кладкою з цегли зводять в будівлях заввишки до чотирьох поверхів.

Найменша висота димоходу відповідає п'яти метрам, поперечний переріз для створення найбільш вигідних умов для виходу диму від 14 × 14 см. Через димохід виходять розігріті, які іскрять гази, внаслідок чого необхідно заповнювати розчином шви особливо ретельно, щоб уникнути займань.

Устя споруди оснащують іскроуловлювачів і парасолькою для захисту від опадів.

Цегляною кладкою будують димоходи чотирикутного або круглого перетину. Переваги труби круглого перетину в тому, що швидкість виходу охолодилися продуктів згоряння вище, менше відкладається сажі всередині. Але зведення кладки квадратного перетину менш трудомістким і витратно.

Повітряно-твердне розчин треба безперервно перемішувати, щоб не допустити схоплювання. Кладку виробляють при температурі не нижче 10 ° C. Всі шви як горизонтальні, так і вертикальні заповнюються розчином повністю. Товщина швів кладки димоходів не повинна перевищувати 10 мм.

Розгортання і скручування конструкції щодо своєї осі під час будівництва неприпустимі. Прямолінійність кладки перевіряють правилом.

Димарі очищають від сажі перед початком опалювального сезону, а згодом через кожні два місяці.

Проміжок між димом і зовнішньою поверхнею стіни розраховується залежно від температури повітря в холодну пору року:

• при t ° - 30 ° C становить 60 см;
• при t ° - 2 0-30 ° C дорівнює 51 см;
• при t ° - 20 ° C і вище повинен бути 38 см.

Даних параметрів слід дотримуватися, щоб запобігти переохолодженню диму і формування конденсату.

Класифікація пічних труб з цегли

Розрізняють 3 типи димоходів:

Насадні споруди розміщують прямо на стан грубки, вони служать для відведення газоподібних продуктів згоряння тільки для однієї печі.

Стінові димоходи зводять одночасно з кладкою стін, вбудовують в несучу стіну. Це найбільш зручний і раціональний спосіб установки. Осідає всередині труби конденсат, зниження тяги відбуваються в результаті переохолодження труби. Тому від димоходу до зовнішньої стіни залишають відстань:

• при товщині стіни в 3 цегли - 2,5 цегли;
• в 2,5 цегли - 2;
• в 2 цегли - 1,5 цегли.

Корінний димохід є відокремлено стоїть споруда на укріпленому фундаменті. До нього підводять до трьох каналів, не забувають про вентиляційному. Вентиляційний канал не повинен спілкуватися з димоходами. Приєднуються до такого димоходу печі краще не розташовувати на різних поверхах будівлі, так як в цьому випадку печі нижнього поверху перебивають тягу щодо верхніх. Фундамент під трубу бажано зводити одночасно з будівництвом несучих конструкцій, щоб уникнути різних осад.

Розміщення димоходу над покрівлею

Кладку димових труб виробляють якомога ближче до коника даху. Головка конструкції повинна виступати щодо коника на 0,5 м, при видаленні труби від коника на відстань в 1,5 м. При відстані в 1-3 м димохід повинен підніматися врівень з коником. На те, як розташувати насадную трубу, вказує місце розташування печі в будинку.

Розчини, що застосовуються для кладки димоходу з цегли і димових каналів:

• вапняний або вапняно-цементний при кладці всередині приміщень;
• цементний - при кладці вище над покрівлею;
• глиняний або цементно глиняний розчини застосовують при оштукатурюванні труб. Побілка дозволить вчасно помітити тріщини і кіптява.

Пристрій димоходу з цегли

Стінна або корінна труби повідомляються з піччю за допомогою перекидного рукава, розміром не більше двох метрів. Пристрій рукава під кутом 10 ° у напрямку виходу газів покращує тягу.

Димохід складається з шийки, місця з'єднання печі і оброблення. Оброблення (распушки і видра) - місця перехрещення з міжповерховими перекриттями і дахом.

Шийку викладають з трьох рядів цегли.

Розширення труби на горищі, распушки, оберігає дерев'яні елементи будови від перегрівання. На відстані 25 см від шийки труби до стелі починають кладку распушки, розширюючи кожен ряд на 7 см. Товщина кладки не менше однієї цеглини. Роблять теплоізоляцію за допомогою азбестового листа. Відстань між распушку і підлогою на горищі заливається бетоном або будь-яким неспаленим матеріалом.

Стояк розміщується між горищним перекриттям і підлогою. Товщина його кладки 0,5 цегли.

Видра розташована над дахом і призначена для захисту стояка і горищного простору від опадів.

Далі слідують шийка труби і оголовок.

Зустрічний хід просування газів, поворотні канали, виступи всередині труби є перешкодою тязі - руху пічних газів від топливника до труби. Піч працює добре, якщо тяга більше опору.

Зводячи комин з цегли своїми руками, необхідно забезпечити умови для створення оптимальної тяги:

• дим не повернеться в трубу, якщо її розташувати якомога ближче до коника;
• в димооборотамі вирівнюють поверхні, роблять гладкими, без виступів, найменшій протяжністю;
• продукти згоряння повинні мати температуру не менше 120 ° C;
• 5-6 метрів - така відстань труби від колосникових грат.

На тягу впливають такі фактори, як вітер, навколишні будівлі та дерева.

Помилки під час приєднання двох печей до труби також можуть порушити тягу.

Якщо для будівництва пічної труби своїми руками недостатньо знань і навичок, потрібно вчасно заручитися підтримкою фахівця-пічника.
