# 1 MacGyver

Справа була ввечері, робити. і вирішив я скрафтіть собі кермо і круто пограти в улюблений FlatOut 2 і Burnout: Paradise ну і ще в парочку ігор на тему машинок-гонялок. Знаючи про проге CamSpace вирішив, що так буде простіше всього. Але у паперового керма є серйозний недолік: на ньому немає кнопок, а грати без кнопки газу # 092; нітро # 092; гальма, вибачте, нереально. І тут я побачив лежачу під столом стару миша, і в голові народилася ідея.
Знадобиться: веб-камера, комп'ютерна миша (краще непотрібна), три маленьких кнопки (я взяв з китайських світяться палиць по 25 рублів, мені цих палиць приперли 20 штук друзі-фаєрщики)). Необов'язково: пара світлодіодів, зручні ручки з дерева (див. Нижче), ну і далі по ходу розберемося.
Що таке Cam Space і для чого нам веб камера для керма?

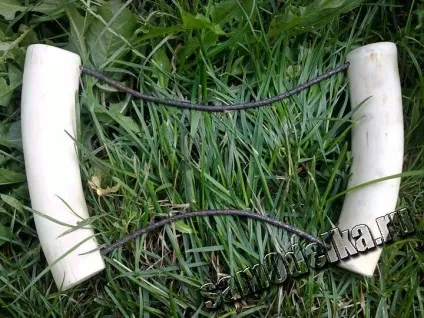

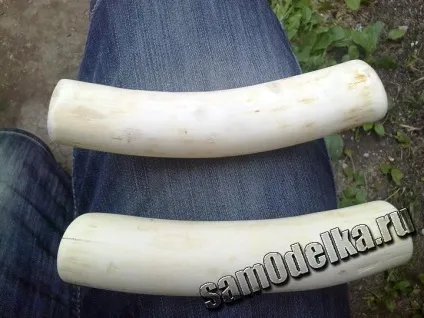

Ще в селі я випиляв дві ергономічні рукоятки. Матеріал саме дерево, бо все пластмаски і гумки починають "пітніти" з часом.

З'єднав рукоятки якийсь іржавої залізякою, про що тепер шкодую))

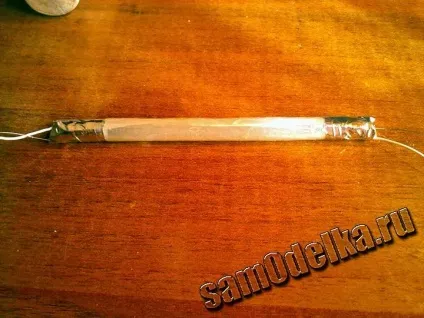

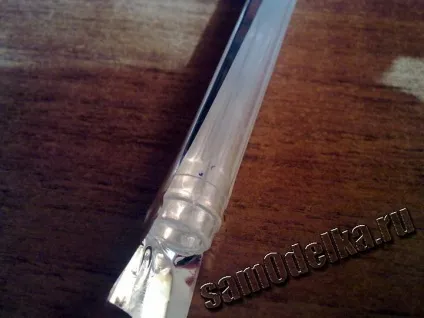

Як любитель грати вечорами без світла в кімнаті, я вирішив забацати керма нічний режим, тобто веб-камера буде ловити НЕ відбите світло, а прямий, від світлодіодів. Для цього взяв корпус від ручки і побилися його шкіркою і заклеїв половину уздовж непрозорим скотчем, щоб світло не пропадав даремно.

Далі встромляємо світлодіоди і затемнюємо місця, де вони просвічуються через корпус.

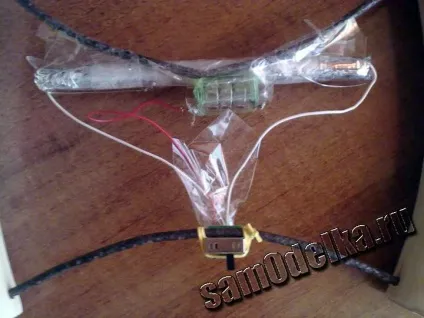

Спочатку я зробив харчування автономним, батарейки на борту.

Але якщо вже у нас в якості кнопок використана миша, то я прибрав батарейки і живити світлодіоди від порту миша (

5В) з використанням змінного резистора.

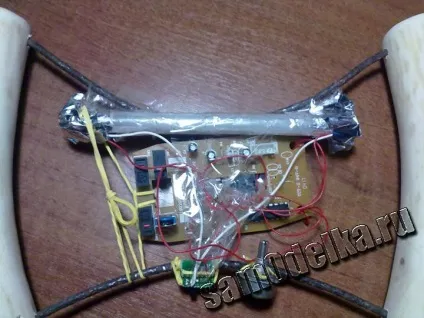

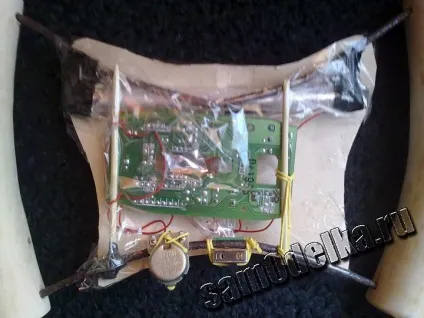

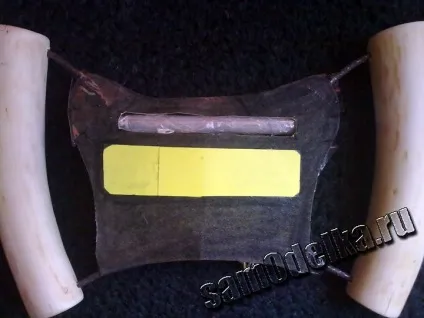

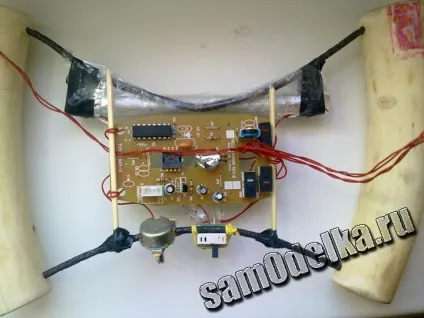

Закріпив мікросхему дерев'яними паличками, передню частину керма заклеїв темної оксамитової папером з прорізом для корпусу від ручки (на фотке колір оксамиту непомітний, він на іншій стороні)

Додав яскраву смужку для денного режиму

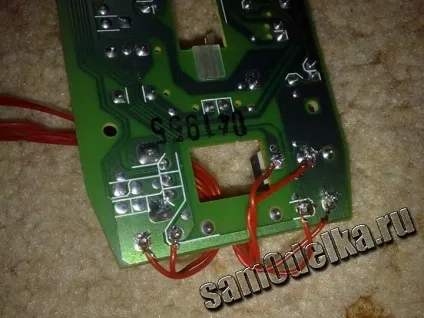

Підпоюємо до виходів кнопок миші дроти

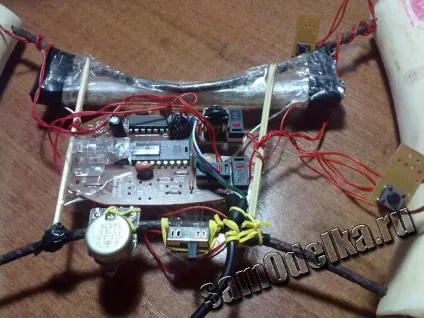

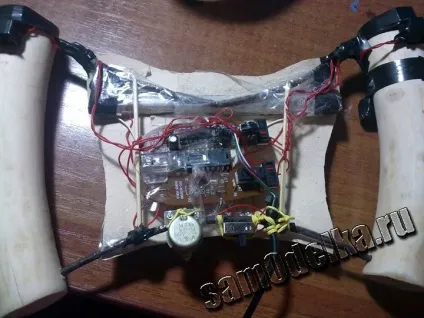

На це етапі миша перестав працювати (це моя перша миша, зроблена років 8 тому). Сходив до одного і вициганив у нього миша)) Тут кнопки вже припаяні до висячим кінців

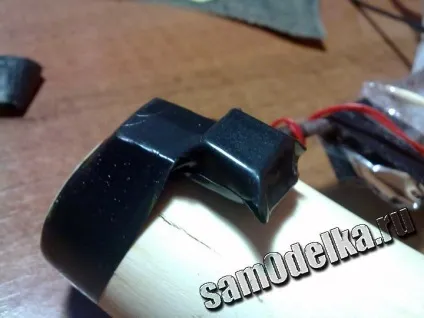

Для зручності натискання порізав дисконтну карту "Спортмайстера" на квадратики. Дивимося і намагаємося зрозуміти))

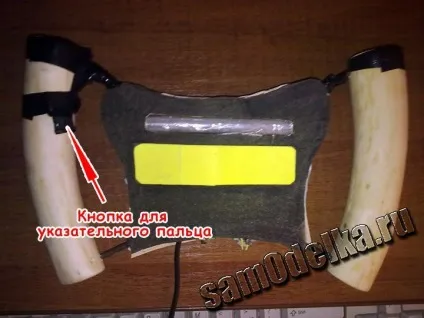

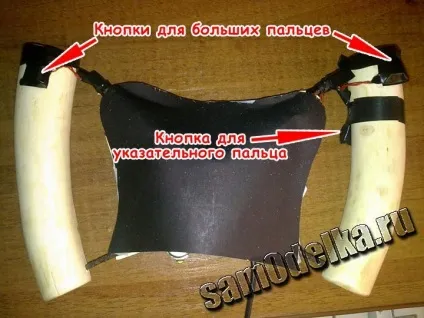

Готовий кермо, вид спереду і ззаду.

Якщо щось не зрозуміло, пишіть
