Кладка цоколя з цегли своїми руками відео-інструкція по монтажу, схема, технологія, скільки

Злегка підняти перший поверх або навіть створити повноцінний цокольний поверх - прагнення багатьох. По крайней мере, практично кожен другий проект заміського будинку передбачає спорудження цокольного приміщення, який і буде служити основою всієї будови.

Звідси і підвищені вимоги до використовуваного матеріалу - силікатна, керамічна або шамотна цегла тут вже не годяться. Необхідний більш міцний і морозостійкий. Сама ж технологія досить проста, головне буде полягати в її точному виконанні.

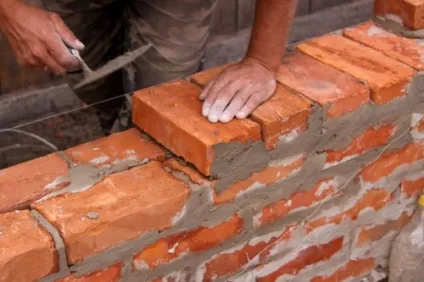

Зазвичай кладка цоколя виконується шириною в півтора або два цегли

Умови експлуатації визначають підхід

Технологія кладки цоколя з цегли, як правило, передбачає використання одного з п'яти представлених типів клінкеру (див. Опис в тексті)

Якщо говорити про умови експлуатації цегли, то вони гранично жорсткі:

• по-перше, цегла повинен бути дуже міцний - він має тримати всю будівлю;
• по-друге, цегла повинен мати гарну морозостійкістю, адже він безпосередньо становить зовнішню стіну будівлі;
• по-третє, цегла не повинен пропускати вологу і не піддаватися змінам під впливом вологи.

клінкерна цегла

Всім цим умовам повністю задовольняє клінкерну цеглу, у якого:

• міцність - від M75 до М500 (тут сильно поступається силікатна, зате попереду кислототривкий - більше M500);
• морозостійкість - від F50 до F100 (за цим показником сильно програє шамотна і кислототривкий);
• середня щільність (кг на куб.м) - 1900 - 2100;
• пористість (%) - 5;
• коефіцієнт теплопровідності (Вт на метр) - 1,16.

Подальший вибір полягає в пошуку виду клінкерної цегли.

Їх масово виробляється п'ять:

• A - облицювальний;
• B - будівельний;
• C - одинарний;
• D - полуторний;
• E - подвійний.

Таким чином, найбільш оптимальним вибором вважається вибір полуторного клінкерної цегли з міцністю в М400 і морозостійкістю - не гірше F50.

вимоги

Крім того, до цеглини пред'являються додаткові вимоги, з огляду на умови експлуатації:

• він не повинен мати відколів і ознак деформації;
• його розміри повинні точно відповідати стандартам;
• цегла не повинен мати жодних претензій з точки зору екології;
• в якості сполучного матеріалу буде використовуватися цементний розчин, тому він повинен мати гарну адгезію з розчином.

Перед початком робіт необхідно виробити дисципліну укладання цегли.

Перший вибір - схема кладки

Найпоширенішими схемами кладки є дві ланцюгові перев'язки кутів:

• а - товщиною в одну цеглину;
• б - товщиною в півтора цегли.

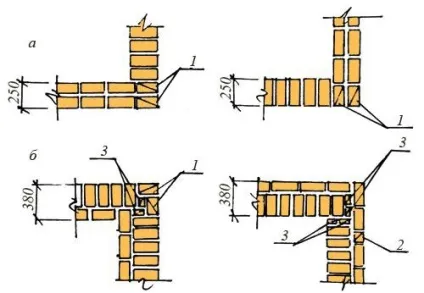

Схема кладки цоколя з цегли з використанням перев'язки кутів

На схемі також позначені розміри цегли:

Другий вибір - кладка щодо стіни

Тут в нашому розпорядженні три варіанти:

• 1 - виступаючий цоколь - стіна цоколя виступає вперед, назовні;

Інструкція визначає і порядок кладки щодо основної стіни будівлі (див. Опис в тексті)

• 2 - западаючий - цоколь йде назад, всередину;
• 3 - цоколь і основна стіна на одній площині; зауважимо, на схемі буквами позначені:


Місця, де передбачається використання вологостійких матеріалів, обов'язково повинні бути обладнані гидроїзолірующимі шарами. Коли ж мова йде про цоколях, то таких шару повинно бути два - використання одного є однією з найпоширеніших помилок при спорудженні цоколя з цегли.

На схемі представлені два варіанти - правильний і неправильний:

Вартість кладки цоколя з цегли визначається і правильним використанням гідроізоляції - обов'язково використання двох шарів - зверху і знизу цоколя

• праворуч - використовується тільки один шар зверху.

Коли виконана установка первинного стрічкового фундаменту, приступаємо до укладання цегли:

• спочатку укладається нижній шар гідроізоляції цоколя;
• потім, проводиться виставляння кутів - найважливіший етап, що визначає успіх всієї роботи; для цього:
  • викладаємо цегла без розчину по ширині цоколя;
  • для контролю поверхонь використовуємо рівень і схил;
  • перевіряємо однаковість обох діагоналей і всіх чотирьох кутів - максимальні відхилення не повинні бути більше 2 см.
• після вирівнювання проводиться кладка:
• розчин готується із співвідношення 1 до 3 - одна частина цементу і 3 частини піску;
• кожний наступний ряд укладається з перев'язкою - однорядной або ланцюгової;
• поздовжні шви в суміжних рядах зсуваються на півцеглини, поперечні - на чверть;
• шви між цеглинами роблять в межах 10-15 мм;
• настійно рекомендується кожні чотири ряди зміцнювати металевими стрижнями або сіткою;
• по верхній поверхні кладки в обов'язковому порядку укладається шар гідроізоляції.

Утеплення цегляної кладки цоколя

Укладання цегли обов'язково повинна супроводжуватися утепленням.

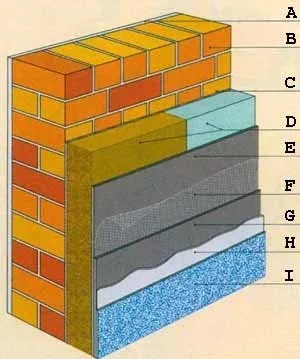

Найбільш часто використовується наступна схема утеплення:

• A- штукатурка на фасаді будівлі;
• B- цегляний цоколь;
• C - клейкий шар для утеплювача;
• D- утеплювач у вигляді плит з мінеральної вали або пінополістиролу;

Відповідь на питання, скільки коштує кладка цоколя з цегли, залежить не тільки від виду цегли і роботи з ним - з огляду на сувору необхідність утеплення, в вартість входить ще безліч матеріалів (див. Опис в тексті)

• E - зміцнює розчин;
• F - сітка скловолокна;
• G- знову розчин для зміцнення;
• H - грунтовка;
• I- фінішна штукатурка на фасаді.

Інший спосіб утеплення - спеціально для кладки клінкеру

Клінкерна цегла, що має порожнини, вносить деякі корективи до характеру утеплення.

На схемі зроблений акцент на особливостях, які рекомендується мати на увазі:

• A - анкерні болти;
• B - все використовувані суміші повинні за якістю строго відповідати один одному, а значить, бути досить високими за якістю;
• C - вентиляція, яка обов'язкова навіть для порожніх клінкерних цегли;
• D - гідроізоляція - без неї нікуди;

Незважаючи на наявність порожнин в клінкерної цегли, утеплення і вентиляція необхідні в будь-якому випадку (див. Опис в тексті)

• E - гранична чистота всіх поверхонь - запорука успіху, в порожнинах неприпустимий сміття і залишки розчину;
• F- при виборі матеріалів обов'язково погоджуйте терміни їх виготовлення і терміну служби;
• G- арматура для посилення кладки і, одночасно, зняття напружень;
• H- ще один шар клінкеру, але вже меншого розміру, як фінішне покриття зовні;
• I- в даному варіанті кладки шви не втоплені.

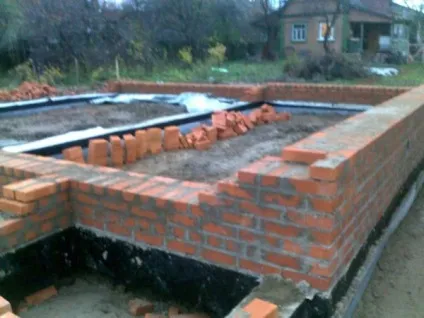

На фото кладка цегельного цоколя своїми руками проводиться на стрічковий залізобетонний фундамент
