Коли мова йде про малоповерховому будівництві, цоколь з цегли є, мабуть, найкращим рішенням. По-перше, кладку простіше виконати своїми руками, ніж, наприклад, здійснити бетонування. По-друге, при використанні лицьової цегли, відпадає необхідність обробки наземної частини фундаменту - а це теж і час, і гроші.
Звичайно, у новачків виникає маса питань: «Яка цегла краще для цоколя, скільки його буде потрібно, який в кінцевому підсумку виявиться ціна конструкції?». Що ж, давайте разом розбиратися, як зробити цю роботу так, щоб вийшло красиво і без прикрих помилок.
Особливості зведення цегляних цоколів
Перш за все, уточнимо, що ж таке цоколь. Даним терміном позначається наземна частина фундаментних стін.
Цегла, як конструктивний матеріал, може використовуватися для їх зведення по всій висоті. Будівельні норми це дозволяють - за умови, звичайно, що при цьому буде використовуватися тільки керамічний варіант.

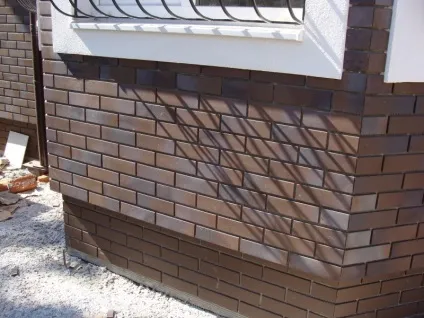

- В такому випадку, фундаментні стіни, які можуть «за сумісництвом» виявитися і стінами підвалу, зводяться з цегли, починаючи від підошви і закінчуючи верхівкою цоколя. Вона може підніматися над землею від 20 до 90 см - рідко коли буває більше. Якщо в наземної частини, як і в заглиблених, використовувався цеглу, то зовнішні поверхні кладки потім штукатурять, обшивають панелями, або, як на фото знизу, облицьовані керамічною плиткою.

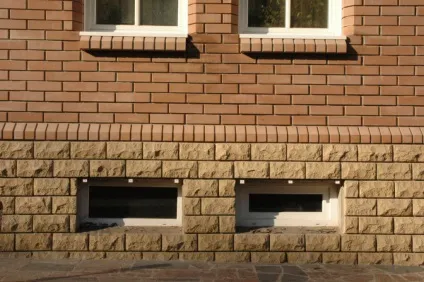

- Але все ж частіше стрічковий фундамент роблять монолітним бетонним, виводячи його врівень з поверхнею грунту. В такому випадку, цокольну частину стіни викладають з цегли, частіше облицювального - адже він анітрохи не поступається по міцності рядовим виробам, а естетика зовсім інша. До речі, марка цегли для цоколя не повинна бути менше М75.
- Якщо для зведення фундаменту дозволяється використовувати тільки глиняну цеглу, то його в цокольній частині можна застосовувати так само силікатна і гіперпрессованний - тільки їх марка повинна бути вже не менше М100. Товщина стінок несе цоколя підбирається, виходячи з конструктивних особливостей будівлі.
Якщо стіни будинку зводяться з цегли або бетону, то фундаменти і цоколі кладуть не менше, аніж в півтора цегли (38 см). Під брусове або каркасна будова, буває досить товщини в одну цеглину (25 см).

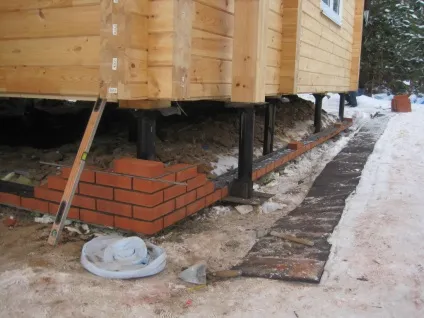

Якщо ж цоколь несучих, а декоративний, який зазвичай влаштовується на пальових фундаментах, то товщина стінки може бути мінімальною - в півцеглини (12 см). Запропонована нами далі інструкція на тему: «Кладка цоколя з цегли: як правильно» - стосуватиметься зведення несучої конструкції.
розкладка цегли
Незалежно від того, професійна це робота, або самостійна, виконуватися вона повинна відповідно до існуючих норм. Звичайно, окремого СНиП по цегляній кладці цоколя не існує - вимоги до кладки з усіх видів цегли, блоків та каменю, сформульовані в одному документі.
- Це норми і правила під номером 3.03.01 * 87, де один з розділів цього документа присвячений кам'яних конструкцій, до числа яких відносяться і цегляні стіни. Там можна знайти всі необхідні рекомендації - свою інформацію ми викладаємо так само відповідно до них.
Важливо! Ще на етапі проектування будинку, довжина і товщина стін повинна визначатися з такою умовою, щоб можна було укладати цілу цеглу, а не різати їх в кожному ряду. Довжину стіни визначають за формулою, де сума довжини цегли і товщини вертикального шва, множиться на кількість цегли в ряду. З цифри, отриманої в результаті, мінус один шов.

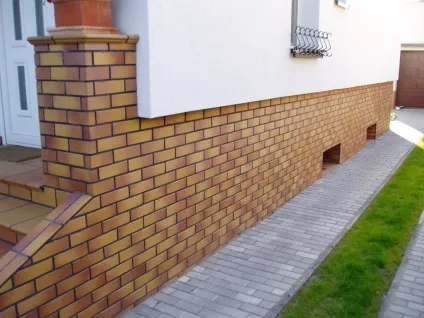

- Довжина цоколя визначається вже після того, як визначена довжина стіни будинку. Тут багато що залежить від конструктивного варіанту цоколя і його обробки. Якщо цоколь буде викладатися з клінкерної цегли, або облицьовуватися декоративним цеглою в процесі зведення, то його товщина зазвичай відповідає товщині стін будинку.
- У разі, коли господар вважає за краще, наприклад, обшити цоколь сайдингову панелями, під обробку необхідно залишити місце. Тоді цоколь буде таким, що западає, а різниця між його вертикальною площиною і стіною становитиме чверть довжини цегли (4 см).
Хоча, зробити западаючий цоколь можна в будь-якому випадку - виглядає це дуже красиво, і стінки фундаменту захищені від попадання води і без спеціально змонтованих відливів. У наступному розділі ми розглянемо, як здійснюється кладка цоколя з цегли своїми руками.
Зведення цокольній стінки
І ось, перед вами готовий фундамент, виведений урівень з рівнем грунту. Що ж далі? А тепер, за допомогою гідрорівня потрібно визначити і розмітити горизонталь - так звану, нульову позначку.
Робиться це на кожному розі фундаменту будинку. Між цими позначками може виявитися різниця в кілька сантиметрів, яку необхідно ліквідувати.
У такій ситуації, починають кладку від того кута, де відмітка дорівнює нулю. Різниця між відмітками повинна бути компенсована під першим рядом цегли. Вирівнювання нижчого ділянки фундаменту можна зробити за допомогою розчину і утоплених в ньому цегляних уламків.
Після того, як підставу виведено на нульову позначку, виконується горизонтальна гідроізоляція цоколя з цегли. І ось в чому вона полягає.
На вирівняну поверхню фундаменту слід настелити - а ще краще, наклеїти на бітумну мастику, смуги руберойду. Провівши цю нескладну операцію, можна приступати безпосередньо до кладки робіт.
Розчин для цегельних фундаментів
Для несучої стіни дуже важливо не тільки підібрати потрібну марку цегли, але і використовувати правильний розчин. При зведенні цегельних фундаментів, його марка так само повинна відповідати проектним навантаженням, і не може бути нижче М50. У всякому разі, для невеликого приватного будинку такої міцності цілком достатньо.

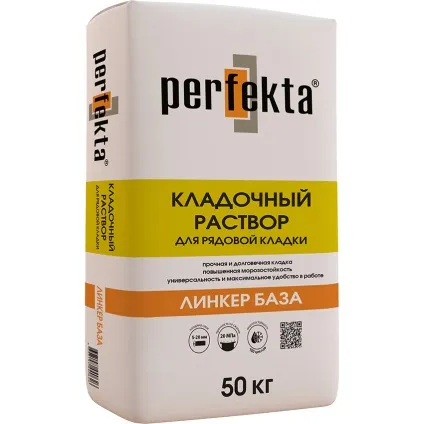

- Найпростіше, звичайно, купити суху кладочні суміш в мішках, і, роблячи по ходу роботи невеликі заміси, не поспішаючи викладати стінки. Але все як завжди впирається в ціни: якщо обсяг робіт великий, господарі найчастіше воліють замішувати розчин самостійно, так як це виходить набагато дешевше. Правильний розчин кладки складається з цементу, неорганічного пластифікатора, в ролі якого застосовується вапняне або глиняне тісто, і піску.
Увага! Одна і та ж марка розчину може бути отримана при різному співвідношенні цих інгредієнтів - все залежить від марки вживаного цементу, і ми наведемо нижче ці співвідношення для об'ємної дозування розчину М50.
Співвідношення пластифікатора і піску на 1 частину цементу
- Як бачите, чим нижче марка цементу, тим більший обсяг він займає в розчині - тобто кількість піску і пластифицирующей добавки зменшується. У розчинах, призначених для фундаментів, що влаштовуються нижче позначки УГВ, глиняне або вапняне тісто і зовсім відсутня. Вода додається до досягнення удобоукладиваемой консистенції.
- Як правило, її обсяг не перевищує 30% від загальної кількості суміші. Її якість теж має величезне значення: з питного водопроводу використовувати воду можна, а ось з водойм небажано, так як ви не знаєте, який її склад. Там можуть бути домішки, здатні погіршити якість розчину. Морська вода може застосовуватися, але тільки якщо в розчин йде глиноземистий або портландцемент.
Готувати розчин потрібно, ретельно отмеряя, і просіюючи цемент і пісок через сито. Фракція піску повинна відповідати товщині швів - для цегляної кладки вона не повинна перевищувати 2,5 мм.
Дуже важливо, щоб розчин був однорідним, тому перемішування потрібно приділити максимум уваги.
нюанси кладки

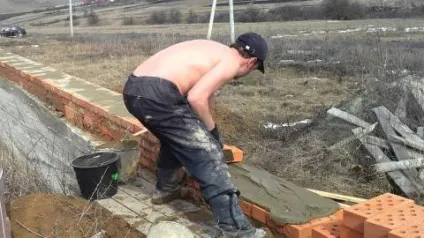

Кладку починають від кута, справа наліво, укладаючи цеглу горизонтальними рядами на ліжко з розчину. Елементи кладки кожного наступного ряду, обов'язково повинні бути зміщені, перекриваючи вертикальні шви між цеглинами нижнього ряду.
Перев'язку виконують в певній послідовності, і існує чимало різних способів:
- Найпростішим і легко здійсненним для новачків варіантом, можна вважати ланцюгову перев'язку, коли точкових ряди чергуються з ложковимі. Така кладка застосовна для всіх видів цегли. При такій системі перев'язки, доводиться використовувати шматки цегли розміром в одну і три чверті.
- У многорядной кладці, укладається п'ять рядів ложкових, і тільки шостий буде тичковим. Даний спосіб дає значну економію часу, але якщо кладка ведеться лицьовою цеглою, виглядати на цоколі вона не буде. Причина в тому, що висоті наземної частини фундаменту виходить всього-то 10-12 рядів цегли, а то і менше.

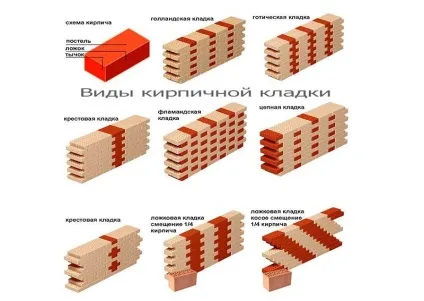

- Існує чимало й інших способів укладання цегли, за допомогою яких можна не просто викласти стінку, але і красиво її декорувати. Основні варіанти ви можете бачити на зображенні зверху. Розрахунок рядів повинен бути таким, щоб кладка і починалася, і закінчувалася точкових поруч.
- Товщина горизонтального шва кладки дорівнює в середньому 12 мм, розмір вертикальних швів варіюється в межах 8-10 мм. З огляду на це, в одному метрі висоти стіни уміщається 13 рядів звичайного, або 10 полуторного цегли. Якщо цегляну стінку передбачається згодом обштукатурити, заповнювати розчином шви на всю глибину кладки не потрібно.
- Важко, звичайно, визначати на око товщину кожного горизонтального шва, який повинен бути однаковим по всій довжині ряду. Правильно зорієнтуватися допомагають рейки з розміткою рядів: 65 мм цегла + 12 мм шов, разом 77 мм. Називаються вони порядовками, і встановлюються на кожному розі будинку. Можна також придбати або виготовити самостійно ось таке пристосування для контролю швів, яке ви бачите на зображенні.
- Горизонтальність ряду перевіряють по причального шнура, переміщуваного вгору в міру ведення кладки. Кріпиться він на цвяхах, забитих в шви між цеглинами. При веденні кладки виникає і чимало інших нюансів: кладка кутів, обхід прорізів, оформлення виступаючої частини цоколя - і багато іншого.
