Зовнішній вигляд автомобіля відрізняється хромованими молдингами, дверними ручками і радіаторної гратами, які гармоніюють з легкосплавними дисками. Салон автомобіля оброблений матеріалами світлих тонів і відрізняється високою якістю збірки.

Задні сидіння хоча і розраховані на пасажирів невисокого зросту (для більш високих простору над головою може бути недостатньо), проте забезпечені висувним підлокітником, попільничкою та світильником.

BYD F3 оснащується чотирициліндровим шестнадцатіклапанним бензиновим двигуном Mitsubishi 4G18 обсягом 1,6 л потужністю 100 к.с. при 6000 об / хв. Даний силовий агрегат витрачає 7-10 л палива на 100 км. Агрегатується двигун п'ятиступінчастою механічною коробкою передач.

Автомобіль представлений в трьох варіантах комплектації: BYD F3 1,6 MT GLX-i, 1,6 MT G-i, 1,6 MT GL-i.

У базову модифікацію входять салон в велюрової обробці, кондиціонер, електропривід скло і дзеркал, гідропідсилювач рульового управління, ABS з EBD, фронтальні подушки безпеки, центральний замок з дистанційним управлінням, ремені безпеки з преднатяжителями. Крім того, захист водія і пасажирів забезпечує посилений кузов з розташованими на ньому енергопоглинаючими зонами. Результати краш-тесту автомобіля за методикою EuroNCAP показали досить високий ступінь захисту (10,2 бали з 16 можливих).

Дорожчі модифікації комплектуються повним пакетом систем пасивної безпеки, а топова модифікація має обробку салону шкірою з дерев'яними вставками. В автомобілі встановлена ​​аудіосистема з CD-чейнджером, система клімат-контролю і парктроник. За доплату пропонується навігаційна система і люк з електроприводом.

Гідне якість виконання з величезним списком опцій за доступну ціну роблять цей автомобіль дуже популярним серед покупців.

Необхідною умовою надійної роботи будь-якого автомобіля і безпеки персоналу є суворе дотримання вказівок по ремонту та технічного облуговування. Наведені в Керівництві методики і опису дають загальні принципи виконання робіт по ремонту і технічного обслуговування із застосуванням ефективних прийомів і способів.

Застосовувані способи і прийоми виконання робіт, інструмент, пристосування і використовувані запасні частини, а також ступінь майстерності виконавців досить різноманітні. Неможливо дати вказівки або попередження по кожному випадку виконання робіт за даною Керівництву. Тому кожен раз при використанні запасних деталей, методик або інструментів і пристосувань, які не рекомендовані виробником автомобіля, слід попередньо твердо переконатися, що застосовуються запасні частини, методики або інструменти не завдадуть шкоди безпеці персоналу і справності автомобіля.

Інструкція з експлуатації та технічного обслуговування автомобіля

2). Встановити кільце ущільнювача (Див. Малюнок).

3). Змастити моторним маслом кільцеве ущільнення різьбової поверхні болта.

4). Закрутити болти в послідовності, показаній на малюнку, до моменту затягування 49 Н-м.

5). Повністю викрутити болти.

6). Закрутити болти в послідовності, показаній на малюнку, до моменту затягування 20 Н-м.

7). Нанести мітки фарбою на головки болтів і головку блоку циліндрів. (Див. Малюнок).

8). Докрутити болти додатково на 90 ° в послідовності, показаній на малюнку.

9). Повернути болти ще на 90 °, поєднавши мітки на болтах по одній лінії з мітками на голівці блоку циліндрів.

Якщо болти будуть закручені менш ніж на 90 °, не буде забезпечена необхідна міцність кріплення головки блоку циліндрів. Якщо болт закручений більш ніж на 90 °, викрутити всі болти і затягнути їх повторно.

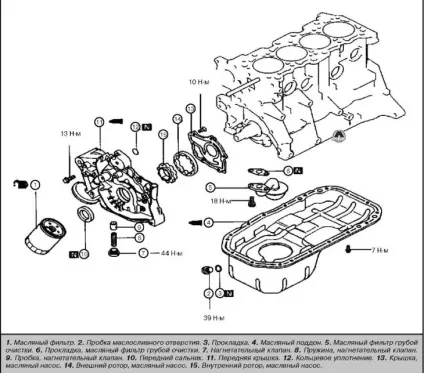

Колінчастий вал, шатуни і МАСЛЯНИЙ ПІДДОН

1. Масляний піддон.
