Картоплесаджалка для мотоблока

Посадка картоплі вручну навіть на невеликому садовій або присадибній ділянці - заняття досить обтяжлива і вимагає хорошою витривалості. Відкладати або розтягувати процес на кілька днів неможливо, весь обсяг насінної картоплі треба посадити якомога швидше, поки земля не втратила дорогоцінну вологу. Якщо мова йде про посадку картоплі на 30-40 сотках і більш, врятувати становище зможе тільки трактор з плугом або картофелесажалка для мотоблока.

Як простіше механізувати посадку картоплі мотоблоком

Для посадки власних грядок простіше і надійніше використовувати пристосування у вигляді садильники для мотоблока. Таку картоплесаджалку і навісне обладнання можна купити, але при наявності навичок слюсарних робіт і запасу старих запчастин і матеріалів простіше виготовити посадковий пристрій для мотоблока своїми руками.

Для побудови картоплесаджалки на мотоблок потрібно:

Кілька старих осей, підшипників і ланцюгів від велосипеда або від газорозподільної системи двигуна автомобіля;
Лист металу, товщиною в 1,5-2 мм і розмірами 1,5х1,5м, кілька шматків сталевого профілю - квадрата або полуторадюймовим труби, кілька метрів 6-ти міліметрової дроту-катанки;
Зварювальний апарат, з десяток електродів для зварювання чорного металу №3, болгарка з одним-двома дисками по металу, електродриль з набором свердел, кріплення, гайка-болт і наждачний шкурка.

Порада! Перед тим як приступити до виготовлення картоплесаджалки на мотоблок, подивіться найбільш вдалі конструкції саморобних картоплесаджалок, доступних на сторінках самодельщиков в мережі, це допоможе спростити конструкцію або правильно адаптувати пристрій до свого мотоблока.

Збираємо картоплесаджалку на мотоблок

Пристрій і принцип роботи картоплесаджалки з мотоблоком

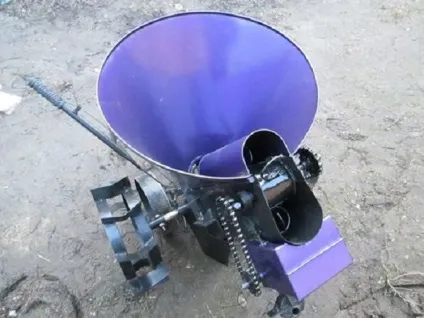

Як працює картофелесажалка на мотоблоки, зрозуміло з наведеної фотографії:

Пристосування виконано у вигляді причіпного пристрою до мотоблока. По суті, це бункер або ємність для насіння, встановлена раму, зварену з куточка або сталевого трубчастого профілю;

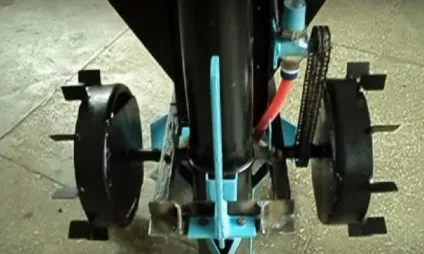

Бункер і рама встановлені на парі коліс, можна використовувати грунтозацепи, але краще застосувати звичайні колеса від лафета або садової тачки. Для запобігання ковзання або перегріву мотоблока гума на колесах повинна бути мати високий, агресивний протектор, що дає хороше зчеплення з грунтом, це дуже важливо;

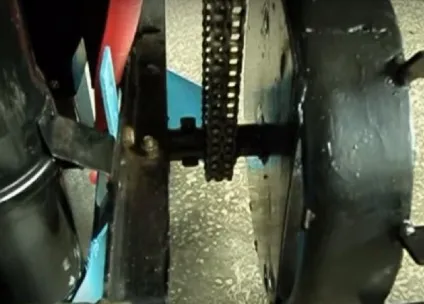

На осі коліс встановлена зірочка для ланцюгового ліфта, яким при обертанні осі, відбувається забір бульб картоплі з бункера, підйом їх до вертикальної трубі з подальшим скидом в нарізану борозну.

До відома! Дана конструкція картоплесаджалки чіпляється за мотоблоком, який тягне пристосування над попередньо нарізаною борозною. Не намагайтеся одночасно нарізати борозну мотоблоком і садити картоплю. Як правило, виконання одночасно операцій нарізки і посадки картоплесаджалки під силу тільки мінітракторів і важким дизельним мотоблоків.

Збираємо раму і ланцюгової ліфт для картоплесаджалки на мотоблок

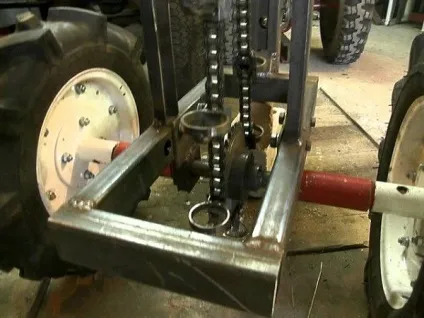

Це найбільш проста частина виготовлення картоплесаджалки. Для побудови рами вирізаємо дві поздовжні частини рами і дві коротші - поперечні. Розмір основи можна вибрати 60х20 см. Акуратно зварює відрізки профілю і зачищаємо шви наждаком.

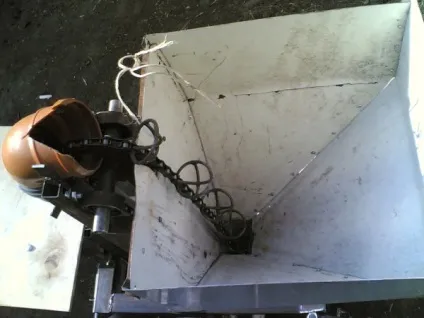

Далі необхідно вирішити питання з бункером і спрямовуючої трубою, по якій картопля буде викидатися в грядку. Для бункера можна зварити ємність у вигляді перевернутої піраміди, як на фото, але якщо у вас є готовий варіант у вигляді бака від старої пральної машини, його теж можна використовувати в справу. Корпус бункера попередньо приміряємо на звареної рами і шукаємо оптимальне розташування осі так, щоб центр ваги ємності, заповненої картоплею, був розташований на 5-10 см перед віссю коліс картоплесаджалки, це полегшить роботу мотоблоком.

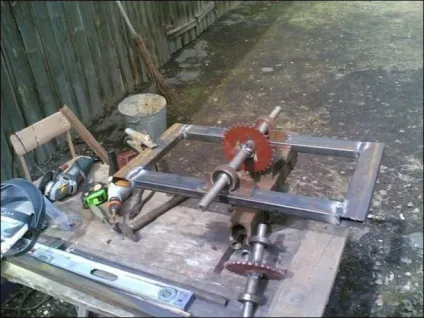

На наступному етапі приміряємо і розмічаємо місця під установку осі коліс і підшипників. Останні кріпимо до рами за допомогою коротких сталевих куточків. Далі перевертаємо раму і до куточків приварюють трубу, в якій буде перебувати колісна вісь. Приварювати необхідно з максимальною ретельністю, можна навіть посилити шов накладними елементами. Всередину труби, по обидва боки картоплесаджалки, встановлюємо і кріпимо по одному опорному підшипнику.

На наступному етапі вирізаємо і приварюють до основи рами дві вертикальні стійки, на які спиратимуться підшипники верхньої осі зірочки ланцюгового ліфта. Підшипники будуть кріпитися до привареним стійок накладними хомутами на болтах. У цьому вузлі більш переважно застосувати підшипники із закритою конструкцією обойми, щоб виключити потрапляння грунту або пилу всередину. Якщо є можливість, осі краще закрити гумовими пильовиками.

Далі, за допомогою схилу розмічаємо положення верхньої і нижньої зірочок, розрізаємо раніше приварену в підставі рами трубу і встановлюємо на вісь нижню провідну зірочку. Одягаємо ланцюг, натягуємо її вгору і визначаємо місце під установку верхньої осі і веденої зірочки. Встановлюємо вісь, підшипники верхнього вузла і кріпимо їх на вертикальних стійках.

Збірка конструкції картоплесаджалки на мотоблок

Щоб бульби вільно піднімалися з бункера, необхідно частково доповнити і модернізувати ланцюгову передачу. Під тягне зусиллям мотоблока колеса картоплесаджалки будуть створювати крутний момент на провідній зірочці. Якщо грунт занадто м'який, гумові колеса можуть прослизати, тому при необхідності на покришки можна додати накладні грунтозацепи. Це простіше, ніж катати мотоблоком важку картоплесаджалку на незручних колючих сталевих колесах. Чим більше діаметр коліс, тим легше працює картофелесажалка.

Якщо у вас є комплект від газорозподільної системи Жигулівського або москвичевских мотора, краще використовувати ці деталі замість велосипедного варіанту. По-перше, ланцюг від двигуна дворядна, по-друге, розміри ланцюга і зірочок ідеально підходять для картоплесаджалки.

До бічної поверхні ланцюга необхідно приварити або приклепати дротові коновки для забору бульб з бункера. Діаметр ковша може коливатися від 3 до 5 см, при глибині не більше 2,5 см. Найпростіше їх виготовити з 6-ти міліметрової сталевої катанки і рівномірно закріпити на ланцюгу так, щоб вони не заважали руху по зубах провідною і відомою зірочок.

Габарити картоплесаджалки на мотоблок вже відомі, тому на передній частині рами можна приварити вертикальну стійку для причеплення картоплесаджалки до зчіпному пристрою мотоблока. Найчастіше стійку роблять з розрізної стінкою і поруч наскрізних отворів, така конструкція дозволяє підібрати оптимальну висоту плеча зчіпки з мотоблоком.

Після того як зібраний ланцюгової ліфт, необхідно вирізати в донної частини бункера отвір для проходження забірних ковшиков всередину ємності. Зазори між ковшем і краями отвору можна робити розміром до 1,5 см. У нижній частині бункерного ящика приварюють дві вертикальні пластини з листового металу, за допомогою яких ємність буде закріплена на рамі картоплесаджалки.

На зовнішній стінці ємності потрібно навісити направляючу трубу для бульб. Її можна зробити з жерсті або навіть шматка водостічної або пластикової каналізаційної труби, діаметром 100 мм. Забір труби можна доповнити напрямних кутовим елементом.

У деяких випадках посадку картоплі виконують з паралельною обробкою бульб захисними хімічними препаратами від сухої гнилі та колорадського жука. Для рівномірного впорскування в грядку рідкого або гранульованого препарату на картоплесаджалку можна встановити шестерний дозатор і ємність з поліетиленової пляшки. Для роботи дозатора можна використовувати додатковий привід від пари з зірочки і ланцюги на одній з піввісь картоплесаджалки. Дозований препарат надходить з пляшки по короткому відрізку поліетиленового шланга точно по центру борозни, зробленої мотоблоком.

висновок

Працює картофелесажалка для мотоблока тільки на очищених і еталонних за розмірами бульбах. Під час налаштування агрегату необхідно підібрати швидкість руху мотоблока, яка забезпечувала б прийнятну продуктивність і не травмувала бульби. Перед початком будівництва уважно вивчіть наведену схему ланцюгової передачі картоплесаджалки, порівняйте параметри наявних у вас зірочок, ланцюги і перевірте, наскільки їх розміри співпадають з рекомендаціями.
