Картограма навантажень підприємства являє собою розміщені по генеральному плану окружності, причому площі, обмежені цими колами, в обраному масштабі рівні розрахунковим навантаженням цехів. Для кожного цеху наноситься своя окружність, центр якої збігається з центром навантажень цеху. Центр навантажень цеху або підприємства є символічним центром споживання електричної енергії цеху (підприємства). Головну знижувальних, розподільну і цехові підстанції слід розташовувати якомога ближче до центру навантажень, так як це дозволяє наблизити висока напруга до центру споживання електричної енергії та значно скоротити протяжність як розподільних мереж високої напруги підприємства, так і цехових електричних мереж низької напруги, зменшити витрату провідникового матеріалу і знизити втрати електричної енергії.

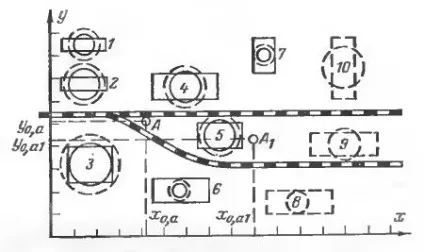

Мал. 9-1. Генеральний план промислового підприємства з картограмою і центром електричних навантажень. Пунктиром нанесені цеху, які повинні бути побудовані з урахуванням перспективи розвитку, і картограма електричних навантажень з урахуванням розширення виробництва на певний термін; точка А-Цен без урахування розширення, А 1 - Цен з урахуванням розширення.

Картограма електричних навантажень дозволяє проектувальнику досить наочно представити розподіл навантажень на території промислового підприємства. Як уже зазначалося, картограма навантажень підприємства складається з кіл і площа, обмежена кожної з цих кіл. в обраному масштабі m дорівнює розрахунковому навантаженні відповідного цеху.

З цього виразу радіус кола

де m - масштаб для визначення площі кола.
Кожне коло може бути розділений на сектори, відповідні освітлювальної та силової навантажень. В цьому випадку картограма дає уявлення не тільки про значення навантажень, але і про їх структуру. Загальний вигляд картограми дан на мал. 9-1. Однак картограми слід наносити на генеральний план промислового підприємства окремо для активної і реактивної навантаження (див. Рис 9-1 і 9-2). Причиною цього є та обставина, що харчування активних і реактивних навантажень виробляється від різних джерел.
Харчування активних навантажень забезпечується або від власних електростанцій промислового підприємства, або від підстанцій енергосистеми. Харчування реактивних навантажень здійснюється від конденсаторних батарей, розташованих в місцях споживання реактивної потужності (індуктивного характеру), від перезбуджених синхронних двигунів або синхронних компенсаторів, які, як правило, розташовуються поблизу місць споживання реактивної потужності. В цьому випадку слід шукати центр або центри споживання реактивної потужності. Неправильний вибір місця установки синхронних компенсаторів викликає переміщення потоків реактивної потужності за елементами системи електропостачання промислового підприємства і викликає значні втрати електроенергії. На підставі викладеного рекомендується мати два генплану: один з картограмою активних і другий з картограмою реактивних навантажень.

Мал. 9-2. Генеральний план промислового підприємства з картограмою електричних реактивних навантажень. Центр реактивних електричних навантажень знайдений для випадку, коли питання про компенсації реактивної потужності буде вирішуватися централізовано (з використанням для цієї мети синхронних компенсаторів).
Перший варіант необхідний для вибору раціонального місця розташування живильної підстанції ГПП (ГРП), другий допомагає визначити раціональне розміщення компенсуючих пристроїв (синхронних компенсаторів) в конкретній системі електропостачання промислового підприємства. На рис. 9-1 наведено приклад виконання картограми для активних навантажень. На рис. 9-2 наведено приклад виконання картограм для реактивних навантажень того ж підприємства.
