Каркасний будинок на гвинтових палях

Технологія каркасного будівництва дозволяє в стислі терміни побудувати повноцінний будинок при відносно низьких витратах. Каркасні будинки мають малу вагу (350 - 370 кг / кв. М), що дозволяє відмовитися від дорогих стрічкових фундаментів. Одним з найбільш економічних варіантів підстав під легкі каркасні будівлі є гвинтові палі.

Конструкція гвинтових паль, їх переваги і недоліки

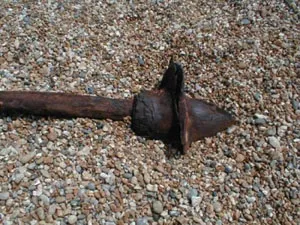

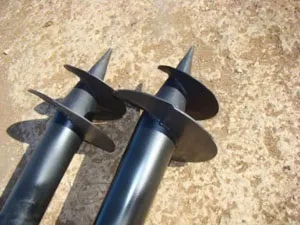

Гвинтові палі під будинок виготовляють з металевих труб. Одному з кінців труби надають конічну форму, на другому - роблять отвори для важелів, застосовуваних для вгвинчування палі в грунт. Нижній конічний кінець труби герметично обваривают, до нього кріплять лопаті. У комплект поставки входять оголовки для кріплення балок обв'язки фундаменту (ростверку). Поверхні покривають антикорозійними складами.

Застосування гвинтових паль дає наступні переваги в порівнянні з стовпчастими і стрічковими підставами:

Зниження вартості фундаментів до 30%
Скорочення термінів будівництва до двох днів
Стіни можна зводити відразу після обв'язки паль (в разі застосування бетонних фундаментів необхідно чекати місяць до повного твердіння бетону)
Можливість будівництва на слабких грунтах з високим рівнем підземних вод, на ділянках зі складним рельєфом
При угвинчуванні паль грунт не розпушується, а спресовується, що підвищує його несучу здатність, при цьому за рахунок значної площі поверхні лопатей зменшується тиск на грунт і підвищується стійкість до впливу сил морозного здимання
Відсутність земляних робіт

До недоліків відносяться:

Схильність металу корозії при руйнуванні захисного шару
Необхідність ретельного утеплення підлог
Труднощі, що виникають при будівництві підвалу
Неможливість застосування на скельних і кам'янистих грунтах

Гвинтові палі мають наступні характеристики:

Діаметр - 56 - 325 мм
Довжина - 1,5 - 9 м
Діаметр лопаті - 250 - 800 мм
Товщина стінок труби - 3 - 12 мм
Термін служби - від 60 років

Для фундаментів під каркасні будинки часто застосовують палі діаметром 108 мм, що мають такі характеристики:

Довжина - 2,5 м
Товщина стінки - 4 мм
Діаметр лопаті - 30 см

При достатній здатності навантаження до (10 тонн) вони, на відміну від більш товстих паль, можуть угвинчуватися в грунт вручну. Установка однієї палі займає 20 - 35 хвилин. При необхідності труби нарощують за допомогою муфт, що закріплюються зварюванням.

Гвинтові палі можна встановлювати на всіх типах грунтів, за винятком скельних. У такому випадку варто вибрати інший фундамент під каркасний будинок. Наприклад, стрічковий або стовпчастий.

Пристрій фундаментів з гвинтових паль

Схема установки паль, їх глибина закладення і діаметр повинні бути вказані в проекті будівництва каркасного будинку. При проектуванні фундаменту враховують:

Вага будівлі, снігові і вітрові навантаження
Результати інженерно-геологічних вишукувань (рівень грунтових вод, характеристики грунту)
Глибину промерзання грунту
Рельєф місцевості

По кутах будинку
У місцях примикання внутрішніх стін до зовнішніх
Під зовнішніми і внутрішніми стінами з кроком 1,5 - 3 метри

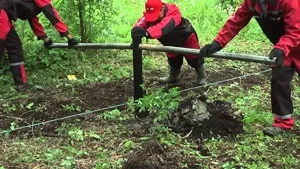

Палі ввинчивают до твердого грунту, але не менше, ніж на глибину промерзання грунту. Для цього виконують розмітку, в місцях установки паль риють невеликі приямки. У приямок вертикально (допускається відхилення до 5 градусів) встановлюють палю. В технологічні отвори вставляють лом і одягає на нього два важелі з металевих труб довжиною 4 метри.

Для виконання робіт потрібні мінімум три людини. Два з них ходять по колу, обертаючи трубу за допомогою важелів, третій - контролює вертикальність за рівнем, прикріпленому до палі магнітними захопленнями.

Після вгвинчування паль на проектну глибину їх верхню частину обрізають болгаркою на позначці верху фундаменту. Порожнина труб заповнюють бетоном, який ущільнюють. Це збільшує несучу здатність конструкції і стійкість внутрішніх поверхонь труб до корозії.

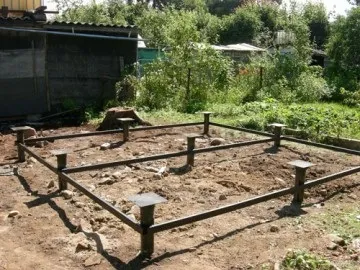

Далі приварюють оголовки, контролюючи їх положення за допомогою горизонтально натягнутого шнура або лазерного нівеліра. Місця з'єднань покривають антикорозійним складом.

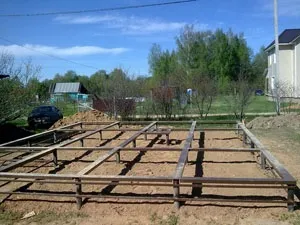

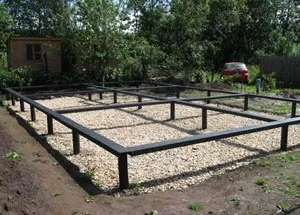

Останнім етапом є влаштування ростверку. Дерев'яні або металеві балки укладають на оголовки паль і кріплять до них болтами. Між балками і оголовками настилають два шари гідроізоляції з руберойду. Під каркасні будинки доцільно застосовувати дерев'яний брус 150х150 мм. Його перетин обумовлено товщиною шару утеплювача, що укладається в стіни.

Брус повинен бути сухим, перед монтажем його просочують антисептичними складами. Якісний брус не завжди є у продажу, тому його часто виготовляють з трьох збитих між собою обрізних дощок шириною 150 мм і товщиною 50 мм. Якщо дошки збивати вразбежку, можна виготовити балку будь-якої довжини.

Один із заключних етапів будівництва - обшивка каркасного будинку, про яку можна прочитати тут. Популярним варіантом є використання сайдинга або дерев'яних панелей.

Вартість пальового фундаменту

Щоб переконатися в економічній вигоді будівництва пальових підстав під каркасні будинки, порахуємо вартість його зведення для зовнішніх стін будівлі розміром 6х9 метрів. Для такого будинку при кроці установки 3 метри потрібно 10 паль діаметром 108 мм. Грубий розрахунок показує, що цієї кількості повинно вистачити - вага будівлі дорівнює 350кг / кв. мх6 мх8 м = 16800 кг = 16,8 тонн, а несуча здатність - 10х10 = 100 тонн.

Вартість однієї палі дорівнює 1560 рублів, оголовка - 220 рублів. Разом: (1560 + 220) х10 = 17800 рублів.

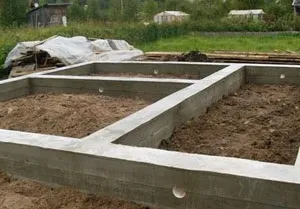

Стрічкові фундаменти під каркасні будинки будують рідко, тому для порівняння визначимо вартість стовпчастого підстави. Вартість бетону для фундаменту з 10 стовпів перетином 40х40 см глибиною 2 м (з наземною частиною - 2,5 м) складе 0,4х0,4х2,5х10х3900 = 15600 руб. Для кожного з стовпів буде потрібно 4 прута арматури діаметром 14 мм довжиною 2,5 м. Вартість арматури дорівнює 4х2,5х10х35 = 3500 руб. Витрати на дошку для опалубки - 0,4х2,5х0,02х10х4500 = 3600 руб. Загальна вартість стовпчастого фундаменту складе 15600 + 3500 + 3600 = 22700 руб.

Таким чином застосування паль дає економію 4900 рублів або 27%. З огляду на, що для будівництва стовпчастого фундаменту потрібно набагато більше часу, а його стійкість до впливу сил морозного обдимання набагато гірше, переваги будівництва каркасного будинку на палях стають незаперечними.

Закручування гвинтових паль вручну

Закручування гвинтових паль механічним способом
