Стяжка служить для вирівнювання поверхні і розподілу навантажень на нижні тепло- звукоізоляційні шари статі. Стяжка є основою для верхнього чистового покриття підлоги. Стяжка також повинна забезпечувати тепловий комфорт статі - величину теплоусвоение статі відповідно до норм.

Стяжку підлоги зазвичай роблять з монолітного бетону. Але останнім часом в приватному житловому будівництві набуває дедалі більшого застосування збірна суха стяжка з будівельних плит або листів.

Збірна суха стяжка являє собою два шари плит, покладених один на одного. Плити укладаються із зсувом стиків як в шарі, так і між шарами, Рис.1.

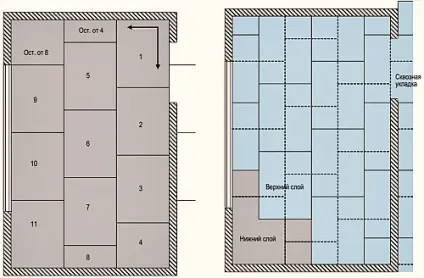

Рис.1. Схема розкладки листів в збірній стягуванні підлоги.
Зліва - в нижньому шарі; праворуч - у верхньому шарі

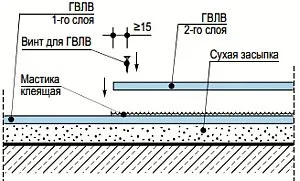

Плити нижнього і верхнього шарів скріплюються між собою по всій поверхні клеєм і саморезами, Рис.2.

Рис.2. Схема кріплення листів
збірної стяжки.

Виходить суцільне, по всій площі приміщення, рівне і досить міцне покриття.

Плюси і мінуси сухий збірної стяжки підлоги

Застосування сухої збірної стяжки при влаштуванні підлог має такі переваги:

• Збірні стяжки скорочують терміни робіт, так як не вимагають часу на твердіння і висихання.
• Не додають вологості в приміщення і нижні шари статі, що прискорює обробку і заселення.
• Мають малу питому вагу. Слабо навантажують перекриття. Придатні для влаштування підлог на перекриттях з дерев'яними балками.
• Забезпечують, в порівнянні з монолітними стяжками, кращий тепловий комфорт статі і теплоізоляційні властивості, а також більш високу ступінь звукоізоляції від ударного і повітряного шуму.
• Створюють тверде і міцну основу, придатне для укладання будь-якого підлогового покриття без додаткових робіт.

До недоліків збірних стяжок, у порівнянні з монолітом, слід віднести:

• Більшу чутливість до затоплень. Не рекомендується робити підлоги в приміщеннях, в яких існує ризик потрапляння на підлогу великої кількості води.
• Витримують менші навантаження. Збірні стяжки застосовуються при помірній та слабкої інтенсивності механічних впливів на підлогу, в приміщеннях сухих і з помірною вологістю.
• Тепла водяна підлога з сухою стяжкою матиме меншу теплову потужність в розрахунку на 1м 2. ніж з монолітної стяжкою з бетону.

Як правильно зробити суху стяжку підлоги

Роботи по влаштуванню стяжки виконують в приміщенні з температурою не нижче + 10 ° С і вологістю повітря не більше 60%.

Роботи по влаштуванню збірної сухої стяжки підлоги виконують в такій послідовності:

1. На бетонну основу підлоги укладають влагопароізоляцію - поліетиленову плівку завтовшки не менше 0,15 мм. з нахлестом смуг на стиках 200-300 мм.
2. Насипають і вирівнюють шар піску, трамбують і знову вирівнюють.
3. Укладають перший шар листів з зазором в стиках не більше 1 мм. і зі зміщенням стиків в рядах не менше 250 мм.
4. Наносять клей суцільним шаром послідовно під кожен лист другого шару.
5. Укладають лист другого шару на клей. Зсув стиків листів нижнього і верхнього шарів, а також в рядах шару, має бути не менше 250 мм.
6. Листи верхнього шару кріплять до листів нижнього саморізами, Рис.3.
7. Стики між листами і місця установки саморізів вирівнюють шпаклівкою, наносять ґрунтовку - при необхідності.

Мал. 3. Розташування саморізів
в збірній стяжці

При укладанні листів збірної стяжки, для забезпечення зміщення торцевих стиків листів в суміжних рядах і виключення відходів, кожен новий ряд починають з укладання відрізаною за місцем частини останнього елемента попереднього ряду, Рис1.

Між плитами стяжки і стінами слід залишати зазор 10-20 мм. заповнюється кромочної стрічкою.

Для пристрою збірної сухої стяжки для підлоги можна використовувати такі плитні матеріали:

• гіпсо-волокнисті вологостійкі листи (ГВЛВ);
• цементно-стружкові плити (ЦСП);
• гіпсостружечние вологостійкі плити (ГСПВ)
• деревно-стружкові плити (ДСП);
• орієнтовано-стружкові плити (ОСП, OSB);
• фанеру.

Розглянемо особливості застосування листів з різних матеріалів для пристрою стяжки.

Стяжка з гіпсоволокнистих листів - ГВЛ

Рекомендується застосовувати гіпсоволокнисті листи вологостійкі марки ГВЛВ (ГОСТ Р 51 829), товщиною 10-12 мм. Зручніше використовувати малоформатні листи розміром 1500x1200x10 мм.

Для склеювання гіпсоволокнистих листів суцільним шаром наносять клей ПВА або клейову мастику.

В процесі монтажу скріплення аркушів виробляють саморізами довжиною не менше 19 мм. Саморіз для ГВЛ спеціальний - має двухзаходная різьблення і пристосування для самозенкованія, що забезпечує можливість заглиблення в лист з одного проходу. Звичайні саморізи дуже часто під впливом експлуатаційних навантажень мимовільно викручуються.

Стяжка з деревинно-стружкових і орієнтоване-стружкових плит і фанери

Між шаром, що вирівнює з піску і деревним покриттям стяжки необхідно укладати додатковий шар влагопароізоляціі з парафінованого паперу або пергаміну.

Збірні стяжки з водостійкої фанери зручно застосовувати під покриття, при виготовленні яких використовуються дрібні цвяхи - покриття підлоги з масивної дошки або мозаїчний паркет з деревини різних порід (паркетний килим). Стяжка з фанери забезпечує найкращі показники теплозасвоєння підлог, більш стійка до механічних впливів.

При використанні в житлових приміщеннях плит ДСП, ОСП, фанери, слід пам'ятати, що ці матеріали є джерелом шкідливого газу - формальдегіду.

На будівельному ринку пропонують готові елементи конструкції збірної стяжки заводського виготовлення - спеціальні плити з фальцами, сухі засипки різного складу.

Конструкції підлоги з сухої збірної стяжкою

Пол по грунту - економне рішення для приватного будинку.

Що таке підлогу на грунті і які бувають підлоги по грунту? Про це можна дізнатися на попередній сторінці: «Які бувають підлоги по грунту - варіанти пристрою».

Бетонна підлога по грунту лежить безпосередньо на вологій і холодній землі. Конструкція підлоги повинна служити бар'єром, що захищає приміщення в будинку від холоду і вологи грунту.

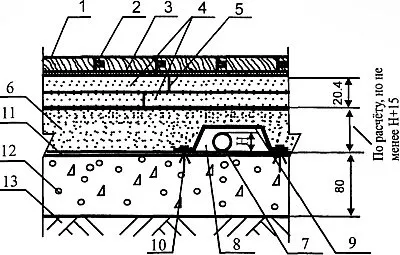

Для житлових приміщень першого поверху будинку не дорогим варіантом буде влаштування підлоги по грунту з сухою збірної стяжкою підлоги, Рис.4.

Пол зі збірною стяжкою боїться затоплень. Тому, його не слід робити в підвалі, а також у вологих приміщеннях - ванною, котельні.

Пол по грунту зі збірною стяжкою складається з наступних елементів (позиції на рис.4):

Тут, на рис.6, позиції наступні:

1. Блоки з пористого бетону.
2. Гідроізоляція.
3. Фундамент суміщений з цоколем.
4. Штукатурка по сітці.
5. Сітка.
6. Отмостка.
7. Клей, розчин.
8. Внутрішнє оздоблення.
9. Пол по грунту.

Деякі елементи конструкції підлоги розглянемо докладніше

Чому передбачена збірна стяжка з листів, а не монолітна?

Для статі існують теплотехнічні норми на теплоусвоение статі.

Теплоусвоение статі - властивість поверхні покриття підлоги в більшій чи меншій мірі сприймати тепло при періодичних коливаннях теплового потоку або температури повітря.

Показник теплозасвоєння для житлових приміщень 12 Вт / м2 * ° С. - не більше. Залежить від теплової інерції матеріалів в шарі статі. Простіше кажучи, вставши босоніж однією ногою на дерев'яний, а інший на бетонну підлогу, ви відчуєте різницю в теплозасвоєння підлог.

Для того, щоб забезпечити норматив теплоусвоения статі без додаткових шарів утеплювача, в даній конструкції застосовується стяжка з порівняно «теплих» плит в поєднанні з піщаної засипанням.

Збірна стяжка має й інші переваги. Збірна стяжка укладається на шар з сухого кварцового піску (промитий будівельний пісок). Цей шар також впливає на теплоусвоение статі. Товщина шару піску в пропонованої конструкції підлоги повинна бути не менше 40 мм. і не більше 100 мм.

У цьому шарі піску можна розмістити розводку труб з різними комунікаціями. Тоді висота шару піску повинна бути вище труб на 15 мм. (Рис.4). Замість кварцового піску можна застосувати перлітовий або керамзитовий пісок фракції 1,5-5 мм. шаром товщиною до 100мм.

Досить товстий шар легкого піску дозволить поліпшити теплоусвоение і звукоізоляцію підлоги.

Під збірної стяжкою можна розмістити шар утеплювача. Конструкція такого статі показана на малюнку:

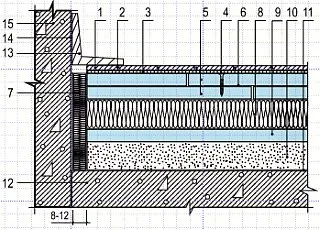

Рис.7. Під збірної стяжкою розміщений шар утеплювача. 1 і 2 - чистову підлогу; 3 - підкладка; 4 - шуруп; 5 - листи збірної стяжки; 6 - клей; 7 - кромочная стрічка; 8 - плити теплоізоляції; 9 - прошарок; 10 - суха засипка вирівнює; 11 - вологоізоляція; 12 - перекриття з нерівною поверхнею; 13 - плінтус; 14 - клей; 15 - стіна.

Наявність під збірної стяжкою плит утеплювача забезпечить кращі показники теплозасвоєння підлоги і зробить підлогу енергозберігаючим. Витік тепла в нижче лежачі шари статі значно скоротиться.

В якості теплоізоляції застосовують плити з екструдованого пінополістиролу (ЕППС) або жорсткі плити з мінеральної вати щільністю не менше 125 кг / м 3.

Прошарок (поз.9) служить для рівномірного розподілу зосереджених точкових навантажень в м'яких шарах статі. В якості прошарку використовуються вологостійкі гіпсоволокнисті - ГВЛВ, або стекломагнезітовий - СМЛ, листи товщиною не менше 10 мм. укладаються на шар засипки з зазором в стиках не більше 1 мм. Стики листів проклеюються будівельним скотчем. Стики листів прошарку (поз.9) не повинні збігатися із стиками плит теплоізоляції (поз.8).

Якщо для теплоізоляції використовувати плити ЕППС зі шпунтованих з'єднанням стиків, то прошарок можна не робити.

Сухе засипання для підлоги

Засипка (наприклад, поз.10 на рис.7) вирівнює нерівності перекриття. Товщина засипки піску не менше 30 мм. і не більше 100 мм. по всій поверхні підлоги. Засипку злегка ущільнюють, особливо уздовж стін.

Якщо загальна товщина засипки понад 100 мм. то засипку влаштовують в два шари. Нижній і верхній шари засипки поділяють листами прошарку (поз.9. На рис.7). Товщина кожного шару засипки не більше 100 мм.

Для пристрою засипки застосовують звичайний будівельний промитий кварцовий пісок. Краще використовувати перлітовий або керамзитовий пісок (фракція 1,5-5мм.). Застосування легкого піску дозволяє поліпшити звукоізоляцію і теплоусвоение статі.

Товщина шару засипки для забезпечення нормативу теплоусвоения підлоги - не менше 40мм. Робити шар товщі 100мм. не рекомендується.

Особливу увагу звертають на вологість засипки - повинна бути не більше 1%. Не слід допускати зволоження засипки в процесі робіт. Шар засипки товщиною понад 50 мм. необхідно злегка утрамбувати - обов'язково уздовж стін.

У продажу на будівельному ринку можна знайти готові сухі засипки для підлоги на основі керамзитового піску і шпунтовані плити для сухої стяжки. Якщо використовують готові плити для збірної стяжки заводського виготовлення, то плити укладають в один шар, рис. 5.

Гідроізоляція підлоги на грунті

Вологоізоляцію можна розмістити як по шару бетону, на Рис.4. так і по шару піску, Рис.5. Шар вологоізоляції заводиться на стіну. Як вологоізоляції використовується поліетиленова плівка товщиною не менше 0,15 мм. або інший рулонний гідроізоляційний матеріал.

Стикові з'єднання Влагоізоляціонний матеріалів виконуються внахлест з шириною перекриття 200-300 мм. Стики між плитою бетонної основи підлоги по грунту і стінами. а також всі зазори в плитах по грунту в місцях пропуску труб і інших конструктивних елементів повинні бути герметизовані із застосуванням нетвердеющая герметиків.

Ретельна герметизація необхідна не тільки для запобігання зволоження, але і для захисту будинку від радіоактивного грунтового газу радону.

Не варто також забувати, що конструкції підлоги не повинні мати жорсткого зв'язку зі стінами. Прокладка, поз.10 на рис.5, як раз і служить цій меті.

Зазор в 10 мм. між стіною і стяжкою, на рис. 5, компенсує зміна лінійних розмірів стяжки, паркету або ламінату при коливаннях вологості.

Теплоізоляція підлоги на грунті

Теплоізоляція, поз.11 на рис.5. ліквідує місток холоду з вулиці через цоколь, грунт засипки статі, бетонну плиту підстави, стяжку - дивись рис.6.

Іншими словами, опір теплопередачі на шляху цього містка (вулиця, цоколь, грунт, утеплювач, бетонна плита, стяжка підлоги) має бути не менше, ніж у зовнішньої стіни будівлі. Розрахунок опору теплопередачі зовнішньої стіни можна зробити, прочитавши статтю «Розрахунок опору теплопередачі стін».

Аналогічно виконується розрахунок теплоізоляції для підлоги по грунту. Треба тільки шари стіни замінити на шари статі - цоколь, грунт, утеплювач, бетонна плита, стяжка.

Теплоізоляцію для усунення містка холоду можна розмістити не тільки горизонтально - під підлогою по периметру зовнішніх стін, як показано на рис.5. Натомість горизонтального пояса утеплення можна зробити вертикальний, розмістивши шар теплоізоляції на внутрішній або зовнішній стіні фундаменту - цоколя.

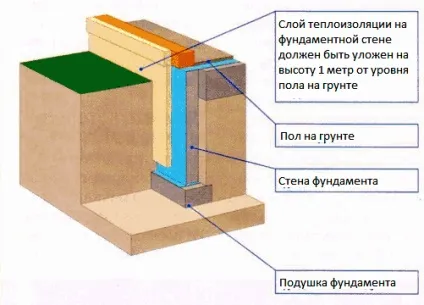

Вертикальне утеплення фундаменту і цоколя будинку з підлогами по грунту. Вертикальна гідроізоляція фундаменту, горизонтальні гідроізоляції цоколя і статі повинні бути герметично зістиковано - показані блакитним кольором.

Утеплювати цоколь краще зовні. При горизонтальному або внутрішньому утепленні цоколя залишаються містки холоду через цоколь на внутрішні стіни будинку.

Вертикальну теплоізоляцію цоколя заглиблюють в грунт так, щоб загальна висота шару утеплювача від рівня підлоги становила не менше 1 метра.

Влаштовувати суцільний шар теплоізоляції по всій площі підлоги в даній конструкції не потрібно. Грунт в підставі статі забезпечує необхідну для нормативних умов енергозбереження теплоізоляцію підлоги.

Виконувати роботи по засипці і ущільнення грунту в основі статі, а також заливати бетонну основу зручніше відразу після влаштування фундаменту, до зведення стін.
