Каналізаційний колодязь своїми руками вибір системи і монтаж

У нашому житті не так часто з'являється необхідність облаштовувати каналізаційний колодязь своїми руками, найчастіше це доводиться робити при будівництві дачі або нового заміського будинку. Такий колодязь є невід'ємною умовою комфортного перебування і зручності.

Для будівництва каналізаційного колодязя із залізобетонних кілець буде потрібно всього 2-3 кільця стандартної висоти в 90 см.

Перш ніж розмістити систему, необхідно вибрати найбільш підходящий тип. У більшості випадків вибір робиться на користь контрольних або оглядових систем, які дають можливість повного контролю каналізаційних труб і встановлюються на прямих ділянках.

Не менш популярні поворотні системи, що встановлюються на місці повороту труб. Як відомо, місця вигинів вкрай вразливі з точки зору виникнення засмічень. Установка такої конструкції дозволяє звести наслідок до мінімуму. Якщо площа установки має суттєві перепади висот, перевагу варто віддати перепадні конструкції. Акумулювання і очищення стічних вод здійснюються за допомогою фільтраційних і накопичувальних видів.

Колодязі можуть володіти різними формами, однак найбільш популярними все ж залишаються круглі і прямокутні форми в силу простоти їх монтажу.

позиціонування

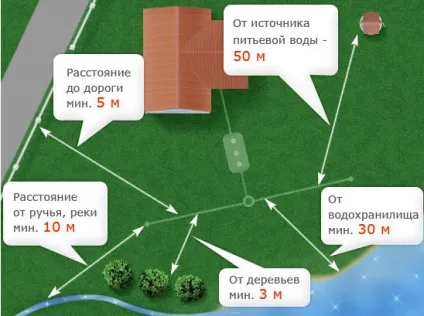

Схема вибору місця для каналізаційного колодязя.

1. По-перше, визначте місце виходу каналізаційної труби з цоколя будинку або підвалу, це допоможе вирішити, з якого боку краще розміщувати каналізаційний колодязь. Якщо мова йде про встановлення фільтраційного або накопичувального типу, враховуйте необхідність під'їзду илососа, що здійснює відкачування стічних вод.

2. Між двома оглядовими колодязями, розташованими на ділянці, не повинно бути більше 15 м. Перший колодязь повинен розміщуватися в межах 3-12 м від будинку. Фільтраційний каналізаційний колодязь повинен бути максимально віддалений від місця забору питної води. Якщо відстань буде менше 30 м, виникає ймовірність забруднення питної води.

3. Невід'ємною частиною каналізації є труби, які проходять по ділянці. У проміжку між колодязем і висновком труб з дому не повинно бути поворотів, не оснащених поворотними колодязями. Якщо цього не уникнути, зведіть до мінімуму їх кількість і обов'язково враховуйте, що кут повороту не повинен бути менше 120 °. В іншому випадку може виникнути ситуація застою відходів. Даний проміжок повинен бути мінімальним.

Визначення розмірів і обсягу

Схема пристрою каналізації.

Розміри каналізаційного колодязя і труб визначаються типом конструкції. Якщо перевага віддана накопичувальній системі, варто вибрати максимальний розмір, це допоможе знизити витрати на обслуговування і рідше користуватися послугами илососа. Існує загальна формула, яка допоможе визначити необхідні обсяги та розміри колодязя. Щодобовий відбір води на одну людину становить 150 л. Шляхом нескладних математичних розрахунків визначаємо забір води на сім'ю з 3-4 чоловік, він становить близько 700 л. Варто розуміти, що даний розрахунок проводиться без обліку споживання води побутовими приладами. З урахуванням триденної норми отримуємо обсяг колодязя в 2,4 кубометра. Зверніть увагу і на частоту відвідування вас гостями, їх слід враховувати, крім того, обраного обсягу має вистачити, щоб стічні води не піднімалися вище, ніж на 1 м.

Якщо мова йде про встановлення вузлових, поворотних і оглядових колодязів, розміри будуть значно менше. У разі перепадні системи на чолі розрахунків буде стояти рівень перепаду. Глибина прямо пропорційна перепаду ландшафту, але потрібно враховувати, що не варто робити колодязь глибше 3 м, оскільки це здатне ускладнити прочищення.

Санітарні норми

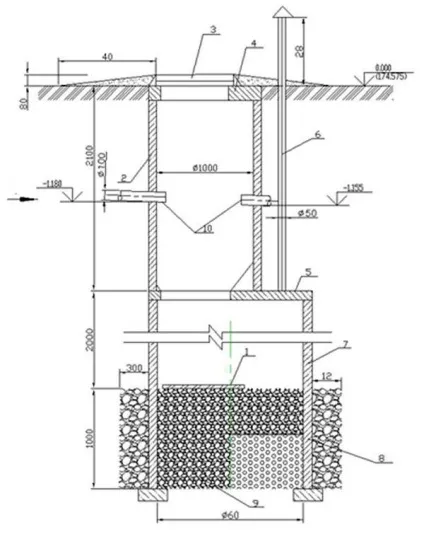

Схема фільтруючого колодязя: 1 - водоотбойних щит. 2 - Кільце діаметром 1м. 3 - Люк. 4 - Кришка колодязя діаметр 1 м. 5 - Кришка колодязя діаметр 1,5 м. 6 - вентиляційна труба. 7 - Глухе кільце діаметр 1,5 м. 8 - дірчастому кільце діаметр 1,5 м. 9 - Фільтруючі елементи. 10 - Каналізаційна труба.

Колодязь може бути герметичним або ж мати можливість виходу в грунт стічних вод. Відповісти на це питання допоможе ГОСТ: якщо колодязь має обсяг більше 1 кубометра, він повинен бути герметичним і оснащуватися хорошою системою очищення. Порушення цього правила може призвести до потрапляння нечистот в грунтові води. Дно і труби таких колодязів обов'язково повинні бути забетоновані і покриті шаром герметика. Сучасний будівельний ринок пропонує різні готові ємності, які зручні в монтажі, але мають більш високу вартість. Герметичні колодязі вимагають більш ретельного і систематичного обслуговування, що також загрожує додатковими витратами.

Вирішити дану проблему можна установкою каналізаційних колодязів з фільтруючим дном. Завдяки такому дну проводиться очищення стічних вод. Не менш популярні колодязі, оснащені септиком, при їх установці варто враховувати структуру ґрунту, а також обов'язкову наявність добре фільтруючого шару. Колодязі поворотного, вузлового, перепадні і оглядового типів повинні бути герметичними. Фільтраційні колодязі заборонено встановлювати, якщо в подальшому передбачається слив побутових відходів після використання хімічних препаратів і миючих засобів.

Будівництво каналізаційного колодязя

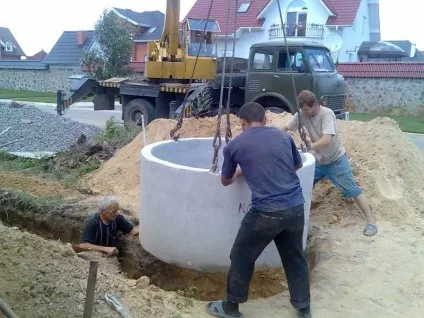

Для того щоб залізобетонні кільця не роз'їхалися необхідно зробити зчеплення.

Процес будівництва починається з викопування ями розрахованого раніше розміру. Даний захід може виконуватися вручну або за допомогою спецтехніки, що істотно заощадить час і сили. Дно колодязя з септиком засипають щебенем товщиною в 40 см. На даному етапі важливо врахувати рівень грунтових вод: якщо вони високі, перевагу варто віддати герметичним конструкціям. Забір і колодязі можуть виконуватися з різних матеріалів, серед яких пластик, цегла, залізобетон і дерево. Вибір матеріалу визначається бюджетом, відведеним на будівництво.

Після отримання готової ями виконується герметизація колодязя і установка готової бетонної плити. Зверніть увагу на те, що дно повинно мати ухил у бік майбутнього люка. Далі встановлюють стіни, паркан і підключають стічну трубу. Роль стін виконують кільця, яких потрібно від 3 до 5 штук в залежності від обраного обсягу.

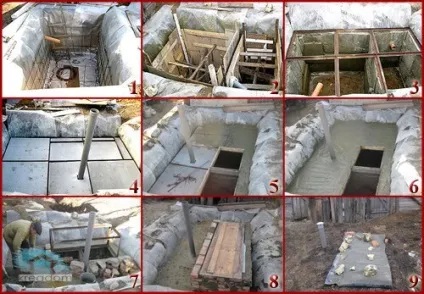

Етапи будівництва каналізаційного колодязя прямокутного перетину.

Монтаж першого кільця здійснюється на розчин марки М100. Далі роблять отвори для труб, що входять в кільце не більше ніж на 10 см. Особливу увагу слід приділити отвору між трубами, яке ретельно зашпаровують розчином. За першим кільцем слідують другі, установка якого повинна супроводжуватися ретельним контролем знаходження «замків» на одному рівні. Після того як всі кільця будуть встановлені, монтується і закріплюється цементом кришка з люком, яка захистить колодязь від потрапляння стікають дощових вод.

Для досягнення максимальної герметичності швів і труб використовують розчин, яким обробляють всі отримані шви. Внутрішню поверхню колодязя з цегли і паркан штукатурять цементом. Зовнішня ізоляція колодязя проводиться за допомогою шару жирної глини. Як перекриття використовують залізобетон або просмолену деревину, покриту толем.

пластикові колодязі

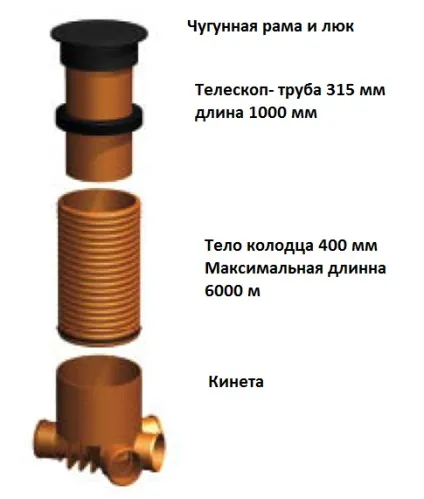

Елементи пластикового каналізаційного колодязя.

Максимально простим, швидким і легким способом вирішення каналізаційного питання буде установка пластикового колодязя, який має ряд переваг. Ще не так давно паркан і колодязі з пластика не використовувалися на території нашої країни, оскільки не мали достатньої стійкості перед впливом низьких температур. Вирішити проблему пластикових труб і колодязів вдалося завдяки новітнім технологіям виготовлення промислового пластика. Крім того, такі колодязі мають герметичністю, екологічною безпекою, міцністю і стійкістю до агресивних середовищ, здатністю витримувати температури в діапазоні від +70 до - 50, легкістю монтажу труб.

Даний вид колодязів має гранично простою конструкцією, яка передбачає наявність спеціальних отворів для труб. До слова, у випадку з каналізаційними системами із залізобетону вам доведеться самостійно пробивати отвори для труб за допомогою спеціального інструменту.

Особливості монтажу фільтруючих каналізаційних систем

Пристрій герметичного каналізаційного колодязя.

Облаштування такого колодязя передбачає ряд особливостей. Наприклад, для заснування потрібно бетон, що укладається по периметру шахти, а не суцільним шаром. В результаті центр майбутнього колодязя залишається вільним, кромка нижнього кільця колодязя спирається на бетонну основу. З правильним підходом до монтажу дно колодязя не стане перешкодою для проникнення води вниз.

Додаткова фільтрація нижнього відсіку досягається шляхом формування дренажних отворів, розташованих на відстані 5-10 см одна від одної. Якщо в основі колодязя лежить цегла, то отвори отримують завдяки отворам-зазорам, утвореним при кладці.

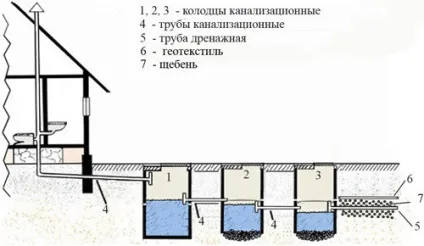

Схема переливного бетонного колодязя - відстійника.

На дно колодязя засипають фільтруючий матеріал, роль якого можуть виконувати щебінь, гравій, бита цегла або бетонний паркан. Товщина шару при цьому не повинна бути менше 1 м. Така ж засипка виконується і зовні в нижній частині. Вхідний патрубок повинен розташовуватися на висоті 50 см від краю засипки, прикривався водоотбойних дошкою. Завдяки такій конструкції падаюча струмінь не розмиває шар фільтруючого матеріалу.

Фахівці радять не обрізати патрубок врівень, в іншому випадку вода буде стікати по стінці, утворюючи в результаті розмиви. Патрубок повинен виступати всередину колодязя на 5-8 см.

Необхідний інструмент і техніка

Використання того чи іншого інструменту визначається видом колодязя і матеріалом, який закладений в його основу. Так, для колодязя з бетонних кілець потрібні:

1. Рівень, який допоможе оцінити кут нахилу труби і запобігти виникненню застоїв.
2. Автокран, щоб здійснити доставку і установку каналізаційних кілець.
3. Перфоратори і відбійники будуть потрібні для того різання отворів в кільцях.
4. Ножівка для різання пластикових труб.
5. Пневмопистолет для герметика.
6. Корито для приготування бетонного розчину.
7. Кельні для нанесення бетонного розчину.
8. Будівельна тачка для доставки сипучих будівельних матеріалів.
9. Лопати або ж екскаватор, якщо потрібно не тільки якість, але і швидкість виконання робіт.

Як замаскувати каналізаційний колодязь

Каналізаційні колодязі є необхідністю, оскільки місце вибирається з урахуванням санітарних норм, і сподіватися на непомітність конструкції не доводиться. «Сховати» колодязь можуть паркан з декоративних чагарників, знімна клумба, дротяний розбірний легкий каркас.

Декорувати забір можна за допомогою штучного валуна: завдяки тому що він порожній усередині, його легко можна переносити.
