Каналізація своїми руками в дерев’яному будинку

Як приємно втекти від суєти кудись за місто. Особливо радує, якщо є свій будиночок, де затишно і забуваєш про проблеми. Але, навіть перебуваючи подалі від цивілізації, хочеться мати все під рукою і ні про що не турбуватися. В першу чергу це стосується каналізаційної системи. «Вигоди на вулиці» давно канули в лету, тому розглянемо, що собою являє каналізація в дерев'яному будинку.

Види каналізаційних комунікацій в дерев'яному будинку

Існують дві системи каналізації: внутрішня і зовнішня. Якщо в будинку потрібний ремонт каналізації - це одне питання, а ось якщо потрібно все починати спочатку, то все зводиться до проектування внутрішньої і зовнішньої системи каналізації. Внутрішня система - це стояк, фанова труба, розводка труб до кухні, ванній, туалету і т.д. Зовнішня система - це каналізація поза домом, тобто септик і підводка труб до нього.

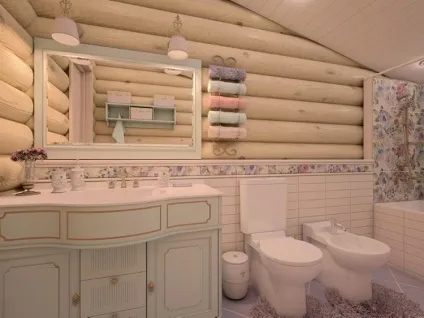

особливості каналізації в дерев'яному будинку

На етапі планування будівництва будинку починати потрібно саме з системи каналізації. І чим ближче один до одного будуть перебувати «мокрі» приміщення, тим краще. Тому як їх близьке розташування один до одного істотно спрощує проводку труб. Також необхідно враховувати наступне:

• Для відводу стоків з туалету труби повинні бути діаметром 100 або 110 мм, їх довжина повинна складати 1000 мм.
• Для відводу стоків з ванни і кухні застосовують труби діаметром 50 мм.
• Для поворотів використовуються пластикові коліна по 45 ° (такий розрахунок в подальшому допоможе уникнути проблеми засмічень в трубах).

Труби краще використовувати з ПВХ (полівінілхлориду) або ПП (поліпропелена). По-перше, це дешевше, по-друге, довговічніше, і по-третє, ремонт таких труб проводиться набагато простіше. Але можна використовувати і чавунні труби. Але про все по порядку.

Труби для каналізації

Найчастіше для прокладки каналізаційних систем в будинках застосовують пластикові труби з ПВХ і ПП: для стояків і лежаків - діаметр 110 мм, для відводів - 50 мм. Для зовнішньої проводки великою популярністю стали користуватися труби з еврочугуна, а також з матеріалів вітчизняних виробників. Не поступаються їм місце і пластикові труби, але вони мають дещо інші характеристики щодо тих, що прокладають всередині будинку.

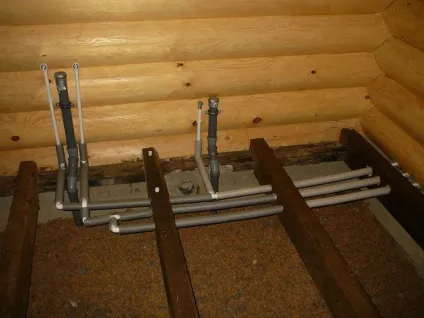

укладка труб каналізації в дерев'яному будинку

Перевага еврочугуна полягає у високій міцності і шумоізоляції, в стійкості перед різкими перепадами температур і перед агресивним впливом навколишнього середовища, а також матеріал таких труб екологічно чистий, що важливо, тому що ці труби прокладають під землею. Монтаж труб з еврочугуна здійснюється стик в стик за допомогою хомутів з гумовими вкладишами. Два кінця труб з'єднуються хомутом і затягуються болтами до межі.

Труби з вітчизняного чавуну не поступаються за якістю імпортним і коштують вони набагато дешевше. Відмінність тільки в збірці. Вітчизняні труби з'єднуються за допомогою розтруба. Тобто кінці двох труб треба вставити один в один, на виступаючу трубу намотати смоляний джгут і за допомогою канопаткі ущільнити джгутом проміжок між трубами.

Пластикові труби можуть відрізнятися за кольором від тих, які прокладають всередині будинку. Колір використовують яскравий, щоб труби було помітно, якщо раптом доведеться розкопувати в тому місці, де вони прокладені. Крім кольору їх відрізняє матеріал. Він набагато жорсткіше, тому що труба повинна витримувати не тільки внутрішньо тиск, але і зовнішнє. В даному випадку шар грунту. Глибина прокладки найчастіше становить від 2 до 3 метрів, діаметр труб можна брати 110 мм (це цілком підійде для відводу каналізаційної системи від будинку).

В даній таблиці наочно представлені плюси і мінуси всіх використовуваних труб для каналізації.

Рекомендовано до прочитання: Як підключити каналізацію до ванній?

Перш ніж торкнутися питання монтування каналізаційної системи, слід з'ясувати, які обставини впливають на підбір системи водовідведення:

1. Чи будуть в будинку жити постійно або тимчасово.
2. Яка кількість мешканців буде проживати в будинку.
3. Повсякденне споживання води на одного мешканця (розрахунок йде від приладів - умивальники, пральні машинки, душові кабінки або ванна, унітаз і т.д.)
4. Рівень підземних вод.
5. Розмір ділянки (даний фактор впливає на вибір очисної споруди).
6. Склад і класифікація ґрунту на ділянці.
7. Кліматичні умови.

Збірка внутрішньої каналізаційної системи в дерев'яному будинку

Прокладка каналізації своїми руками в дерев'яному будинку досить трудомісткий процес, тому краще скористатися сторонньою допомогою.

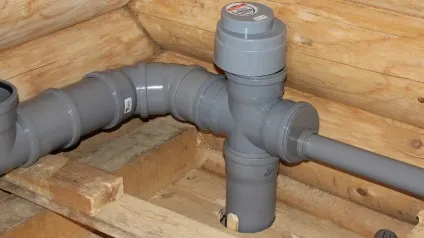

використання септика типу Топас в дерев'яному будинку

Як говорилося вище, найпростіший варіант, який найчастіше застосовується, це труби ПВХ або ПП. Широкий асортимент цього товару представлений різноманітними номенклатурами: коліна, ревізії, трійники, труби, манжети для з'єднання.

Як тільки що в будинку, що будується, так і будинку, де буде змінюватися каналізація, треба враховувати кути нахилу труб. За постановою будівельних норм, кут нахилу залежить від діаметра труби, що прокладається. Наприклад, для труби в 50 мм кут нахилу повинен бути 3 °, а для труби в 110 мм - 2 °. Все це потрібно враховувати, тому що точки в проводці труб будуть розташовані на різній висоті.

Ще один момент. Щоб уникнути проблем надалі при експлуатації каналізації у власному будинку, роботу по проводці треба починати з випуску. Це та суміжна частина каналізаційної системи, що з'єднує трубу, що виходить з дому з трубою, що йде до септика. Монтаж випуску можна зробити нижче рівня замерзання грунту або вище, але тільки в тому випадку, якщо дотримані всі правила теплоізоляції. Утримувати випуск в теплі просто необхідно, щоб уникнути перемерзання каналізації взимку. Чим це загрожує, можна поцікавитися у тих, хто з цим зіткнувся. Тому що туалетом можна буде скористатися не раніше травня місяця, коли все розмерзнеться.

Якщо випуск не був зроблений на етапі зведення фундаменту, то в уже готовому будинку пробивається отвір, розміром відповідному для подальшої збірки відвідної труби з гільзою (обрізок труби, що має діаметр 130 мм, який виступає по обидва боки плити підстави приблизно на 150 мм).

Стояк в дерев'яному будинку краще розташовувати в туалеті, з огляду на пропоновані розміри труби, що веде від стояка до унітазу (1000 мм). Внутрішню проводку можна робити як відкритої, так і закритої. Все буде залежати від того як запланований дизайн приміщення. Труби можна приховати за стіни або ж підготувати для них спеціальні ніші, канали або короба.

Щоб з'єднати стояк з каналізаційними трубами краще ставити косі трійники, а стикувальні місця з'єднуються перехідниками. У місці, де будуть перетинатися труби з раковин, душу або ванни роблять колекторну трубу в діаметрі 110 мм. Не потрібно забувати і про гідрозатвори, які згодом врятують мешканців будинку від поганих запахів з каналізації.

Якщо в будинку декілька поверхів, то на кожному з них проводиться монтаж ревізії (трійника), який допоможе провести очистку засмічення. А для того, щоб позбавити себе від довгих робіт по чистці каналізаційної системи, після всіх поворотів необхідно ставити прочищення.

Ще один важливий момент в монтажі внутрішньої каналізаційної проводки - висновок фанової труби.

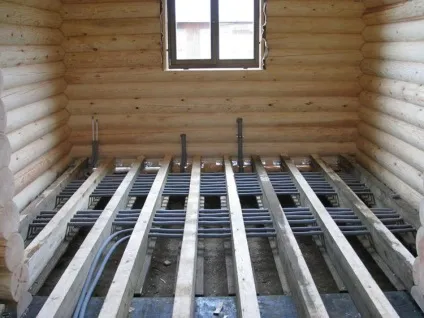

прокладка труб каналізації в приватному будинку з дерева

Фанова труба - це продовження стояка. Іншими словами, та труба, яка виходить на дах будинку. Роль такої труби полягає в наступному:

• Збільшення довговічності каналізації;
• Вентиляція каналізації, що забезпечує ефективну роботу септика;
• Підтримка тиску усередині системи, що позбавляє від розрідженості повітря, а також гідравлічних ударів.

Трубу з'єднують зі стояком, приробивши на ньому ревізію, і виводять на дах під необхідними кутами.

Не слід робити помилку, поєднуючи фанову трубу із загальною вентиляцією будинку, і вже тим більше з димоходом. Крім цього, висновок цієї труби потрібно робити далі від балконів і вікон, відступаючи від покрівлі 700 мм. Треба запам'ятати, що фанова труба, вентиляційна труба і димар повинні знаходитися на різних рівнях.

Збірка зовнішньої каналізаційної проводки

Що собою являє зовнішня система каналізації в загальній системі при її прокладанні в дерев'яному будинку, ми вже з'ясували - це проводка труб до септика, який знаходиться поза домом.
Провести трубу від випуску до септика не так вже й складно. Складніше вибрати, який септик використовувати і відповідно встановити його. Для свого власного будинку можна вибрати або септик відстійного типу, або накопичувального. До накопичувальних систем можна віднести вигрібну яму і ємність великого об'єму, що збирає в себе сточяние води. До відстійні септиків відносять простий однокамерний септик з грунтової очищенням, двокамерний септик, двох - трикамерний септик з полем фільтрації, септик з біофільтром, аеротенк з постійною подачею повітря.

Рекомендовано до прочитання: Перелік вимог до каналізації в приватному будинку

Вигрібна яма - це найстаріший і свого часу користувався популярністю вид септика. Будова цієї споруди просте - це своєрідний колодязь без дна. Стінки його обкладаються цеглою або ж всередину ями поміщається бетонне кільце. Замість дна залишається грунт. При попаданні в яму стоку, вода просочується в грунт, а інші речовини залишаються. Відповідно, як тільки яма почне заповнюватися, потрібно буде її очищати. Такий вид септика підходить тільки для таких будинків, де проживають не більше трьох днів на тиждень, тому що за цей період не буде великого викиду стоку. Собівартість такої системи невелика, монтаж простий, але тим не менш, жителі власних будинків відходять від такої системи очищення.

Ємність з великим об'ємом, або накопичувальний бак - більш сучасний варіант вигрібної ями. Бак встановлюється під землею недалеко від будинку і в нього будуть стікати стічні води з усього будинку. Головна умова такого септика - абсолютна герметичність. При заповненні ємності потрібно в обов'язковому порядку викликати спеціалізовану машину для відкачування стоку. Періодичність очищення буде залежати від числа мешканців в будинку.

Однокамерний септик з грунтової очищенням - вид очисної системи. наближений до вигрібній ямі. Це свердловина, дно якої всипане щебенем і піском в рівних частках. Сток, що потрапляє в цей колодязь, розділяється на воду і фекалії. Вода, проходячи через пісок, а потім щебінку очищається на 50%. Але, як і у випадку з вигрібною ямою, таким септиком можна користуватися постійно.

Двокамерний відстійник - один з економ варіантів каналізаційної системи, який легко збирається вручну. Це два колодязя: перший з непроникним дном, другий не має дна і присипаний щебенем і піском. Стоки з дому потрапляють в перший сектор, де тверді частинки осідають на дно, жир - залишається на поверхні, посередині залишається більш-менш очищена вода. Цей колодязь з'єднується з другим трубою, розташованої під нахилом, щоб не заважати воді перетікати в другій сектор. В даному випадку, перший сектор - це відстійник, а другий - фільтр. З плином часу в першому колодязі накопичуються тверді відходи, які видаляються за допомогою спеціалізованої машини. Установка такого септика у себе на ділянці допустиме лише тоді, коли рівень підземних вод навіть при паводку нижче 1 м від дна другого колодязя.

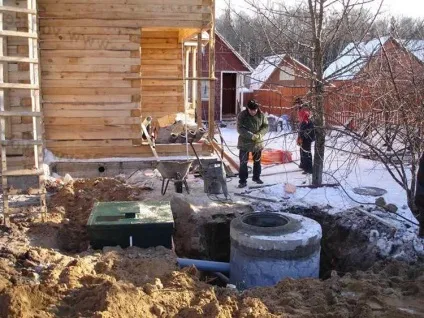

прокладка і утеплення ПВХ труб каналізації

Септик з природною очищенням виглядає як резервуар, що складається з декількох секцій. У першій секції відстоюється вода, у другій - за допомогою анаеробних бактерій розщеплюються органічні речовини, в третій йде фракціонування води, в четвертій за допомогою аеробних бактерій розщеплюється органіка. В останній секції повинна здійснюватися безперервна подача повітря, тому над нею споруджується труба, яка підноситься на 50 см над рівнем грунту. По суті це і є поле фільтрації. Вода при такому русі очищається на 95% і вона стає придатна для поливу городу, миття техніки і т.д. При складанні даної системи очищення рівень грунтових вод не має значення. Такий відстійник - відмінне рішення для будь-якого будинку, хоча і витратна.

Рекомендовано до прочитання: Чому з'являється запах каналізації в туалеті

Станція штучної очищення - споруда, де природні процеси проходять штучним шляхом. Для того, щоб ця споруда працювало на повну силу, знадобитися підведення електроенергії до відстійника для роботи насоса подачі повітря і розподільника повітря. Складається прилад з трьох камер, з'єднаних між собою. Перша камера служить для відстоювання води, куди вона потрапляє по каналізаційних трубах. Друга камера (аеротенк) приймає вже осветленную воду, яка змішується з мулом. Іл в свою чергу складається з аеробних бактерій, яким і потрібно надходження повітря. Змішана з мулом вода перетікає в третю камеру, де відбувається більш глибоке очищення. Після чого мул перекачується назад в другу камеру за допомогою насоса. Обмежень по монтажу цього септика немає.

Єдиним недоліком його роботи можна вважати постійне споживання електрики і дорожнеча.

Як же розрахувати обсяг ємності септика, який буде встановлений на ділянці? Величина ємності вважається виходячи з трьохдобового відстоювання при середній витраті 200 л на людину. Тобто, якщо в будинку живуть 4 людини, то обсяг ємності септика становитиме: 4 * 200 * 3 = 2400 л (2,4 куб.м). виходить, чим більше людей живе в будинку, тим більший обсяг повинен бути у камери очисної споруди.

Можна придбати готовий септик, а можна виготовити його самостійно. Етапи виготовлення:

1. Потрібно придбати ємності з поліпропілену, або кільця із залізобетону (все буде залежати від необхідного обсягу майбутнього очисної споруди).
2. Слід визначити, де буде відбуватися доочищення стічних вод: в колодязі або ж в поле фільтрації.
3. Проводяться земельні роботи: риється котлован під септик і траншеї для труб.
4. Всі елементи з'єднуються в одну конструкцію. При цьому потрібно подбати про те, щоб септик можна було легко обслуговувати.
5. Труби каналізаційної системи монтуються з нахилом в 2 ° на метр, а стики надійно герметизируем.
6. Система обов'язково забезпечується вентиляцією.
7. Котлован засипається. Попередньо проводяться роботи по виявленню недоліків в гідро- і теплоізоляції.

Існують загальні правила розташування септиків на території. Септик повинен знаходитися:

• Не менше 5 м від будинку;
• Не менше 50 м від джерела води;
• Не менш 10 м від городу.

Будинок повинен бути на відстані:

• Не менш 8 м від фільтруючого колодязя;
• Не менш 25 м від фільтруючого поля;
• Не менш 30м від зливного колодязя;
• Не менше 50 м від очисної установки.

Дренажні системи і їх роль в проводці каналізації

Вибираючи ділянку для майбутнього будинку, не завжди виходить приділити увагу звертайте на рівні грунтових вод на ньому. І якщо вчасно не схаменутися, то в майбутньому можна зіткнутися з такими проблемами як просадка будинку, розмиття підстави, вогкість, заливання ділянки і каналізації зокрема. Щоб уникнути всього цього були створені дренажні системи. Насамперед дренаж прокладається по периметру будинку, нижче рівня фундаменту, у вигляді складної системи з дренажних труб. Повороти скругляются, труби замотуються геотекстилем і засипаються гравієм. Такий дренаж добре осушує грунт навколо будівлі і не дає вогкості проникати в будинок. Дренаж всієї ділянки здійснюється шляхом підведення системи до інспекційному криниці, підготовленому заздалегідь або ж висновком зливу в будь-який відстійник.

Отже, зважившись на будівництво заміського будинку і підведення до нього каналізаційної системи. потрібно, по-перше, зробити план каналізації, тому що така робота не повинна бути «на око», по-друге, уточнити всі норми і правила будівельних нормативів, а також обговорити з сусідами розташування їх джерел води, по-третє, запастися терпінням , бажанням довести розпочате до кінця і можливістю грамотно організувати роботу. Тільки в цьому випадку після виконання всіх робіт можна буде насолоджуватися спокійною і безтурботним життям у своєму власному домі.
