Каналізація на дачі своїми руками з бетонних кілець - порядок монтажу і креслення
Якщо розглядати схему каналізаційної системи, то вона практично однакова як для приватного житлового будинку, так і невеликого дачного будиночка. Але з огляду на специфіку її експлуатації на садовій ділянці, кожен власник прагнути максимально спростити (і здешевити) процес облаштування.
І це не тільки цілком зрозуміло (наприклад, менша завантаженість, так як на дачі рідко коли постійно проживає численна родина), а й реально. Ось з цих позицій і розглянемо технологію спорудження каналізаційної системи з бетонних кілець стосовно дачній ділянці.
Як прокласти труби в самому будинку, правильно розставити сантехнічні прилади - окрема тема. Ми ж зупинимося на тих питаннях, які стосуються безпосередньо робіт на території.
Конструктивні особливості септика
З матеріалом зрозуміло, раз мова йде про ж / б кільцях. А ось з якого параметру їх підбирати, і за якою схемою монтувати очисну споруду, слід розібратися більш детально.
Основні характеристики виробів
Перед вибором бетонних кілець визначається необхідна місткість септика, достатня для забезпечення життєдіяльності господарів ділянки. Зазвичай розрахунок проводиться з урахуванням не тільки сантехніки, а й побутових агрегатів, при роботі яких використовується вода. Але раз каналізація влаштовується на дачі, то такі прилади, як машинки пральні або посудомийні, ванни і ряд інших - відсутні. Тому для септика на садовій ділянці досить кілець діаметром в межах 1 м. Більш габаритне очисна споруда для заміських соток навряд чи потрібно, тим більше що і вартість його буде набагато більше.
Щоб спростити роботу, потрібно придбати 1 кільце, в нижній частині якого вже є отвори. Тоді не доведеться висвердлювати бетон (для дренажу).
Є кільця з гладкими зрізами, а є з виступами і пазами по обидва боки. Останні, хоча і коштують трохи дорожче (близько 1 500 руб / шт,), краще. По-перше, вони «сядуть» щільніше, і не доведеться займатися об'ємної герметизацією стиків. По-друге, виключений ризик горизонтального зміщення зразків, що нерідко відбувається при переміщеннях грунту. Отже, не буде потрібно витрачати гроші і час на проведення додаткових (захисних) заходів.
На ринку представлені різні типи ж / б кілець, але це не означає, що всі вони можуть бути використані для спорудження каналізаційної системи. Вибираючи вироби для септика, необхідно орієнтуватися на продукцію з маркуванням «КС». Після літерного позначення слід 2 групи цифр. Перша позначає діаметр внутрішній, друга - висоту зразка (всі лінійні параметри - в «дм»).
креслення системи
Для дачі монтаж каналізаційної труби можна зробити по мінімуму, без утеплення, так як в зимовий період системою ніхто користуватися не буде. Якщо передбачено постійне проживання будь-кого, то цим етапом нехтувати не слід.
Вибір місця під септик
- Розташування насаджень і зручність прокладки траси.
- Доставку на місце кілець. Вага найменшого - в межах 350 - 400 кг. Якщо роботу проводити вручну, удвох, то потрібно буде вироби перекочувати, так як підняти і перенести їх не вийде.
- Можливість подальшого очищення. Через певний час доведеться відкачувати нечистоти. Як правило, максимальна довжина рукава спецмашини - 40 м. На ділянку, навіть якщо сезон вже закінчився і урожай зібраний, вона заїхати навряд чи зможе. Якщо і розібрати частину паркану, то як бути з деревами і кущами? Ось на таку відстань від дороги і слід орієнтуватися при визначенні місця під септик.
Основні етапи монтажу

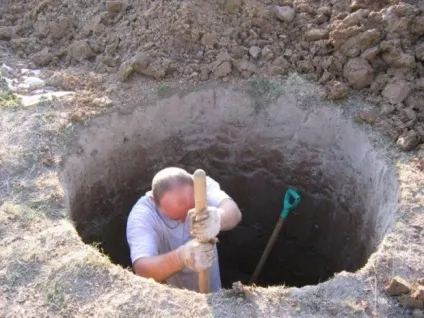

підготовка котловану
Так як передбачений дренаж безпосередньо в грунт, то на дно ями потрібно насипати «подушку» (в залежності від складу грунту - до 0,5 м товщиною), яка буде одночасно виконувати 2 функції - фільтра для стоків і підставою для резервуара. Якщо грунт досить м'який, можна поставити 3 - 4 цегли (по колу), на яких і розмістяться ЗБВ. Використовується ПГС, яка зверху «накривається» шаром дрібного щебеню.
установка кілець
Шви між ними «запечатуються» розчином цементу або спеціальними розведеними сумішами (наприклад, «Аквабарьер»). При необхідності додаткова фіксація проводиться пластинами або скобами.
Попередньо в верхньому кільці проробляється отвір під трубу 100 мм (введення траси).
підключення системи
Коліно труби заводиться в кільце, і це місце герметизується.
Поверхнева обробка колодязя
В обов'язковому порядку - гідроізоляція. Причому її необхідно провести як зовні ємності, так і зсередини. Робити утеплення чи ні - вирішується на місці. Якщо воно проводиться, то доцільно теплоізоляційний матеріал захистити від пошкодження штукатурним шаром.

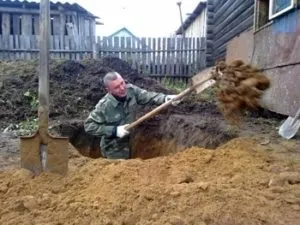

засипка ями
Для цього вийнята раніше земля перемішується з піском, і така суміш завантажується в котлован. Робити це бажано порціями, проливаючи кожен шар водою. Така технологія забезпечить більш якісне ущільнення грунту навколо колодязя.
установка кришки
Потрібна не «глуха» кришка, а з отвором для фанової труби, яка відразу ж і монтується. Це необхідно, щоб уникнути загазованості ємності.
окультурення ділянки
Варіантів досить. Головне, щоб люк для доступу всередину (при необхідності провести очищення) не був чимось або закритий. А в іншому - на розсуд господарів, в залежності від місця розташування септика.
Така конструкція септика для дачі цікава тим, що загальна вартість робіт буде невисокою, для виконання всіх операцій помічник не знадобиться (за винятком етапу установки кілець), а викликати машину для очищення доведеться вкрай рідко - раз на кілька років.
практичні поради

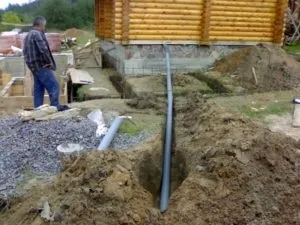

- Для прокладки системи по території доцільно використовувати труби пластикові. Для самостійного монтажу вони краще - невелика вага, простота стиковки, нескладний ремонт і невисока ціна. Що ще потрібно саме для дачі?
- Без підйомного пристрою встановити кільця, зробити їх вирівнювання і стикування не вийде. Найпростішу таль змонтувати нескладно, тим більше з ручним керуванням.
- Для посилення корпусу колодязя можна додатково (всередину) встановити спеціальні циліндричні вкладиші. Одночасно вони забезпечать якісну гідроізоляцію, тому витрачені гроші повністю окупаються. Перевага їх установки в тому, що при появі протікання не доведеться відривати котлован, оглядати конструкцію і проводити реставраційні роботи. Заміна вкладишів виробляється швидко, без відкопування кілець.
- У траншею для труб також доцільно засипати «подушку» (близько 15 см). Вона буде компенсувати зрушення грунту і виключить розгерметизацію стиків труб. Навіть якщо вони з'єднуються за допомогою «зварювання» (для пластику), така передбачливість зайвою не буде. В інших випадках - обов'язково. Щодо доцільності утеплення вирішується на місці, виходячи з періодичності експлуатації системи.
