камінні хутра
Перші хутра з'явилися в середньовіччі для роздмухування вогню в кузнях. Це були хутра великих розмірів, часто приводяться в дію ногою.
Але незалежно від розмірів і призначення принцип їх дії залишився без змін. Повітря, що набирається в шкіряний мішок, при стисненні його з силою виходить через трубку і роздуває вогонь.
Пропонована конструкція хутра привертає як своєю простотою, так і красивим зовнішнім виглядом. Вони складаються з двох дощок (верхньої і нижньої) в формі груші. Шкіряний фартух (більш широкий в задній частині хутра), прикріплений до крайок обох дощок, виконує функцію повітряного резервуара і шарніра при зведенні і розведенні рукояток. В носову частину хутра вставлена мідна випускна трубка, яка обмотана смужкою шкіри для герметизації. Для засмоктування повітря при розведенні рукояток в нижній дошці є вхідний отвір, прикрите зворотним клапаном. Він являє собою шматочок шкіри, який прикріплений (з певним ступенем свободи) до нижньої дошці 4 гвоздиками.
При розведенні рукояток у внутрішньому обсязі хутра утворюється розрідження і зовнішнє повітря засмоктується всередину через вхідний отвір (значно більше, ніж вихідні трубки) і піднявшись клапан. При зведенні рукояток повітря в хутрі притискає язичок клапана до нижньої дошці і з силою виходить через трубку, дозволяючи роздмухувати вогонь.
Верхню дошку хутра можна прикрасити різьбленням, інкрустацією і іншими видами декоративного оздоблення.
Ефективність хутра залежить від співвідношення розмірів деталей (внутрішнього обсягу) і діаметрів вхідного і вихідного отворів. Експерименти (а я зробив більше 200 різних камінних хутра) показали, що хороші результати дають хутра з дошками ∅170-200 мм і зусиллям для відомості рукояток - 1-2 кг. Вони дозволяють роздмухувати вогонь в каміні середніх розмірів, що не видуваючи попіл і золу з порталу.
Виготовлення. Разметив і вирізавши заготовки верхньої і нижньої дощок, їх складають разом і висвердлюють в носовій частині отвір під вихідну трубку. При відсутності відповідного свердла вибірки в дошках можна зробити стамескою. Як матеріал для дощок краще вибрати щільну лиственную деревину, наприклад, клен товщиною 18-25 мм.

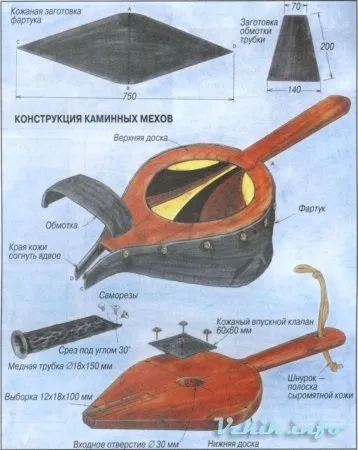

Потім заготовки обробляють, орієнтуючись на малюнок: свердлять вхідний отвір в нижній дошці, отвір в ручці під темляк, роблять вибірку під елементи інкрустації, шліфують ручки і межі зовнішніх крайок обох дощок.
Один кінець мідної трубки зрізають на скіс під кутом приблизно 30 °. Це дозволить прикріпити трубку за цей кінець до нижньої дошці невеликими саморізами.
Поверхня трубки можна прикрасити найпростішої карбуванням. Роблять це на штирі-оправці, затиснутою в лещатах, легкими ударами молотка зі сферичним бойком.
Шкіра для хутра повинна бути міцною та еластичною. З неї викроюють три шматка (див. Малюнок): один - для фартуха, другий - для обмотки носка з трубкою, третій - для впускного клапана.
Збірку хутра починають з кріплення до нижньої дошці впускного клапана. Наметове положення цвяхів, під них в шкіряному клапані роблять шилом отвори. Прикріпивши клапан до дошки, перевіряють можливість його переміщення вгору-вниз. Шкіра для клапана тонше, ніж для фартуха.
Наступна складальна операція - розміщення і кріплення мідної трубки в нижній дошці. Потім з'єднують обидві дошки шкіряним фартухом, прибиваючи складені вдвічі краю заготовки до зовнішніх крайках цвяхами з декоративними великими капелюшками. Цвяхи слід розташовувати рівномірно по крайках дощок, щоб щільно притиснути краю шкіряного фартуха і забезпечити необхідну герметичність внутрішнього об'єму хутра.
На малюнку показано положення кутів А, В, С, D шкіряної заготовки фартуха при складанні хутра.
Останньою операцією є обмотка навколо носової частини хутра з трубкою і закріплення смужки шкіри. Це забезпечує додаткову герметизацію внутрішнього об'єму і м'яке шарнірне кріплення дощок.
Декоративне оздоблення. Я часто користуюся способом, схожим на інкрустацію. Вирізаю елементи (схожі на деталі головоломок, званих пазлами) з різних порід деревини і вклеювати їх в поглиблення верхньої дошки. Виходять цікаві орнаментальні візерунки (див. Фото).
Г. Елвіг,
Мінеаполіс, США
