Кабель ВВГ, характеристики, розшифровка

В даний час у продажу є величезний асортимент проводів і кабельних виробів c відмінними характеристиками, самих різних виробників. Сьогодні в магазинах можна придбати кабельно-провідникову продукцію, що має різне конструктивне виконання жив і різний ізоляційне покриття.

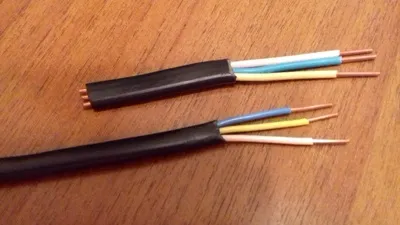

Для монтажу сучасної електрики в житлових приміщеннях найчастіше використовується кабель ВВГ, плоский, з мідними струмопровідними жилами, відповідний затвердженим державним стандартам якості на кабельну продукцію.

В основному застосовуються стандартні перетину проводів. 1,5 мм², 2,5 мм², 4мм² і 6мм². Для введення в квартиру використовуються провідники перетином 10мм².

Розшифровка маркування кабелю ВВГ.

Давайте спробуємо розібратися, що означає маркування «ВВГ», на які характеристики вона вказує. (Цей лікнеп підготував наш електрик в Сергієвому Посаді. За що йому велике спасибі).

Матеріал, який використовується для струмопровідної жили, позначається буквою «А» спочатку маркування, якщо це алюміній, і залишається без позначення, якщо це мідь.

Матеріал, з якого виконана ізоляційна оболонка струмопровідних жил, буває наступний:

«В» - полівінілхлорид;
«П» - полімерна ізоляція;
«Пв» - поліетилен.

Ізоляція проводів має стандартну колірну маркування. Нуль - синій, заземлення - жовто-зелене, що залишився провід - фаза.

Вид оболонки кабелю позначається буквами:

«В» - полівінілхлорид;
«Шв» - із захисним шлангом;
«Шп» - із захисним шлангом з поліетилену;
«П» - полімерна зовнішня.

Окремо маркується наявність броні:

«Б» - броньований;
«Г» - голий.

В кінці маркування позначається форма:

без позначення - звичайний круглий;
«П» - плоский.

Виходячи з вищесказаного, маркування ВВГ можна розшифрувати таким чином: кабель мідний, з ізоляцією з полівінілхлориду, з зовнішньої оболочной з полівінілхлориду, голий (без броні), круглий.

Кабель ВВГ і пожежна безпека.

Кабелі ВВГ також мають різне маркування щодо пожежної безпеки в залежності від виду вінілового ізоляційного покриття:

без позначення - при одиночній прокладці що не поширює горіння, якщо поруч необхідно прокласти кілька кабелів з такими характеристиками, треба використовувати додатковий захист від горіння, наприклад, гофровану трубу;
«Нг» - не підтримує горіння, в тому числі при груповій;
«Нг-ls» (Low Smoke) - не підтримує горіння, крім того має знижений димо-та газовиділення;
«Нг-frls» (Fire Resistance Low Smoke) - вогнестійкий, при груповій прокладці не підтримує і не поширює горіння, при цьому виділення газу і диму знижений.

ГОСТ або ТУ, а може, підробка ВВГ?

Тому маркування ГОСТ на кабелі бути не може. Це один із способів відрізнити підробку. Виняток становить кабельна продукція, яку виготовляють тільки на замовлення Міністерства оборони РФ. В цьому випадку ГОСТ 16442-80 залишається чинним, так як діє військовий додаток до цього стандарту - ГОСТ ВД 16442-80.

Як відрізнити підроблений кабель ВВГ?

Отже, кабель має багато різних характеристик. Найбільш важливими для нас будуть:

матеріал, з якого виготовлений сам провідник;
матеріал, з якого виготовлена ізоляція;
площа перетину дроту, тобто його товщина.

Кабель може не відповідати стандартам за складом токопроводящего металу. Наприклад, кількість міді буде занижено, а для компенсації маси буде додано щось ще, і добре, якщо це буде алюміній. За фантазією недобросовісних виробників тут важко буде наздогнати. Тому, при виборі кабелю не варто розглядати найдешевший варіант, але і дорога ціна не захистить вас від підробки. Необхідно вибирати кабельну продукцію перевірених марок тих виробників, яким можна довіряти.

Підробка кабелю ВВГ страшна, якщо використовується дешевий матеріал для обплетення. Наприклад заявлено, що оболонка зроблена з полівінілхлориду, який не підтримує горіння. А на ділі характеристики обплетення не відповідатимуть стандартам якості, оболонка буде горіти як сірники, виділяючи токсичний дим. З точки зору пожежної безпеки необхідно уважно підходити до вибору кабелю.

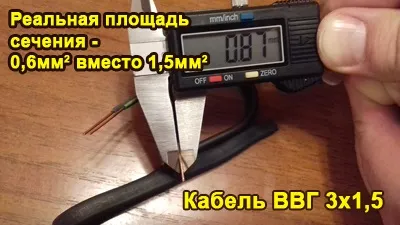

Ну і хіт сезону: так звана усеченка. Недобросовісні виробники нещадно зменшують товщину проводу, іноді навіть в два рази. В результаті, наприклад, дроти, які йдуть на розеткові групи з площею перетину 2,5 мм², на ділі мають перетин менше, ніж 1,5мм². Таку підробку ми спостерігали, коли нас запросили на діагностику нової електрики в Щелково в новобудові. Це менше, ніж допустимо для струмопровідних жил, які призначені для освітлення, простіше кажучи, для лампочок. Як тільки по такому кабелю піде навантаження від обігрівачів, пральної машинки або інших потужних приладів, він згорить. Самі розумієте, які можуть бути наслідки.

Як обманюють на ремонті квартир. Підробка кабелю ВВГ і автоматів ABB

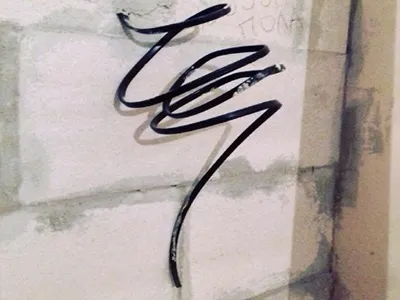

Ми переробляли електропроводку за горестроітелямі в квартріре-новобудові. Хочу розповісти і показати неприємні моменти, щоб Ви, глядачі, знали і розуміли звідки може прийти біда. Йдеться, перш за все, про матеріали. Робимо наочні вимірювання перерізу проводів. Крім того, уважно розглядаємо автомати ABB. Звертайте увагу на деталі і будьте обережні. Всюди злі сірі вовки :))))
