Кабель-канали види, розміри, сфери застосування

Відкрита електропроводка набагато швидше механічно або термічно пошкоджується, ніж чим закрита. Для її захисту від таких факторів встановлюють спеціальний електротехнічний короб. Існує широкий спектр кабель каналів, види і розміри яких відрізняються між собою. Це допомагає перед монтажем визначити, який вид встановлюваного короба буде найбільш доречний для житлового або виробничого приміщення. Монтаж кабель каналу для трас електропроводки і кабелів дозволяє підвищити рівень пожежної безпеки та відрізняється гнучкістю і дешевизною установки.

Що потрібно знати про кабель каналах

Особливістю короба є можливість закріпити дроти у верхніх і кутових частинах стін, підлоги, стелі і навіть відкриваються дверей.

Для монтажу застосовують такі види коробів:

• гнучкі, до яких відносяться секційні, трубчасті або ланцюгоподібні;
• жорсткі - найчастіше вибирають відкриті короба, зі знімною кришкою або закриті плінтуса.

Встановлюються канали повинні бути міцними, пружними, негорючими і електроізоляційними. Тому у виробництві коробів для проводки застосовують алюміній, оцинковане залізо або спеціальні негорючі пластикові матеріали (ПВХ з використанням добавок, які сприяють затвердінню пластика). Однак деякі люди бажають організувати електропроводку за допомогою кабель каналів, схожих по забарвленню з натуральним деревом. Виробники коробів врахували це, і стали випускати ізоляційні канали із забарвленням «під дерево».

Забарвлення «під дерево»

Таке забарвлення використовують при виробництві інформаційних і силових каналів. Зазвичай виробники мають в своєму асортименті мінімум 2 колірних рішення: світле дерево за типом липи або вільхи, і темне або червоне дерево, схоже з текстурою дуба або махагон. Щоб такий короб виглядав більш естетично, при установці в короби трас електропроводки використовують спеціальні кути й повороти з забарвленням «дерево». До того ж можливе використання спеціальних настановних механізмів, малюнок яких теж виконаний «під дерево».

Основні види

Всі вживані кабель канали умовно поділяють на такі види:

Для захисту оптоволоконного кабелю, інформаційної проводки і іншого застосовують канальний кабель підлогового типу. Завдяки такому короба в приміщенні досягається електробезпека під час перепланування або організації робочих місць.

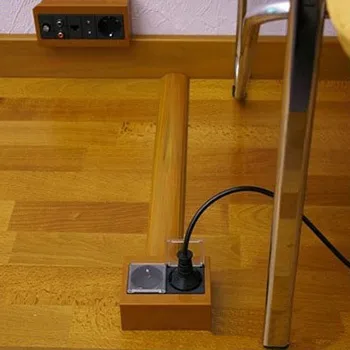

Кабель канал підлогового типу

З огляду на особливу конструкції кабель каналу, в разі виникнення пошкодження електропроводки аварійні відділи легкодоступні. Для проведення кабелю або проводів до сервісних стійок теж використовують кабельні короби підлогового типу. Основою каналу можуть бути металеві матеріали (сталеві або алюмінієві) або пластичні, швидко затухаючі і дуже міцні ПВХ. Експлуатуються такі кабелі при температурному режимі -15 / + 60 о С. Кольорове рішення обраного кабельного короба може бути будь-яким, в тому числі і «під дерево».

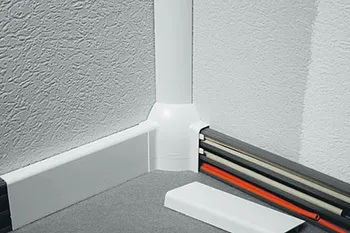

Кабель-канал «під плінтус»

Конструктивно кабельний канал «під плінтус» складається з декількох камер, за допомогою яких можна провести окремо силові або інформаційні лінії. Для організації множинних робочих місць набагато краще прокласти канал під плінтус, ніж чим пробивати дірки в стінах. Захована під плінтуса проводка може бути виведена в будь-якій точці. Завдяки своєму забарвленню «під дерево» прокладається канал буває зовні дуже складно відрізнити від плінтуса з дерева. Це є одним із значних переваг перед іншими прокладаються коробами. Існують і такі види каналів, які можна прикривати лінолеумом, коли використання плінтуса в приміщенні не передбачено.

Для монтажу в кутах будинку використовують кутові кабель канали, які доповнюють плінтусні і стельові. Кутові короба бувають вітчизняного і зарубіжного виробництва. Їх мінімальний перетин становить всього 10 мм, а максимальна може перевищувати 300 мм. В одному отворі такого короба можна провести відразу кілька проводів. За формою кутові короба бувають прямими і округлими. Так, у прямих кабелів чеської компанії Kopos довжина досягає 2600 мм, а кабель німецької фірми Hager має округлу форму і довжину до 2500 мм.

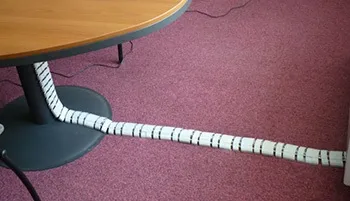

Гнучкий, перфорований і парапетний короб

Гнучкий, який в будівництві називають рулонних коробом, кабель має жорстку прямокутну форму. Нанесений на бічні сторони пластикового каналу двосторонній скотч дозволяє здійснити швидку і якісну установку. Також зручність інсталяції підкреслюється наявністю отворів для кріплення короба для електропроводки на саморізи. Для виробництва гнучких кабель каналів використовується міцний і моментально згасаючий матеріал ПВХ. Кольорове виконання може бути будь-яким (білий колір є стандартом), а

розміри його можуть досягати 18х33 мм, мінімальний становить 7х12 мм.

Необхідність застосування гнучкого короба зазвичай полягає в конструктивних особливостях стін приміщення. При наявності нерівностей, що перевищують по глибині 2 мм, жорсткий короб буде виглядати менш естетично, ніж чим гнучкі кабель канали. Для бажаючих використовувати жорсткий короб потрібно вирівнювати стіни, чого не вимагає гнучкий канал.

Для монтажу застосовують такі види спеціалізованих матеріалів, як:

• гнучкі ланцюги;
• трубчасті;
• литі з м'яких матеріалів.

Дорожнеча гнучких ланцюгів обумовлюється складністю виготовлення. Зазвичай їх застосовують на виробництві для різних верстатів або в гаражі. Довжина однієї гнучкої ланцюга перевищує 230 мм.

Перфорований канал призначений для установки в шафах керування і розподільчих щитках електропроводки. Перфорована система дозволяє правильно розподілити дроти по типу та функціональної належності. Таким каналом здійснюється максимальний захист кабелів і проводів. Перфоровані короби для електропроводки виготовляють з матеріалів, що не містять в своєму складі галогенів. Надламані планки сприяють стрімкої адаптації системи до великого кількості проводів або до інших кабелях електропроводки. Монтажна довжина становить 2 м.

За допомогою зовнішнього, плоского і внутрішнього кута парапетного короба здійснюється максимально акуратний і швидкий монтаж. Розміри, що поставляються парапетних каналів зазвичай складають близько 2 м в довжину. Використання вогнетривкої, пластичного, ударостійкого і стійкого до негативного впливу хімічного середовища ПВХ виробляють відповідно до Держстандарту. Діапазон робочих температур парапетного короба становить -32 / + 90 ° С, це означає, що в більшості регіоновУкаіни його можна монтувати як усередині приміщення, так і зовні. Тільки сам монтаж краще здійснювати при температурі -15 / + 60 о С.

Великий вибір добірних деталей дозволяє зібрати конструкцію будь-якої складності

Жорсткі корпусні і гнучкі кабель канали

Існують короба металевого або пластикового корпусного типу. Для електропроводки застосовують:

• короба без отворів для саморізів і без кришки;
• короба без отворів і зі знімною кришкою;
• короба з отворами для саморізів і зі знімною кришкою.

Встановлюються металеві кабель канали застосовують при монтажі підвісних стель, фальшполов або перегородок. Завдяки металевому лотку проводка ізолюється від електромагнітних впливів. Такі кабель канали відрізняються легкої установкою, коли короб прикручують саморізами до необхідних конструкцій і розміщують в ньому проводи. Його фіксація здійснюється за допомогою пластикових хомутів.

При наявності спеціальних профільованих щілин проводка краще і рівномірніше охолоджується. Такий кабель сприятливо впливає на електропровідність. Для установки на стінах або стелі застосовують повністю закриваються короба.

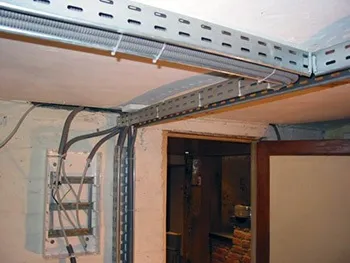

Стельовий кабель канал металевий

Що стосується пластикових коробів - їх виготовляють з ПВХ, який в чистому вигляді гнучкий, але при добавці мінеральних елементів він значно твердне. Широкі жорсткі кабельні канали мають кілька стінок для кожної лінії. Кольорове рішення може бути абсолютно будь-яким, проте нанесення абстрактних малюнків за технологією «фотопринт» значно здорожує вартість готового продукту.

Існують і порожнисті пластикові короба під плінтуса. Їх кріплять до стіни і закривають декоративною кришкою забарвленням «під плінтус з дерева». Розміри такого короба для кабелів варіюються від 7х10 мм до 60х100 мм. Магістральний канал має товщину стінок, що дорівнює 2,5 мм, середній - 1,3 мм, а малий - всього 0,7 мм. Щоб отриманий вид був закінченим, всі комплектуючі з'єднують «довгомірами».

Литі кабель канали користуються особливою популярністю, адже вони захищають проводи від абсолютно всіх видів ушкоджень. Такі канали застосовні в приватному будинку або лазні без парилки.
