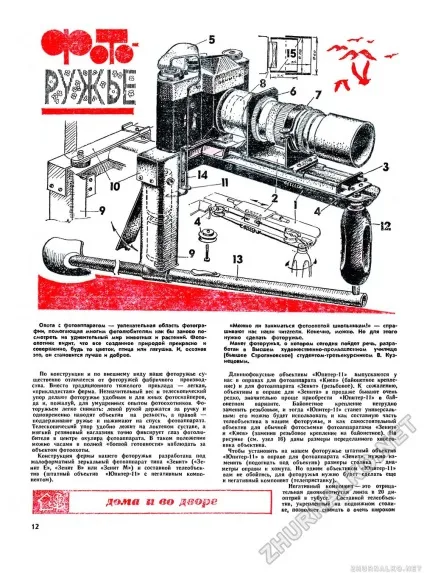

Юний технік - для умілих рук 1977-03, сторінка 12

Полювання г фотоапаратом - захоплююча область фотографії, яка допомагає багатьом фотолюбителям як би заново подивитися на дивовижний світ тварин і рослин. Фотомисливця бачить, що все створене природою прекрасно і абсолютно, будь то квітка, птах або жаба. І, усвідомивши це, він стає кращим і добрішим.

«Чи можна займатися фотополюванням школярам!» - запитують нас наші Новомосковсктелі. Звичайно можна. Але для цього потрібно зробити фоторушницю.

Макет фоторушниці, про який сьогодні піде мова, розроблений у Вищому художньо-промисловому училищі (колишнє Строгановское) студентом-третьокурсником В. Кузнєцовим.

За конструкцією і за зовнішнім виглядом наше фоторушницю істотно відрізняється від фоторушниць фабричного виробництва. Замість традиційного важкого приклада - легка, «прикладистая» ферма. Незначна вага н телескопічний упор роблять фоторушницю зручним і для юних фотоснайперов, та й, мабуть, для досвідчених фотомисливців. Фоторушницею легко знімати: лівою рукою тримаються за ручку і одночасно наводять об'єктив на різкість, а правою - підтримують рушницю і натискають на спуск фотоапарата. Телескопічний упор зручно лежить на ліктьовому суглобі, а м'який гумовий наглазник точно фіксує око фотолюбителя в центрі окуляра фотоапарата. У такому положенні можна годинами в повній «бойовій готовності» спостерігати за об'єктом фотополювання.

Конструкція ферми нашого фоторушниці розроблена під малоформатний дзеркальний фотоапарат типу «Зеніт» ( «Зеніт Е», «Зеніт В» або «Зеніт М») і складовою телеоб'єктив (штатний об'єктив «Юпітер-11» з негативним компонентом).

Довгофокусні об'єктиви «Юпітер-11» випускаються у нас в оправах для фотоапарата «Київ» (байонетное кріплення) і для фотоапарата «Зеніт» (різьбове). На жаль, об'єктиви в оправі для «Зеніту» в продажу бувають дуже рідко, значно простіше придбати «Юпітер-11» в бай-онетном варіанті. Байонетноє кріплення неважко замінити нарізним, і тоді «Юпнтер-11» стане універсальним: його можна буде використовувати; і як складову частину телеоб'єктива в нашому фоторушницю, і як самостійний об'єктив для звичайної фотозйомки фотоапаратами «Зеніт» і «Київ» (замінивши різьбове кріплення на байонетное). На малюнку (див. Вузол 16) дані розміри переробленого хвостовика об'єктива.

Щоб встановити на нашому фоторушницю штатний об'єктив «Юпітер-11» в оправі для фотоапарата «Зеніт», потрібно змінити (підігнати під об'єктив) розміри столика - діаметри оправи і хомута. Але одним об'єктивом «Юпітер-11» вам не обійтися, для фоторушниці потрібно буде зробити ще й негативний компонент (телеприставку).

Негативний компонент - це негативна Двояковогнутая лінза в 20 діоптрій в тубусі. Складовою телеоб'єктив, укріплений на рухомому столику, позволя<ет снимать в очень широком
