Ящик для лічильника електроенергії вуличний комплектація, вимоги і вибір корпусу

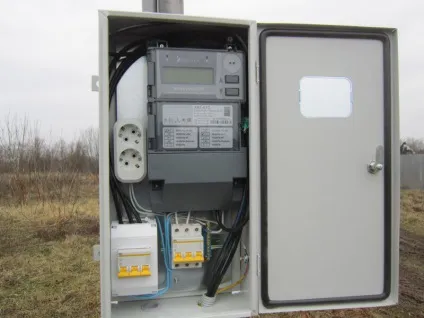

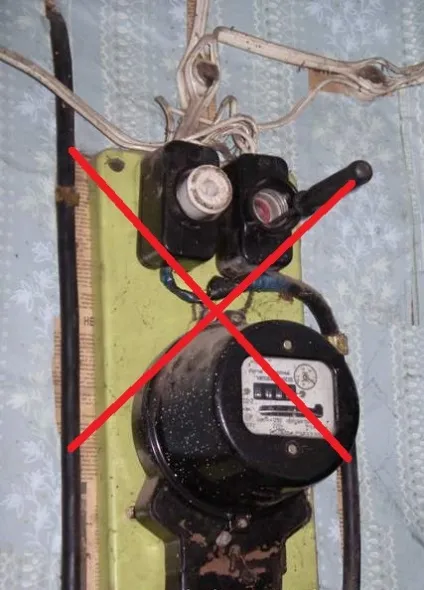

У минулі часи прилади обліку в приватних будинках встановлювалися на звичайній, нерідко дерев'яної панелі. Поруч встановлювалися пробки для захисту від коротких замикань і перевантажень. Сучасні правила такого не допускають. При модернізації існуючої електропроводки або при будівництві нового будинку вам доведеться придбати вуличний ящик для лічильника електроенергії.

Згадайте описану вище конструкцію розміщення приладів обліку. Розглянемо її недоліки. Хоч струмопровідні частини і закриті оболонками, але дроти проходять в зоні відкритого доступу людей. При пошкодженні їх ізоляції не виключено ураження їх електричним струмом.

Інший, не менш важливий момент - забезпечення доступу людей з контролюючих органів для перевірки збереження пломб, правильність роботи приладу обліку, зняття показань лічильника. Ви не завжди буваєте вдома, і багато енергопостачальні компанії вже централізовано зайнялися виведенням приладів обліку з-під дверних замків власників дач і котеджів. Та й проконтролювати відсутність розкрадання електроенергії коли у вас встановлений вуличний ящик для електролічильника буде простіше.

Зайвий доказ розташувати ящик для лічильника обліку електроенергії зовні - полегшення побудови будинку. Адже на початку будівництва, коли ще немає стін, бокс просто нікуди повісити. А електрику вже необхідно: місити розчин, пиляти болгаркою арматуру. В такому випадку до стінки боксу, розміщеного на вулиці, зручно прикріпити розетку для підключення електроінструменту. Після закінчення будівництва її легко демонтувати, щоб нечесні на руку люди не користувалися нею під час вашої відсутності.

Склад шафи обліку

Крім самого лічильника, в ящик встановлюється кілька автоматичних вимикачів і пристрої обмеження перенапруг. Ось приблизний перелік автоматів, які потрібно розмістити всередині вуличного ящика для обліку електроенергії;

• вступної автомат;
• автомат (автомати) ліній, що відходять (в тому числі розетки для тимчасового підключення електроприладів);
• автомат, що захищає обігрівач;
• автомат, що захищає розетку для підключення модему (при його наявності).

Так, знімає показання лічильника стає автоматичним. Для цього його інформаційний вихід підключається до модему, автоматично передавальному дані в центр обробки. Додатковий нюанс, який додається в схему шафи обліку - обігрівач, який включається вручну або автоматично. Лічильник і модем - пристрої електронні. Вони люблять щоб в шафі було тепло.

Обігрівач для ящика обліку з кріпленням на DIN-рейку

Впровадження обмежувачів перенапруги (ОПН) проводиться зараз повсюдно. До слова сказати, установка ОПН в одній точці електричної мережі повністю не знімає проблеми, що виникають при грозових розрядах і комутаційних перенапруженні. Цей захист комплексна і багаторівнева і вимагає системного підходу. Але користь від їх правильної установки відчутна.

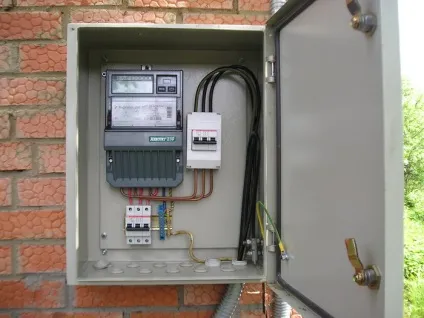

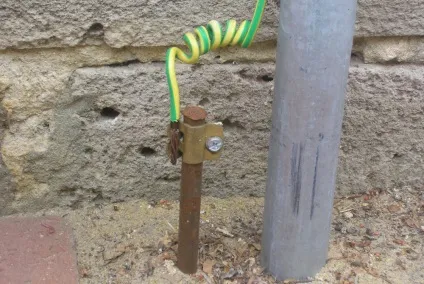

Установка ОПН, та й вступного щитка з приладом обліку в цілому не обійдеться без споруди контуру повторного заземлення. Природно, висновок від нього потрібно розташувати безпосередньо під щитком.

Вимоги до конструкції шафи обліку

Вуличний ящик повинен бути відповідно захищений від попадання всередину пилу і вологи. Не вдаючись в подробиці формування маркування ступенів захисту відзначимо, що корпус щитка обліку на вулиці повинен мати захист IP44 і вище. Можна додатково розташувати його під навісом - гірше від цього точно не буде. Але знижувати ступінь захисту через це не варто. Ситуації бувають різні: продірявився дах, обірвався поливальний шланг або розігралися діти можуть посприяти попаданню вологи всередину щита. І тоді - недалеко до біди: залитий водою вузол обліку буде зіпсований коротким замиканням.

Друге - бокс повинен бути захищений від доступу сторонніх осіб і замикатися на замок. Тут є один нюанс: майже всі виробники, за рідкісним винятком, не обтяжують себе унікальними ключами від цих замків. Тому розкрити такий щиток може будь-який бажаючий, що має в наявності такої ж ключ.

Якщо ключ від боксу універсальний, подбайте про встановлення додаткових вушок під навісний замок. Це трохи зіпсує естетику, але додасть вам спокою.

Для вводу кабелів в щиток обліку він повинен або мати штатними сальниковими уведеннями, або вам доведеться докуповувати їх самостійно і встановити. Наявність в комплекті у щитків і боксів гумових сальників не повинно додавати оптимізму. Використовуйте ті сальники, які затягуються за допомогою ключа (для ІЕКа це серія PG або їм подібні). Вони не тільки наглухо перекриють доступ вологи всередину боксу, але і забезпечать надійну фіксацію кабелів на вході.

Вступні сальники серії PG

Вибір шафи обліку

Отже, бокс для розміщення приладів обліку повинен:

• вмістити в себе лічильник і електрообладнання, необхідне для виконання покладених на нього функцій;
• відповідати вимогам щодо захисту від шкідливих факторів навколишнього середовища;
• Захищати від несанкціонованого доступу;
• Забезпечувати герметичний введення живильного і відходять кабелів.

Вибираючи бокс за цими критеріями, почнемо з виробника продукції. Всі серйозні фірми, що виробляють електрообладнання, випускають і оболонки щитів різного призначення. До них відносяться;

В даному списку виробники перераховані в порядку убування ціни. На жаль, останній елемент списку є бюджетним варіантом і далеко не найкращим.

Якщо є можливість придбання фірмової продукції в широкому асортименті, в тому числі і під замовлення, уважно ознайомтеся з каталогами виробника. У кожного з них є багато нюансів, пов'язаних, наприклад, з тим, що входить в стандартний комплект поставки щитка, а що не входить до комплекту.

В основному ж покупка боксу зводиться до походу в найближчий торговий центр, де на полицях виставлені найбільш користуються попитом моделі щитової продукції різних виробників. Природно, там ви побачите і дорогі моделі високої якості, і вироби якістю гірше. Вибір за вами.

Корпус щита обліку або порожню шафу?

Практично всі виробники випускають спеціалізовані бокси, призначені для розміщення в них вузла обліку електроенергії з мінімальним набором комплектуючих. Переваги вибору такого варіанту очевидні:

• Всі елементи, що підлягають опломбування при реєстрації вузла обліку, знаходяться в певних зонах. Ці зони забезпечені перегородками і закриваються спеціально призначеними для цього панельками. Передбачена можливість установки пломб, що перешкоджають зняттю цих панельок.
• Лічильник розташовується за дверцятами з оглядовим віконцем. Для доступу до зняття показань відкривається зовнішні двері. Внутрішня ж відмикається своїм ключем. Для перевіряючого проникати за неї не завжди доцільно.
• Дизайн такого щитка вигідно відрізняється від звичайного боксу, користуватися ним зручніше.

Але є варіант збірки щита обліку і в звичайній порожній оболонці з монтажною панеллю. Але для цього доведеться доповнити склад обладнання щитка парою пластикових боксів під опломбування. У них будуть розміщені ввідний автоматичний вимикач і ОПНи. Їх потрібно опломбувати, з метою виключити споживання електроенергії без урахування. Представники енергозбутової компанії повинні бути впевнені, що ви не підключите навантаження до лічильника.
