Який провід використовувати для проводки на вулиці

При організації проводки всередині приміщення багато хто не замислюються про вибір проводу та часто використовують перший-ліпший варіант. При прокладанні на вулиці такий підхід неприпустимий, адже тут є кілька негативних факторів - коливання температур, вплив УФ променів, підвищена вологість, ризик механічних впливів і інші. Ось чому важливо знати, який дріт використовувати для проводки на вулиці, і що врахувати в процесі його прокладки.

Особливості конструкції і маркування

Сама жила може бути цілісною або формуватися з безлічі зволікань невеликого перерізу. У другому випадку провід знаходить додаткову м'якість, краще гнеться і практично не ламається в разі перегину.

При виготовленні жив, як правило, застосовується два види металу - алюміній і мідь. Винятком є ​​спеціальні вироби, де допускається застосування сплавів. До слова, кабель для вуличної проводки СІП має алюмінієво-сталеві жили.

Для прокладки в домашніх умовах застосовуються дроти з мідними жилами, що мають кращі характеристики і розраховані на великі струми. Жили з алюмінію раніше застосовувалися через дешевизну і більшої доступності, але сьогодні від них відмовляються через погану стійкості до корозії і ламкості.

При виготовленні ізоляції для проводів може застосовуватися:

• Гума.
• ПВХ матеріал.
• Поліетилен.
• Свинець та інші матеріали.

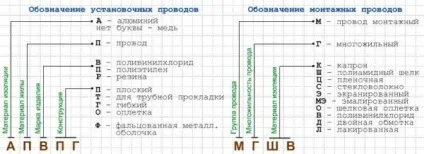

маркування проводів

Якщо матеріал жили алюміній, провід маркується літерою А. Мідь є матеріалом жив за замовчуванням і, отже, не відбивається в маркуванні.

За призначенням дроти маркуються так: Ш - інсталяційний, К - контрольний, М - монтажний та інші.

• П - поліетилен.
• Н - негорюча гума.
• B - ПВХ.
• К - капрон.
• Пс - самозатухаючий поліетилен.
• С - свинець.
• Пв - Вулканізуючий поліетилен та інші.

Рівень захисту кабелю:

• Б - з броньованої оболонкою.
• Г - без броні (гнучкий).
• А - асфальтований і так далі.

На додаток до буквеного позначення присутній і цифрове маркування. У ній перший символ відображає кількість жив, другий - перетин, а третій - клас номінальної напруги. Якщо першої цифри немає, кабель має одну жилу.

Який провід застосовувати для проводки на вулиці: кращі варіанти

Ми плавно підійшли до головного питання, який використовувати провід для зовнішньої проводки, щоб бути впевненим в його надійності і здатності витримати негативні природні впливу. Головні вимоги, які пред'являються до таких виробів - стійкість до горіння, міцність і не гігроскопічність.

До найбільш популярних типам варто віднести:

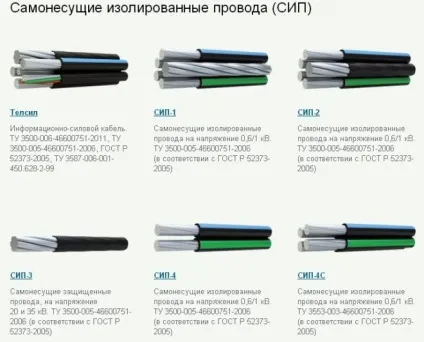

СІП - силовий кабель для вулиці. здатний проводити напруга до 1000 В. Конструктивно виріб являє собою групу проводів, що мають індивідуальну ізоляцію і алюмінієві жили. Така продукція має власні підвиди (СІП -1, 2, 3 і так далі) і випускається в багатьох країнах світу. Головною особливістю є чорна ізоляція проводів. Застосування такого кабелю гарантує велику надійність при повітряної прокладці і знижує витрати на монтаж. Додаткова перевага - компактність, що дозволяє використовувати кабель навіть в умовах дефіциту простору.

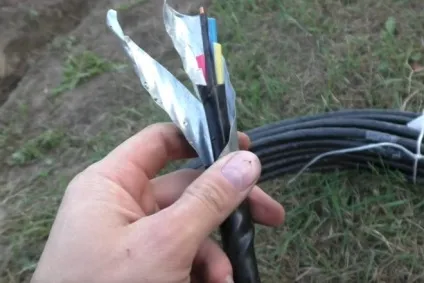

АВБбШв - виріб, в основі якого лежить група проводів з жилами з алюмінію, об'єднаними під одним броньованої оболонкою. Однією з різновидів кабелю є ВБбШв - варіант з мідними проводами. Особливість - можливість прокладки в грунті без застосування додаткового захисту і стійкість до механічних впливів. Головні характеристики:

• Наявність сталевої стрічки в оболонці.
• Ізоляція проводів виконана в різному кольорі для зручності прозвонки і підключення.
• Зовнішня оболонка виконана в чорному кольорі.
• Стійкість до вологи і перепадів температур.
• Ресурс - 30 років.

Через наявність броні кабельна продукція такого типу відрізняється підвищеною жорсткістю, що створює додаткові проблеми в процесі укладання.

NYY - кабель, що відрізняється універсальністю і надійністю в експлуатації. Може мати мідні або алюмінієві жили. Це виріб все частіше застосовується для зовнішньої проводки в грунті або по повітрю, а також для підключення електроприймачів всередині приміщень. Головні характеристики:

• Стійкість до води і вогню.
• Відповідність міжнародним нормам.
• Наявність різнобарвною ізоляції проводів.
• Зручність організації проводки на вулиці.
• Чорна зовнішня оболонка їх ПВХ пластика.
• Стійкість до перепадів температур.
• Ресурс - 30 років.

Такий кабель випускається на багатьох заводах, що обумовлено його універсальністю і надійністю. Головним конкурентом вироби вважається кабель ВБбШв, про який згадувалося вище.

NYM - надійний кабель. які активно застосовується у виробництві і при створенні проводки на вулиці. Його особливість полягає в універсальності і можливості експлуатації в різних умовах. Характеристики:

• Відповідність нормам союзу електротехніків Німеччини.
• Термостійкість і здатність працювати в широкому температурному діапазоні.
• Чи не гігроскопічність і міцність, що дозволяє прокладати виріб в бетоні або в шарі штукатурки.
• Перетин кругле, колір - сірий.
• Стійкість до вогню.

При прокладанні проводки на вулиці із застосуванням NYM рекомендується захист від попадання сонячних променів. Така кабельна продукція виробляється на багатьох заводах, розташованих в Європі іУкаіни. Деякі виробники виготовляють кабель за індивідуальним ТУ, але такі вироби мають меншу ціну і, відповідно, гірша якість. Застосування подібних кабелів для організації зовнішньої проводки не рекомендується.

альтернативні рішення

Крім розглянутих вище, варто виділити ряд інших марок кабелів, що застосовуються при організації вуличної проводки:

• ПВС - гнучкий кабель з ПВХ оболонку і маркованими проводами. Кількість жил від двох до п'яти.
• ВВГ - силовий кабель з числом жив від однієї до п'яти. Відрізняється плоскою формою і наявністю подвійної ізоляції, що допускає застосування дроти на вулиці.
• ПВ, АПВ, ПВ1 та інші дроти підходять для прокладки зовнішньої проводки, але тільки за умови знаходження в трубах. Головний недолік - наявність одинарної ізоляції, що робить їх незахищеними до механічних впливів.
• ВБбвнг - виріб, що відрізняється вогнестійкістю і гнучкістю. Кількість жил від однієї до шести. Найчастіше застосовується для підключення переносних пристроїв.

Правила монтажу проводки на вулиці

При виборі дроти для зовнішньої проводки важливо врахувати особливості його прокладки. Тут існує ряд правил, що стосуються захисту і відстані до житлових будинків. Так, дистанція від кабелю до ганку повинна бути не менше 250 см, а до балкона або вікна - 100 і 50 см відповідно. Якщо проводка має вертикальне виконання, відстань від поверхні землі має становити 275 см, до балкона або віконного отвору - 100 і 75 см відповідно.

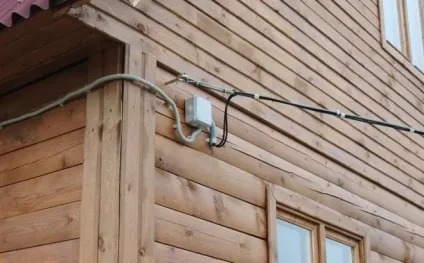

Якщо провід прокладається по стіні, варто дотримати ряд правил:

• У разі застосування окремо взятих проводів обов'язкове застосування пластикових або металевих труб.
• З'єднання проводів повинно забезпечуватися за допомогою клемників (скручування заборонена).
• При підвісі кабелю між будинками обов'язкове застосування троса і гофрованого рукава.
• З'єднання проводів повинно проводиться тільки в герметичних распредкоробкі.
• Монтаж проводки на даху заборонений.

У процесі прокладки проводів на вулиці варто врахувати ще ряд важливих нюансів. Так, мережа приватного будинку може підключатися до джерела живлення 3-х або однофазного напруги (380 або 220 Вольт відповідно). Якщо проводка робиться по повітрю, рекомендується застосування провода СИП-4.

Броньовані дроти марок ВБШв або АВБШв більше підійдуть для підземної прокладки. Особливість таких виробів - стійкість до води і механічних пошкоджень. Для зовнішньої проводки, як правило, застосовуються дроти з алюмінієвою жилою більшого перетину, що дозволяє знизити витрати на монтаж.

Короткі рекомендації по способу прокладки

Ще один фактор, який повинен бути врахований - спосіб прокладки. Найбільш популярні варіанти:

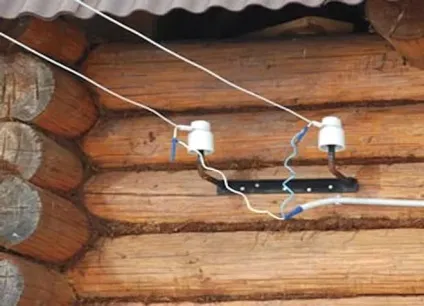

• Повітряний. Такий варіант підійде для випадків, коли кабель має довжину від 3-х метрів. Переваги методу полягають у високій швидкості монтажу та зручність обслуговування. З іншого боку, страждає естетичність і знижується ресурс вироби. У процесі такої прокладки застосовується сталевий трос, до якого за допомогою стяжок кріпиться сам кабель.

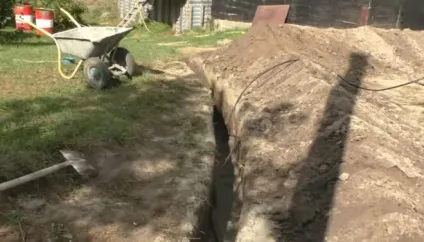

• Під землею. Цей спосіб застосовується в переважній більшості випадків, коли потрібно прокласти довгий кабель. Монтаж проводиться в кілька етапів - вибір типу кабелю, розмітка місця і прокладка. Глибина траншеї - близько 70 см. Знизу повинна бути «подушка» з піску товщиною близько 8-10 сантиметрів. Кабель повинен прокладатися без натягу, після чого він засипається піском, грунтом і в кінці трамбується.

Вибираючи провід для монтажу на вулиці, варто врахувати безліч чинників, а також заздалегідь продумати спосіб прокладки. Пам'ятайте, що від правильності вибору кабелю і дотримання правил ПУЕ в процесі прокладки залежить ваш спокій, безпеку, а іноді і життя.
