1. Стіна 2. Гідроізолятор 3. Цоколь 4. Отмостка 5. Піщана подушка 6. Грунт 7. Стяжка 8. Теплоізолятор 9. Пол

Цоколь - верхня площа підстави, що обгороджує зовні підпільний ділянку будови. За своєю структурою він як би продовження фундаменту, в зв'язку з цим піддається чималим навантаженням, ніж стіни, значить, будівельні матеріали для його створення повинні бути міцними, відрізнятися високими параметрами морозостійкості і не руйнуватися при дії атмосферних і підземних вод. Найчастіше для виготовлення цокольних виробів застосовують керамічну цеглу, бетон або готові бетонні блоки. Відстань від грунту до верхнього краю цоколя повинна бути не менше 50-70 сантиметри. У разі коли в цокольній частині планують зводити гараж або льох, то воно зростає до 1,5-2 м. Чим вище цоколь, завдяки тому представницьким виглядає житло, отже, невисока цокольна спорудження робить спорудження приземистим.

Якщо фундамент стрічковий
При стрічковому фундаменті цоколь можливо побудувати з бетонних корпусів, моноліту і кірпіча.Конструкцію з бетонних блоків формують після влаштування основи. Ряди блоків викладають з перев'язкою, монтуючи їх на бетонний розчин. Під час роботи з різними типорозмірами блоків можуть виникнути некратні модулі. У такому варіанті незакриті блоками простору наповнюють монолітним бетоном. Пропорції блоків можуть бути будь-якими, але все-таки краще буде, щоб їх висота була не менше розміру цоколя. Горизонтальні шви не підвищують якісні характеристики конструкції. Зовнішню поверхню цоколя з бетонних блоків декорують керамічної плиточкой, валуном або щебенем.

Цоколь з монолітного бетону виготовляють за участю опалубки, в яку заливають рідкий бетон. Для цього використовують спеціальні високоміцні цементи марки 300-400. Підняти якість і зміцнити цоколь можливо арматурним каркасом з труб, куточків або дроту. Потім распалубки бетонну площину чистять, зашпаровують всі порожнечі і дірки, а далі покривають конструкцію рідким цементним розчином. Для армування стінок використовують решітку з осередками 50 х 50 міліметри з дроту діаметром 5-6 мм.

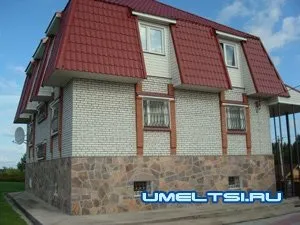

Чим вище цоколь, тим наочніше виглядає будинок

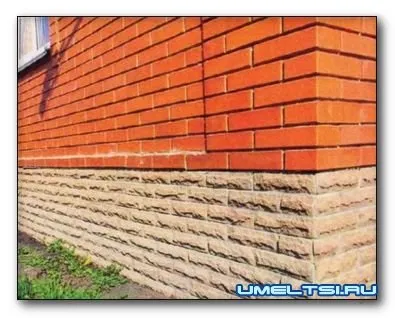

Цоколь з моноліту радять облаштовувати одночасно по всьому периметру будівлі без горизонтальних і вертикальних швів. Для укладання цегельного цоколя застосовують виключно повнотіла цегла М-100. Пустотіла можливо Cовсем не витримати перевантаження в горизонтальному напрямку. Висота конструкції - від 4х рядів цегли і більше, товщина - одну цеглину величиною 250 х 120 х 65 мм. Кладка повинна бути міцною, з гладкою зовнішньою поверхнею, із заповненням та розшивкою швів.
Основа цегляної кладки - перев'язка 2-ух рядів: ложкового і тичкового. Обробку цоколя з цегли допустимо виконувати натуральним або штучним каменем, плиткою, сайдингом.

види цоколя
Зовнішній вигляд цоколя безпосередньо залежить від того, як він пов'язаний із зовнішньою стіною. За співвідношенням до неї цоколь може бути виступаючим, западає або розташовуватися зі стіною в єдиній площині.
Той одразу ж виділимо що последне рішення експерти знаходять найгіршим. При влаштуванні цоколя на одному рівні зі стіною гідроізоляція залишиться незахищеною.

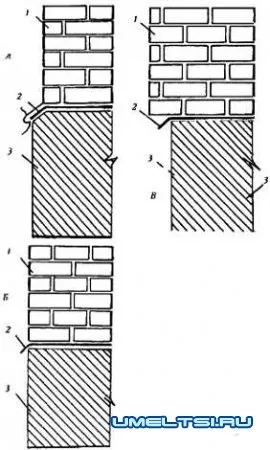

А - виступаючий; Б - в одній площині; В - западаючий; 1 - зовнішня стіна; 2 - гідроізоляція; 3 - фундамент

Найбільше ефективна западає структура. Першорядні її плюси - висока захист від механічних і атмосферних дій і економічність (на будівництво необхідно менше будівельного матеріалу, ніж на виступаючий приклад). Крім того, западаючий цоколь дозволяє обходитися без зливу для стоку дощової води, в зв'язку з тим що нависає край поверхні зашішает цоколь від дощів. Подібна конструкція виглядає більш за все сучасно, а виступ стіни цілком ховає гідроізоляцію. Втім споруда западаючі цоколя не завжди допустимо. Його не радять виконувати при досить тоненьких стінах споруди, при рваною кромці кладки з буту і при потребі найбільшої товщини по теплотехнічних причин.

Виступаючий цоколь роблять в тому варіанті, якщо в оселі є підпілля або підвал. Звичайно застосування даної конструкції показано для тоненьких стін, щоб не просто боротися з вологою, а також і бути захистом від холоду.

При стрічковому фундаменті цоколем як правило виступає його верхня частина, яка виступає над поверхнею ґрунту, а при столбчатом - стіни, що влаштовуються посеред стовпами. Цей випадок зветься забирка. Даний цоколь найчастіше використовується в дерев'яних будиночках зі стовпами-опорами. У цьому місці забирка не тільки робить роботу цоколя, але і виступає для зміцнення підпільного місця.
І, звичайно ж, на підбір цокольній конструкції в більшості своїй діє природа землі в тій ділянці, де зводять житло.

Якщо фундамент стовпчастий
При зведенні житла на стовпчастих фундаменті цоколь можливо здійснити у формі ростверку (конструкції верху стовпів) або забирки (конструкції між стовпами). Цоколь-ростверк може бути зроблений як перемички, армованої 4-6 залізними стрижнями діаметром 10-12 мм, укладеними по шару бетону товщиною 70 мм. Висота рядової перемички може мати 1/4 прольоту, але не менше 4-х рядів кладки. У дерев'яних будівлях ростверком може служити дерев'яна обв'язка з колод і бруса. І крім того ростверк роблять в якості монолітної або збірної залізобетонної балки. У варіанті пристрою даної монолітної конструкції цоколь не зобов'язаний спиратися на землю, посеред них і грунтом в проміжках між опорами необхідно залишати вільне місце близько 100-150 мм.

Формувати фактуру площині бетонного або залізобетонного цоколя необхідно ще при заливці бетону. Облаштування цоколя-ростверку необхідно приділяти значну увагу: при неправильному його вирішенні може деформуватися не один лише сам цоколь, але і будь-які понад конструкції.
Цоколь-забирку допустимо зробити з каменю, бетону, цегли, деревини. За законами він зобов'язаний заглиблюватися в землю на 30-50 см. Висота цегляної забирки повинна бути не менше 4-х рядів. Поверх конструкцію штукатурять цементним розчином. При цьому необхідно прагнути до того, щоб площину цоколя по всьому периметру будинку була однорідною і за формою, і за фактурою.

Якщо грунт пучинистих, під забиркою роблять піщану подушку шириною 150-200 мм. Ширина подушки може бути на 200 мм ширше забирки. Звичайно в зазначеній цокольній конструкції потрібно передбачити вентиляційні отвори.
Мінімальна товщина стінки забирки:
- для цегляної кладки - 120 мм;
- для армованого бетону -100-120 мм.

Будівельний матеріал забирки безпосередньо залежить від будівельного матеріалу стін споруди. У цегляних будівлях забирку, як правило, роблять з цегли, в дерев'яних -з колод або досок.Забірка з деревини може бути горизонтальної або вертикальної. Горизонтальну зводять з дощок шириною 40-60 мм.
Їх бічна площину повинна включати гребінь або скіс. Дошки заводять в окремі пази, зроблені в брусках, забитих в цегляну кладку стовпчастих фундаментів. На горизонтальну забирку необхідно пиломатеріал більшою шини - до 3 м, тому вона обходиться дорожче.

Для створення вертикальної конструкції копають траншею глибиною 40-60 см, в яку підсипають пісок, а на глибину 30-50 см від поверхні викладають горизонтальний брусок поздовжнім пазом вгору. Подібний же брусок встановлюють поверх, але пазом вниз, прикріплюючи його до обв'язки об'єкта і спираючи кінцями на підставу. Влаштовувати паз в обв'язці не радять, оскільки схоже спрощення знижує її надійність і тривалий термін служби. Товщина брусів - 10-15 см, ширина паза безпосередньо залежить від розмірів вставляється дошки. Горизонтальні і вертикальні бруси, а крім того, дошки забирок, що укладаються в грунт, необхідно просмолити для застереження загнивання.

На вертикальну конструкцію підходять невеликі дошки довжиною 0,7-1 м, що залишилися від спорудження будиночка, завдяки чому вона більш доступно. Але є і один істотний недолік: вертикальна забирка в варіанті загнивання нижніх кінців дощок просить повноцінної зміни, а в горизонтальній допустимо замінювати тільки нижні дошки.

Гідроізоляція цоколя від вологи
Цокольній конструкції може загрожувати потужний дощ, активне танення снігового покриву, а також дощові бризки, відлітають від вимощення. Шкідлива волога, просочивши лад. матеріал цоколя, в стані по капілярах піднятися до експлуатованих кімнат. Результати стануть шалено плачевними: зросте теплопровідність огороджуючих конструкцій, на стінах з'являться соляні плями (висоли), фасад цілком втратить свою красу. Щоб уникнути ці явища, потрібно зробити якісну гідроізоляцію.

Експерти кажуть, що найбільше намокає ділянку цоколя -30 см від рівня грунту. Це означає, що при влаштуванні гідробар'єру захищена висота звичайно зобов'язана бути не менше 30 см, а буде краще - 70-80 см. Якщо в помешканні присутня підвал, то виготовляють два гідроізоляційних пояса - в цоколі і в фундаменті на рівні підвалу або нижче. У цоколі будують горизонтальну гідроізоляцію, що перешкоджає капілярному підйому води.

Зустрічаються кілька видів гідроізоляційних систем, використовуваних для захисту цокольній конструкції. Найбільш відомі - обклеєна і обмазочна. Гідроізоляція, яка здійснюється з рулонних бітумних мембран товщиною до 5 мм (1-3 шари) і самоклеючих плівок (1 шар), зветься обклеєній. Вона охарактеризована великий адгезію до мінеральних основ, водонепроникність, трешіностойкостью.

Обмазувальна гідроізоляція це багатошарові водонепроникні шару з бітумних, бітумнополімерная мастик і емульсій, полімерних і полімерцементних розчинів. Переваги даних матеріалів -дешево вартість і простота нанесення. Недоліки - невисокі морозостійкість і, отже, менший термін функціонування (не більше п'яти років).
