Які бувають види анкера

Безліч монтажно-будівельних робіт вимагають прикріплення до конструкцій з крихких і твердих матеріалів (цегли, бетону) інших елементів.

У таких випадках застосовується металевий виріб, зване анкер, принцип дії якого полягає в створенні необхідної зчіплюються сили між підставою і прикріплюється виробом. Такий тип кріплення характеризується надійністю, міцністю і простотою, тому його найчастіше використовують для фіксації великих і масивних елементів.

Розрізняють 3 принципу роботи анкера:

• механічне блокування,
• використання сил тертя.

Для анкерів, що використовують механічне блокування, потрібно формування отворів спеціальної форми (з внутрішньою порожниною). Тому цей спосіб також називається анкеруванням формою.

Які бувають анкера

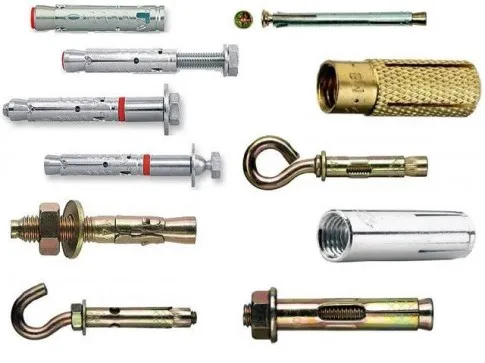

Хоча за принципом дії розрізняють лише 3 типи анкерів, але за конструктивною ознакою їх можна розділити на більше число груп: клинові, забивні, з гайкою, гаком, кільцем і т. Д. Така різноманітність дозволяє легко підібрати найбільш ефективний кріплення для кожного конкретного випадку.

Наприклад, одним з найпоширеніших є анкер клиновий, принцип роботи якого полягає в розпирання втулки (гільзи) клином при затягуванні гайки. При цьому діаметр отвору в матеріалі підстави повинен строго відповідати розмірам анкера, забезпечуючи максимальну силу тертя між Распертов втулкою і внутрішньою поверхнею отвори.

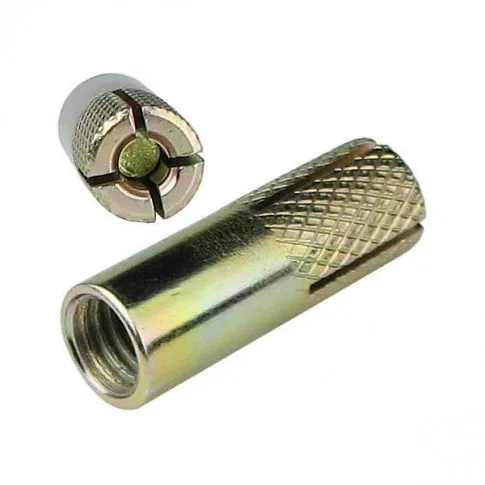

Також широко поширений принцип забивання анкер-клину, що полягає в контрольованому розпирання сердечника конусної форми в сегментированной втулці.

Іншим різновидом цих кріпильних виробів є стельові анкери, конструктивно складаються з металевого стержня, забезпеченого стопорній капелюшком і клиноподібним хвостовиком, і розпірного клина. Їх монтаж виконується забиванням стержня в отвір і подальшим забиванням распорного клина врівень зі стопорною капелюшком.

Більш складними є втулкові анкери, що складаються зі сталевої втулки, всередині якої встановлена ​​распорно-тягова система. Її елементами є конусна шпилька і фланцева гайка. Така конструкція забезпечує більшу універсальність таких анкерів, що істотно розширює сфери їх застосування. Їх встановлюють в підготовлені отвори і шляхом затягування гайки або болта притискають сегментированную втулку до внутрішніх стінок отвору.

При цьому слід враховувати, що при більшому моменті затягування збільшується не тільки надійність кріплення на виривання, але і навантаження на матеріал підстави. Тому важливо до початку монтажних робіт розібратися, як працює анкер і в яких областях доцільно застосування того чи іншого його типу.

Наприклад, вищеописані типи анкерів (використовують силу тертя) не пристосовані для фіксації в пустотілих або тонкостінних будівельних конструкціях. У таких випадках доцільно кріплення за принципом зовнішнього або внутрішнього упору за допомогою гвинтів Моллі і самовстановлюються складних пружинних або перекидних анкерів.
