Яка висота каналізаційного колодязя розрахунок глибини і обсягу згідно СНиП

Облаштування системи водовідведення передбачає установку каналізаційного колодязя. Цей елемент очисної конструкції грає ключову роль при проведенні ремонтних робіт і таких профілактичних заходів, як відкачка, промивання і чищення. Запорукою безперебійної роботи системи є грамотний розрахунок обсягу і глибини накопичувальних резервуарів і правильно виконаний монтаж. Розглянемо, як визначити висоту каналізаційного колодязя і розрахувати обсяг резервуарів.

Каналізаційні резервуари роблять з:

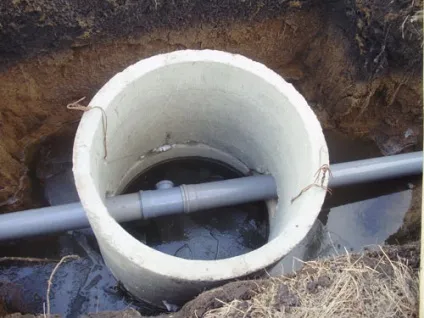

Правильно вибравши відповідний за розміром резервуар, власник ділянки позбавляє себе від проблем, пов'язаних з експлуатацією споруди

Якщо орієнтуватися на призначення каналізаційних резервуарів, то вони бувають декількох видів.

Оглядові колодязі являють собою шахти, оснащені камерою всередині, в стінах якої входить і виходить патрубки з'єднуються шляхом облаштування спеціального лотка. Вони призначені для здійснення контролю за очисною спорудою.

Головна відмінність конструкції в тому, що колектор і труба водо відвідного трубопроводу в ній замінюють відкритий лоток

Через оглядові конструкції забезпечується вільний доступ до трубопроводу для виконання профілактичних заходів, а також необхідних ремонтних робіт. Їх встановлюють на довгих прямих ділянках і в місцях з'єднань, де трубопровід змінює напрямок або ухил. Залежно від цього виділяють лінійні і поворотні конструкції.

Основна функція таких колодязів - нівелювати перепади висоти очисних споруд в разі, якщо цей показник перевищує допустимий рівень.

Установка перепадні резервуара дозволяє об'єднувати трубопроводи в одну мережу і підключати каналізаційні труби вище рівня розміщення лотків. З їх допомогою можна вирішити відразу кілька завдань:

1. Запобігти високу швидкість стічних вод, що розвивається через підвищення кут нахилу місцевості.
2. З'єднати каналізаційні випуски та глибоко закладені під землею колектори.
3. Обвести каналізаційний трубопровід навколо місць перетину підземних конструкцій.

Залежно від внутрішнього устрою перепадні колодязі можуть мати багатоступеневу шахову конструкцію, а також можуть бути оснащені швидкотоків для розгону уповільнюють потоків або відбійно-водозливної стінкою.

Резервуари накопичувального типу є сучасною модифікацією вигрібних ям.

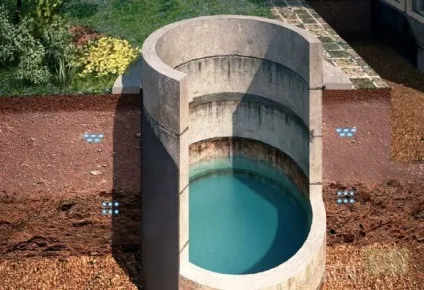

Накопичувальні колодязі акумулюють стоки

Герметичні ємності потребують періодичного очищення від вмісту, здійснити яку можна шляхом залучення спецтехніки.

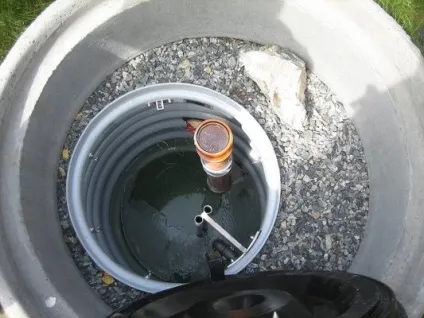

Покликані очищати стічні води від сміття і важких суспензій. Фільтраційні резервуари встановлюють в тих випадках, коли ділянка розташовується на піщаних, а також супіщаних типах грунтів.

Головна умова для установки фільтраційного колодязя - підземні води нижче підстави не менш, ніж на 1 метр

Виробники очисних споруд для побутового застосування пропонують широкий вибір фільтраційних резервуарів, розрахованих на різний обсяг.

Каналізаційні споруди використовуються людьми вже не одну сотню років. Цілком логічно, що технологію їх облаштування за цей період відпрацювали до дрібниць. Чіткі вимоги і вказівки по будівництву очисних споруд наведені в СніП2.04.03-85 «Каналізація. Зовнішні мережі та споруди ».

У документі зазначено, що при облаштуванні септика в приватному домоволодінні між випуском з дому внутрішньої каналізації і приймальною камерою очисного пристрою повинен бути встановлений оглядовий колодязь.

Для доочищення і утилізації стоків після септика рекомендується обладнати ще й фільтраційний резервуар

Згідно СНиП, оглядові колодязі необхідно встановлювати в місцях приєднання в разі підключення місцевої каналізації до центрального колектора, а також:

• на довгих прямих ділянках трубопроводів;
• при поворотах трубопроводу і в місцях входу відгалужень;
• при зміні ухилу розташування або діаметра труб.

Увага! Якщо діаметр труб зовнішньої каналізації сягає 150мм, відстань між резервуарами повинна складати 35 метрів, якщо розмір перетину труб 200 мм - дистанцію збільшують до 50 метрів.

Що стосується фільтраційних і накопичувальних колодязів, то тут діють інші норми розташування. Вони засновані на дотриманні віддаленості колодязя від значущих об'єктів на прилеглих ділянках:

• 1 метр до господарських будівель;
• 5 метрів до фундаменту житлового будинку;
• 3 метра до забору і автомагістралі;
• 20 метрів до посадок городніх культур;
• 30 метрів до водойми або свердловини з питною водою.

Діючі норми покликані запобігти попаданню в грунт неочищених стічних вод, яке може статися в результаті виходу очисної споруди з ладу.

Ряд вимог пред'являє СНиП та до конструкції очисного пристрою для автономної каналізації. Оглядовий резервуар повинен включати чотири основних елементи:

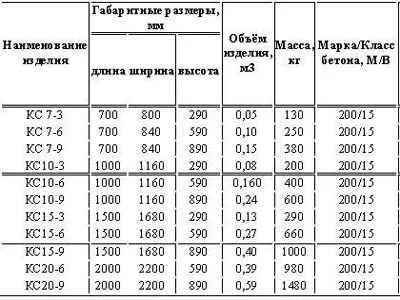

Розміри залізобетонних кілець, використовуваних при облаштуванні каналізаційних колодязів

Форма захисної кришки визначається геометричними розмірами горловини. При облаштуванні очисних споруд традиційно встановлюють люки круглої форми. Розміри і габаритні характеристики зовнішніх люків регламентуються ГОСТ 3634 99. Ключовим критерієм при виборі форми і розміру вироби є область його застосування.

Таблиця стандартних розмірів круглих люків

При зведенні автономних каналізаційних колодязів використовують пластикові або чавунні люки діаметром 450-550 мм.

Параметри бетонних фільтраційних конструкцій варіюються в межах:

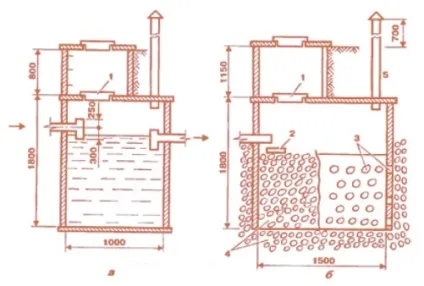

Габарити фільтруючих резервуарів круглої форми складають 1,5-2 метра при глибині залягання 2,5 метра. Розміри ємностей прямокутної форми в середньому складають 2х2,8 метра.

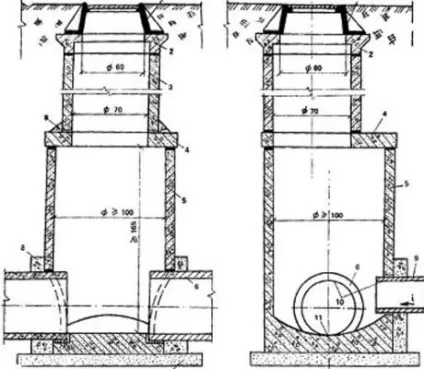

Перетин шахти повинно бути таким, щоб людина могла безперешкодно спускатися в колодязь і в разі необхідності виконувати прочищення системи і заходи з обслуговування каналізаційних труб. Висота робочої частини оглядового колодязя визначається виходячи з росту людини і в середньому становить 1,8 метра.

Глибина котловану накопичувального резервуара також не повинна перевищувати 2,5 метра

Діаметр котловану під очисну споруду повинен бути на півметра більше розміру колодязя. Між нижньою частиною каналізаційної труби і рівнем дна котловану витримують відстань 60-70 см. При високому рівні підземних вод при облаштуванні каналізаційного колодязя обов'язково прокладають гідроізоляцію.

Чинними нормами регламентуються і розміри резервуарів. Цей параметр безпосередньо залежить від діаметру прокладеного трубопроводу.

Діаметр каналізаційних колодязів згідно СниП повинен складати:

При облаштуванні колодязів квадратної форми, довжина кожної сторони резервуара повинна бути не менше 1 метра.

Ряд вимог пред'являє діючий нормативний документ і до матеріалу виготовлення каналізаційних колодязів.

Очисні споруди повинні мати високі параметри міцності і герметичності

При облаштуванні каналізаційних колодязів допустимо використовувати:

• Конструкції із пластику виробничого зразка. Виготовляються в повній відповідності з ГОСТами. Завдання споживача - вибрати виріб оптимальних розмірів.
• Бетонні кільця. Залізобетонні вироби також випускаються заводами відповідно до чинних норм і представлені в продажу в широкому асортименті.
• Бут або цегла. Вологостійкі матеріали використовують при будівництві каналізаційних колодязів власними силами. Але через трудомісткість монтажу вологостійкий цегла і бутовий камінь застосовують набагато рідше.

Головним достоїнством пластикових конструкцій є те, що їх випускають вже оснащеними випусками, розміри яких чітко відповідають стандартам труб, виконаних з будь-яких типів матеріалів: пластика, азбесту, цементу. Шахти виробничого зразка відразу після установки можуть бути підключені протягом 15-20 хвилин до будь-якої системи каналізації.

Глибина каналізаційного колодязя відповідно до чинного СНиП повинна визначатися виходячи з досвіду облаштування експлуатаційних мереж конкретного району.

Глибина закладення резервуара залежить від структури і типу грунтів

• 30 см при установці патрубків діаметром в межах 500 мм;
• 50 см для патрубків більшого діаметра.

Відповідно до пункту 4.8 чинного СНиП при зведенні каналізаційного колодязя з цегли глибина конструкції повинна бути не менше 70 см до верху патрубка.

Порада: щоб попередити замерзання води в холодну пору, при укладанні трубопроводу необхідно передбачити ухил в 0,03 метра на кожен метр довжини. Він сприятиме надходженню стічних вод в накопичувальний резервуар самопливом, без застосування додаткових насосів.

При розрахунку обсягу каналізаційного колодязя використовують формулу: V = L х 3,14 х R2, де V - сумарний обсяг за місяць, L - висота резервуара, R радіус ємності, зведений в квадрат. Для визначення радіуса будується конструкції, який, відповідно, становитиме ½ її діаметра, значення обсягу V ділять на 3,14 і на значення висоти. Як згадувалося вище, висота резервуара в середньому не перевищує 2,5 метра.

Приклад, для зведення резервуару місткістю 8 кубометрів при висоті споруди в 2,5 метра буде потрібно резервуар діаметром 2 метри. При розрахунку до отриманого значення завжди додають 20% про запас.

Керуючись нормативами при розрахунку габаритів і зведенні каналізаційного колодязя, ви убезпечите себе від проблем, пов'язаних з експлуатацією очисної споруди, звівши до мінімуму ризик виведення з ладу колодязя і зараження навколишнього середовища. Ще простіше і надійніше - довірити всі етапи проектування та облаштування системи водовідведення фахівцям.
