Всім привіт! У минулій статейці я заїкнувся про те, що нашу віртуальну мережу, зібрану в GNS 3 можна пов'язати з нашої реально існуючою мережею. Сьогодні ми з вами обговоримо, як це можна реалізувати на практиці. Ну що зацікавив? Тоді вперед!

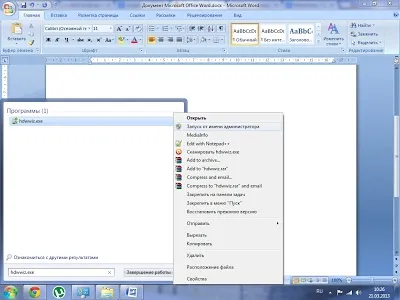

Для початку нам потрібно створити loopback інтерфейс на робочої станції, на якій встановлений GNS 3. Для це запускаємо майстер установки обладнання hdwwiz.exe з правами адміністратора (Натискаємо Пуск, в полі пошуку вводимо hdwwiz.exe, клацання правою кнопкою миші, запуск від імені адміністратора ).
Запускаємо hdwwiz.exr від імені адміністратора
У першому вікні без роздумів натискаємо кнопку «Далі». У наступному вікні вибираємо пункт «Установка устаткування, вибраного зі списку вручну».
Установка устаткування, вибраного зі списку вручну
Далі вибираємо розділ «Мережеві адаптери» і знову натискаємо на кнопку «Далі».
Вибираємо розділ Мережеві адаптери

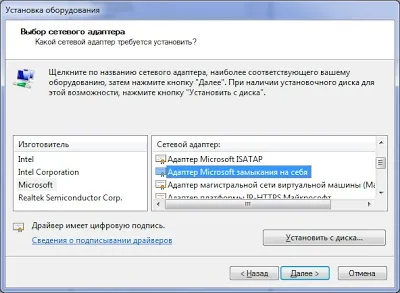

У наступному вікні, в лівій його частині, вибираємо «Microsoft», в правій частині вибираємо «Адаптер Microsoft замикання на себе». І знову ж таки натискаємо на кнопку далі.
Встановлюємо loopback інтерфейс

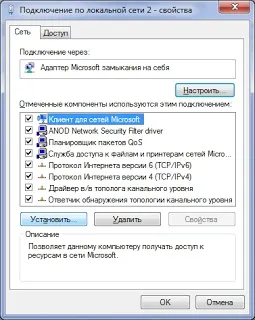

У наступному вікні підтверджуємо нашу впевненість в бажанні установки loopback інтерфейсу, натиснувши на кнопку «Далі». Чекаємо деякий час до завершення установки і натискаємо на кнопку «Готово». Тепер якщо ми перейдемо в панель Windows. що відображає мережеві підключення, то ми побачимо, що у нас з'явилося одне нове з'єднання з мережею, в моєму випадку за замовчуванням воно називається «Підключення по локальній мережі 2». Якщо ми відкриємо його властивості, то в графі «Підключення через:» ми не побачимо реального мережевого пристрою, через яке здійснюється підключення, а побачимо тільки що нами доданий «Адаптер Microsoft замикання на себе».
Властивості створеного мережевого підключення
Після цього переходимо безпосередньо до GNS 3. До робочої область проекту додаємо маршрутизатор і елемент під назвою Хмара.
Хмара і маршрутизатор, додані в робочу область GNS3
За допомогою подвійного клацання миші по зображенню хмари в робочій області, переходимо до його налаштувань. У лівій панелі клацаємо по напису «С1», в правій частині вікна на закладці «NIO Ethernet», в пункті «Generic Ethernet NIO» вибираємо тільки що створений нами loopback інтерфейс. Натискаємо на кнопку «Add», розташовану трохи нижче. Після чого натискаємо на кнопку «Apply» і закриваємо це вікно.
Пов'язуємо хмара з loopback інтерфейсом робочої станції
З'єднуємо наше хмара і маршрутизатор за допомогою інструменту «Add a link - Fast Ethernet».
З'єднання хмари і маршрутизатора
Натиснувши на зелену кнопку включаємо наш маршрутизатор. Переходимо до його консолі. І налаштовуємо його інтерфейс FastEthernet 0/0 наступним чином:
R 1 (config) # int fastEthernet 0/0
R1 (config-if) #ip address 172.20.20.1 255.255.255.0
Після цього спробуємо з маршрутизатора пропінгувати наш loopback інтерфейс:
Маршрутизатор бачить нашу робочу станцію

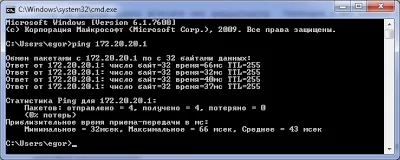

Аналогічний результат буде і в тому випадку якщо ми пропінгуем з нашої робочої станції інтерфейс маршрутизатора:
Робоча станція бачить маршрутизатор
