Як зробити водонагрівач для дачі своїми руками етапи робіт

Наявність гарячої води в будинку істотно підвищує комфорт відпочинку за містом. Саме тому все більше дачників прагнуть організувати на своїх шести сотках хоча б яке-небудь гаряче водопостачання. Дозволити собі покупної водонагрівач можуть не всі. Навіть якщо підібрати підходящу модель за доступною ціною, немає гарантії, що прилад буде нормально працювати в дачних умовах, без хорошого тиску в трубах і стабільного напруги електромережі.

Ще один можливий варіант - це спробувати змайструвати водонагрівач для дачі самостійно. Саморобні пристрої можуть працювати від самих різних джерел енергії. Про різновиди водонагрівачів, які можна зібрати самостійно, ми поговоримо в сьогоднішній статті.

електричний

Для початку слід зазначити, що самостійно збирати електроприлади різного роду можна тільки в тому випадку, якщо ви добре розбираєтеся в подібній техніці і володієте необхідними знаннями з електробезпеки. В іншому випадку, зроблене вами пристрій може заподіяти шкоду життю і здоров'ю ваших домочадців.

Якщо ви вважаєте, що досвід і знання дозволяють вам змайструвати водонагрівач в домашніх умовах, ми пропонуємо вам варіант приладу, який можна легко зібрати власноруч.

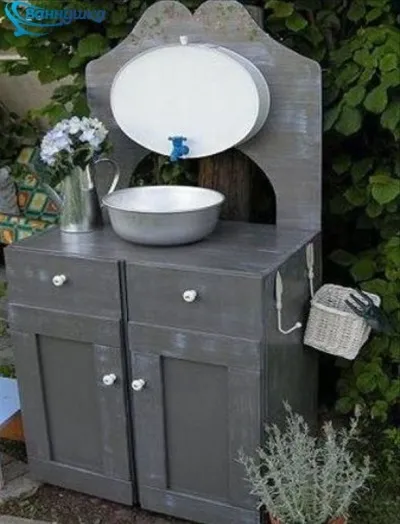

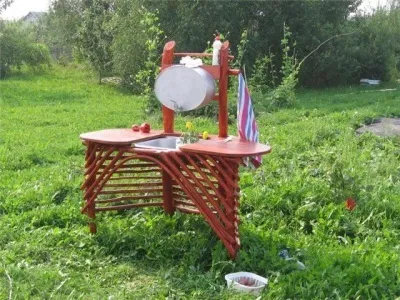

Створювати наш прилад ми будемо на основі пристрою, який називається «Мойдодир». Воно являє собою умивальник з приєднаним до нього баком для води, який оснащений водонагрівачем. Коштує таке пристосування зовсім недорого, в районі двох-трьох тисяч рублів. Наше завдання - удосконалити «Мойдодир», забезпечивши його баком більшого обсягу (120 літрів) і насосом, що дозволяє автоматично заповнювати бак.

• В першу чергу, потрібно знайти підходяще для розміщення бака місце. Він не повинен заважати пересуванню в кімнаті. Крім того, слід розташувати бак так, щоб він був недоступний для маленьких дітей.
• Потім прорізаємо в бачку отвір і вставляємо в нього клапан з поплавком - таким, які використовуються в зливних бачках унітазів. Щоб система запрацювала, штангу, яка утримує поплавок, потрібно зробити трохи коротше.
• Далі приєднуємо бак до змішувача умивальника або мийки. Зручніше за все робити це за допомогою спеціального шланга від пральної машинки.
• Встановлюємо нагрівальний елемент в попередньо вирізаний для нього отвір. Ущільнюємо з'єднання, використовуючи гумові прокладки. Краще всього вибрати для цих цілей нагрівач, розрахований на потужність 1.2 кВт, оснащений терморегулятором.
• На електропроводку встановлюємо пристрій захисного відключення з парою індикаторів, один з яких буде сигналізувати про те, що наш пристрій включено, а інший - про те, що йде процес нагрівання.
• Для того щоб система працювала більш ефективно, рекомендується утеплити бак, обернувши його теплоізоляційним матеріалом. Сховати водонагрівач або надати йому більш естетичний вигляд можна, якщо спорудити для нього акуратний короб.

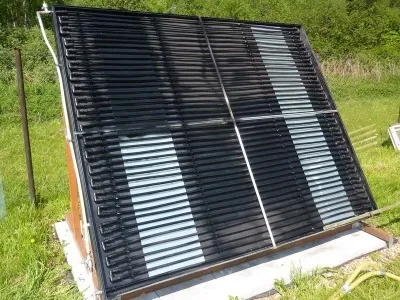

З нагріванням від сонця

Необхідні інструменти, матеріали і принцип роботи

• скляна вата;
• дерев'яний брус;
• труби діаметром 20 мм;
• листи скла;
• профільна квадратна труба діаметром 20 мм;
• металеві профілі;
• металеві куточки;
• утеплювач для скла;
• листи тонкого металу;
• бак для води потрібного обсягу;
• фітинги;
• саморізи;
• дюбелі;
• термостійкий чорна матова фарба;
• водостійка фанера;
• водопровідні труби;
• теплоізоляція для труб;
• труба з високим ступенем теплопровідністю (для змійовика);
• дриль;
• апарат для зварювання.

Як зробити теплообмінник?

Теплообмінник - це ємність, в якій циркулює і нагрівається вода, оснащена двома виходами. Через один вихід в ємність надходить холодна вода, а через інший - виливається гаряча.

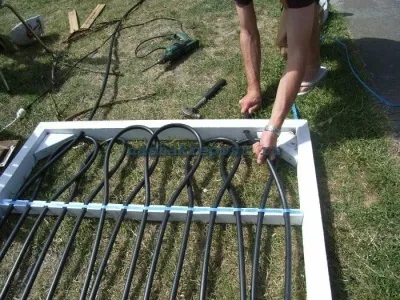

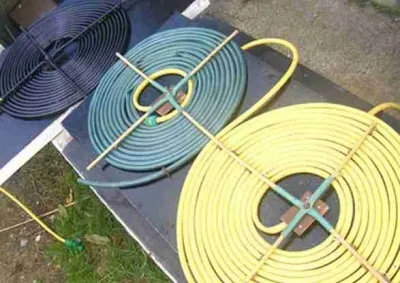

Для того щоб зібрати теплообмінник, спочатку потрібно виготовити змійовик. Змійовик являє собою вигнуту по спіралі металеву трубку. Він потрібен для того, щоб забезпечити максимально ефективний нагрів води.

Трубка, з якої ви будете робити змійовик, повинна добре проводити тепло. Найкраще для цієї мети підходять вироби з міді.

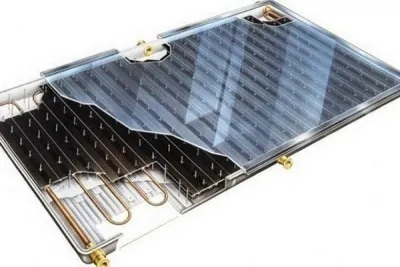

Як зробити абсорбер для колектора?

Зібраний нами теплообмінник повинен нагріватися від сонячного тепла. Але щоб великі обсяги води в баку прогрівалися під сонцем швидко і рівномірно, площі одного тільки теплообмінника недостатньо. Потрібно спорудити ще одне, більше за площею пристрій, який буде акумулювати тепло, і передавати його водонагрівача. Подібне пристосування називають «абсорбер».

Абсорбер можна зробити з тонких металевих листів, які, як відомо, дуже добре нагріваються і довго зберігають тепло. Між пластин прокладаються трубки, а поверх - скляні листи. Внизу конструкції знаходиться товстий шар утеплювача, в ролі якого зазвичай виступає скловата.

Як зробити короб для водонагрівача?

Для того щоб наша конструкція добре трималася, плюс була захищена від впливів зовнішніх чинників, слід укласти її в короб. Короб буде виконувати функцію своєрідної опорної рами, і забезпечувати додаткову теплоізоляцію.

Збирати короб ми будемо з дерев'яного бруса. Його висота повинна бути не менше 70 мм. Дно застилає листами вологостійкої фанери, а краю утеплюємо за допомогою тієї ж мінеральної вати.

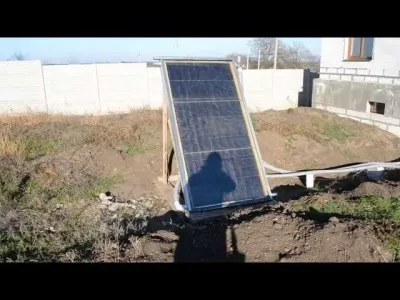

Як зібрати сонячний водонагрівач?

Збірку приладу, що використовує для нагрівання води сонячне тепло, виробляємо в наступному порядку:

• викладаємо перший шар - це буде фанерна підкладка;
• на підкладку встановлюємо теплообмінник;
• поверх теплообмінника укладаємо абсорбер;
• фарбують абсорбер в чорний колір;
• збираємо короб з бруса;
• поверх абсорбера викладаємо скляні листи.

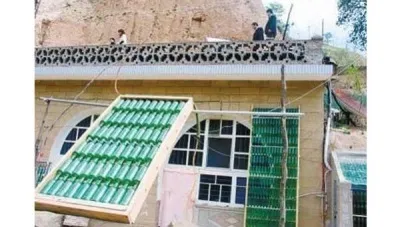

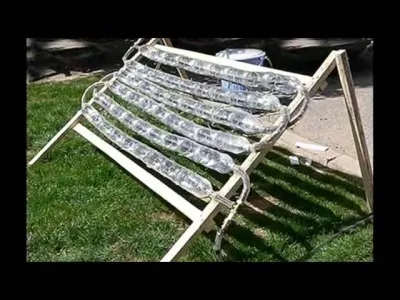

Водонагрівальна система з пластикових пляшок

Ще один цікавий варіант водонагрівача для дачі, який можна змайструвати своїми руками - це пристрій для нагріву рідини, зібране з пластикових півторалітрових пляшок.

Набір необхідних матеріалів буде дуже доступним: все потрібне для роботи ви без проблем знайдете в найближчому господарському магазині. Отже, вам знадобляться:

• герметик, відповідний для виробів із пластику;
• з'єднувальні труби з полівінілхлориду;
• пара кранів - вентильних або кульових.

• Перше, що слід зробити - це підготувати пластикові пляшки. Ретельно їх промиваємо, звільняємо від етикеток. Потім в днище кожної пляшки проробляємо отвір, діаметр якого відповідає діаметру її горлечка. Зауважимо, що всі пляшки бажано повинні бути однаковими за формою і розміром - так працювати буде зручніше, а конструкція буде виглядати більш естетично.
• Наступний етап - це збірка основного елемента нашого майбутнього водонагрівача. Беремо дві пластикові пляшки, і шийку однієї вставляємо в днище інший. Збираємо ланцюжок приблизно з 10 пляшок, потім приступаємо до наступної. Кількість ланцюжків нічим не обмежена. Для найбільшої надійності всі з'єднання змащуємо герметизирующим складом.
• Далі слід знайти підходяще місце для установки водонагрівача. Найкраще для цих цілей годиться південна сторона даху. Якщо дах шиферний, ланцюжки з пляшок укладаємо в западини між «хвилями».
• Пропускаємо між пляшками в ланцюжку гнучку пластикову трубку, ланцюжки з'єднуємо між собою за допомогою сполучних труб.
• Встановлюємо по обох кінцях сонячної «батареї» по одному виходу для води. Приєднуємо систему до баку, з якого буде надходити холодна вода.

Продуктивність такого водонагрівача, зробленого своїми руками, досить для того, щоб нагрівати до 60 літрів рідини на годину. Але втрати тепла будуть дуже великі, тому на практиці цей показник буде значно менше. Якщо обсяг бака складає близько 100 літрів, то протягом сонячного дня вода з нього прогріється до 40-45 градусів два або три рази.
