Як зробити тепловентилятор своїми руками пристрій саморобного агрегату

Самостійна установка тепловентілятора

Перед самостійною збіркою необхідно ретельно вивчити пристрій тепловентілятора. Він складається з трьох основних частин:

• окремого корпусу (металевого або пластикового);
• вентилятора;

керамічного, спірального або трубчастого нагрівального елементу.

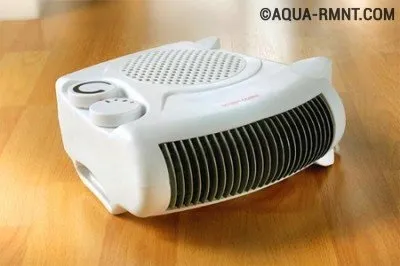

Розмір, потужність і дизайн сучасних тепловентиляторів дозволяють використовувати їх в приміщеннях самого різного призначення - від простого гаража до вітальні в будинку

Спосіб установки, габарити і потужність обігрівачів бувають різними. Принцип роботи досить простий: потік холодного повітря вентилятором направляється до нагрівального елементу, де температура його підвищується на певну кількість градусів, а потім, вже нагріте, поширюється по кімнаті. Основна перевага стаціонарного обігрівального приладу полягає в ефективному, швидкому підігріві повітря на обмеженій території. Крім того, невеликий пристрій зручно переносити з місця на місце і використовувати лише при необхідності.

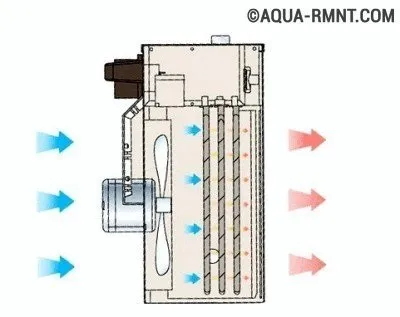

Сині стрілки позначають холодне повітря, який надходить в корпус пристрою і під дією вентилятора спрямовується до нагрівальних елементів. Червоні - нагріте повітря, що має певний напрям

Багато моделей, в тому числі і самостійно виготовлені, можна використовувати в спеку, відключивши нагрівальні елементи, тим самим перетворивши апарат в звичайний вентилятор.

Тепловентилятори зі слабкою потужністю продаються за ціною від 500 до 700 рублів. За ці ж гроші можна зібрати більш потужний пристрій, витратившись тільки на контролер, вентилятор або блок живлення

Вивчивши схему пристрою приладу, необхідно підібрати деталі, які стануть в нагоді для збірки. Більшу частину їх навіть не доведеться купувати: в будь-якому будинку знайдуться несправні пристрої, відповідні матеріали, дроти, кріплення, інструменти. Можна вибрати один із запропонованих варіантів або спроектувати свій. Розповімо докладніше, як зробити тепловентилятор своїми руками з канального вентилятора і блоку живлення.

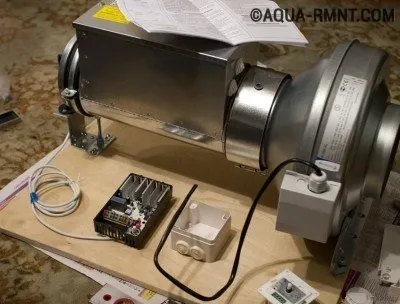

Теплова гармата спрямованої дії

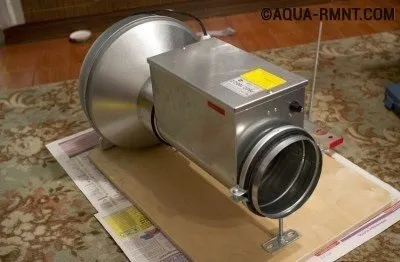

Теплова гармата власного виробництва має достатньо потужності, щоб без праці обігріти гараж, підсобне приміщення або робочий кабінет в будинку

Для складання знадобляться:

• шматок фанери 16 мм завтовшки;
• вентилятор (канальний);
• регулятори температури і оборотів;
• нагрівальний елемент PBEC (2,2 кВт);
• кріплення (хомут, кронштейн, шпильки, гайки, шайби);
• коліщатка.

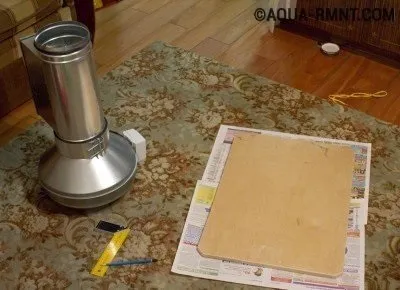

З фанери випилюємо прямокутник приблизно 47 см х 67 см, зачищаємо наждаком нерівності і кути.

Підстава з фанери вибрано не дарма: воно легке, плоске, а головне - не проводить електричний струм, що важливо при виникненні форс-мажорних обставин

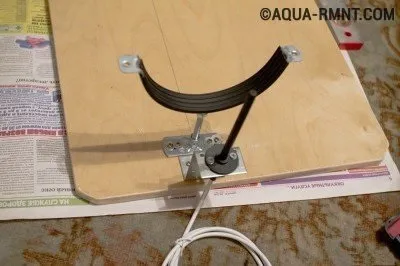

З'єднуємо муфтою дві центральні деталі - вентилятор і нагрівальний елемент. Отриману конструкцію фіксуємо на фанерній підставі за допомогою кронштейна і сантехнічного хомута.

Кріпильні деталі підбираємо таким чином, щоб вони міцно фіксували елементи пристрою і не завдавали їм шкоди. Наприклад, саморізи відмінно підійдуть - вони не руйнують фанеру

Як кріплення підійдуть саморізи (16 мм). Встановлюємо термодатчик (наприклад, TG-К 330), необхідний для контролю температурного режиму, поруч з ним ще два пристрої - для регулювання обертів і температури.

Поєднуючи деталі тепловентілятора між собою, не забуваємо про безпеку приладу: місця з'єднання проводів і кабелів повинні бути обов'язково ізольовані

Як термічного регулятора підійде Pulsar 3.6. Після установки всіх необхідних приладів і деталей з'єднуємо їх за схемою.

Схеми управління приладом можна знайти в спеціальній літературі, інструкціях до пристроїв типу електричного вентилятора або на вузько сайтах

Для зручності користування до основи з фанери прикручуємо коліщатка.

Невеликі ролики, прикручені з нижньої сторони, роблять саморобний тепловентилятор зручнішим для переміщення по кімнаті, особливо, якщо він має велику вагу

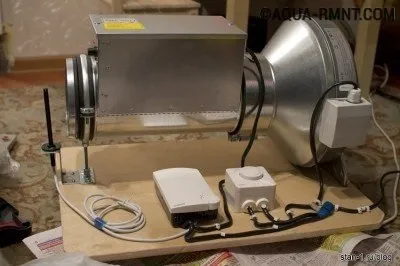

Ну ось і все - саморобна теплова гармата готова.

Намагайтеся розміщувати деталі пристрою таким чином, щоб при необхідності було легко розібрати кожну з них і зробити заміну вийшли з ладу,

Як і будь-який саморобний тепловентилятор, даний прилад має мінуси. Наприклад, при зупинці пристрою напруга на нагрівальний елемент залишається, а це досить небезпечно, так як виникає перегрів і можлива аварійна ситуація. Ситуацію може виправити установка реле для своєчасного відключення електроживлення регулятора температури. Ще один мінус - неповноцінний обігрів приміщення, але це недолік практично всіх стаціонарних тепловентиляторів.

Нагрівальний прилад з блоку живлення

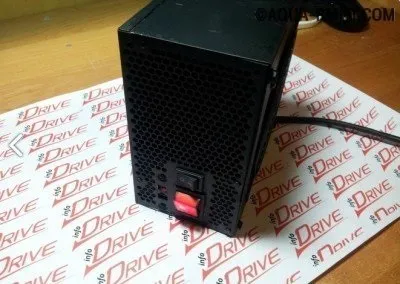

Нагрівальний прилад з комп'ютерного блоку живлення зовні нічим від нього не відрізняється, так як основні елементи - вентилятор і нагрівальний елемент - знаходяться всередині корпусу

Необхідні деталі і матеріали:

• старий комп'ютерний БП;
• блок живлення 12 В (до 300 мА);
• термопредохранитель;
• термоусадка;
• кріплення і дроти;
• паяльник;
• 3 м ніхромового дроту;
• лист склотекстоліти.

Роль корпусу зіграє старий блок живлення ПК, тому дістаємо з нього всі нутрощі, крім кулера.

Всі крім кулера з блоку живлення потрібно видалити. Для того щоб розібрати старий блок живлення ПК і зібрати з нього тепловентилятор, необхідні звичні для домашнього використання інструменти - кусачки, ножівка, плоскогубці і викрутка

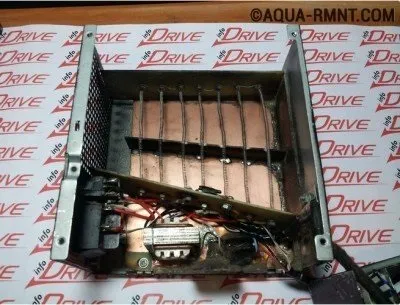

З склотекстоліти споруджуємо каркас для підігрівача. Матеріал ріжемо ножівкою, а потім окремі елементи з'єднуємо з допомогою паяльника. Підігрівач готуємо так: на підготовлений каркас наметовому дріт у вигляді спіралі і фіксуємо її кінці гвинтами. Гвинти з'єднуємо проводом. Кабель живлення підігрівача оснащуємо термозапобіжника, який відключить прилад при перегріванні. Перегрівом вважається момент, коли температура долає поріг в + 70 ° С.

Для живлення вентилятора в корпус вставляємо БП 12 В. Блок живлення можна придбати або зробити самостійно. Підключаємо вентилятор - при подачі електроструму він починає обертатися. Збираємо інші елементи за схемою і перевіряємо готовий прилад на працездатність.

Приблизно так виглядає принципова схема тепловентілятора, зібраного своїми руками. Роль силового роз'єму зіграє вимикач харчування нового пристрою

Не забуваємо помістити саморобний тепловентилятор на безпечну вогнезахисну підставку або гумовий килимок, щоб запобігти загорянню в разі аварійної ситуації.

Ось бачите, знаючи, з чого складається пристрій і як воно функціонує, можна швидко усунути поломку або замінити один з елементів на більш модифікований. Невеликі саморобні прилади працюють тривалий термін без ремонту і мають безліч застосувань. Наприклад, друга модель (із запропонованих вище) може використовуватися в електрокаміні як нагрівальний елемент.

Я бачив саморобний тепло-вентилятор. Він був зроблений з автомобільного радіатора охолодження, бочка з електро нагрівальним ТЕН'ом всередині, і вентилятора на 12В підключеного до невеликого блоку живлення, який регулювався. І це все на каркасі з металевого куточка. Працює цей тепло вентилятор добре, прогріває цегляний гараж до 20+ градусів. Але тільки гараж утеплений, включаючи ворота.

Другий варіант викликає у мене певні сумніви щодо його ефективності - навряд чи він прогріє велике приміщення. Якщо у вас немає терморегулятора, можна зібрати тепловентилятор і без нього. Найпростіший тепловентилятор можна зробити так: накрити електричний козел бляшаним коробом і направити на нього вентилятор.
