Як зробити тайник в стіні своїми руками

Вітаємо дорогою Новомосковсктель на нашій сторінці! Нижче описується, як можна зробити схованку, який буде відкриватися за допомогою рухомої дверцята. На розсувні двері прикріпимо картину, де буде намальована кнопка, щоб її відкрити, просто потрібно натиснути на цю кнопку.

Двері відчиняються за допомогою впливу серводвігателя. Рух серводвігателя відбувається за рахунок двох прихованих кнопок. У внутрішній частині короба є п'ять світлодіодів і маленький контактний вимикач.

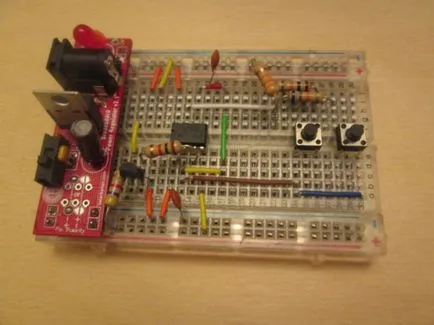

На мікросхемі 555 ми бачимо звичайну компоновку, яка працює за рахунок блоку сервоприводу.

Етап 1: Необхідні інструменти для роботи

- перемички;
- набір роликів пластиковий;
- серводвигун великий;

Далі нам знадобляться ще деталі для роботи:
- перемикач кнопковий в кількості двох штук;
- батарейки типу АА в кількості 4 штук;
- держатель для батарейок в кількості 1 штуки;
- плата макетная малих розмірів;

- кілька контактних штекерів;
- світлодіоди;
- міні вимикач контактний;

Матеріали представлені на фото нижче:

- мікросхема 555;
- деякі резистори: 33 К, 1 К, 10К, 68К і 47К;
- шурупи довгою 1.3 см;
- транзистор BC547;
- столярний клей;

• маленький ящик розміром 30 × 23 × 8 см;
• палички розміром 0,3 × 20 × 7,5 см
• дошка з такими габаритами 0,6 × 5 × 10 см;

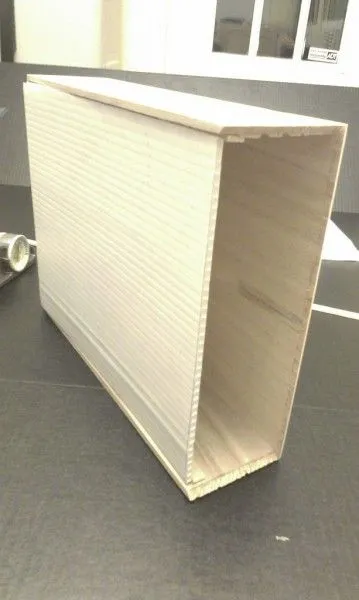

Етап 2: Приступаємо до виготовлення корпусу

Тепер акуратно знімаємо задню частину у ящика, щоб не поламати раму або дошку. Задню стінку поки відкладемо, її теж будемо використовувати. Планку необхідно зробити коротше, щоб збігалося з внутрішнім розміром корпусу. Відступаючи, від верхньої кромки клеїмо в пів сантиметра. Робимо невеликий обмежувач, щоб картина не падала в середину ящика.

З одного боку рами, збоку видалимо непотрібні 0.6 см, щоб кришка могла вільно ковзати по поверхні.

Змайструємо з дошки зовнішню раму картинки. Її сторони повинні бути вкорочені на 0.6 см, щоб картина змогла увійти всередину корпусу. За рахунок цього проміжку в довжині картина буде триматися на місці і разом з паличками рухатися з боку в бік по поверхні. На лицьову частину корпусу приклеїмо інші сторони, крім правої, її поки відкладемо. Дошку з пластика підрізаємо так, щоб вона збігалася з внутрішнім розміром ящика. Потрібно перевірити розріз, щоб був менше на 0.3 см по вертикалі і більше на два з половиною сантиметри по довжині. Кріпимо її всередині корпусу. Тепер приклеюємо праву частину до дошки. Не забудьте перевірити систему в русі.

Етап 3: Збірка системи, яка розсувається.

Великий ролик кріпиться до правої частини розсувних дверей (дивимося візуально з заднього боку). З лівого боку (з боку ролика) необхідно закріпити 2 маленьких гвинтика, піднявши на сім з половиною сантиметрів від верхньої частини і на одинадцять сантиметрів нижче першого.

Для відмінної роботи натяжна ролик і сервопривід повинні володіти хорошим натягом. Стрічка проходить через двигун і ролик в формі літери S в натягнутому стані. Якщо закріпити її по-іншому, то двері не зможуть відкритися.

Збираємо в одне ціле деталі, до першого гвинтика прив'язується одна частина ременя, далі проводимо через ролик з натягом, далі через великий ролик, потім наметовому іншу частину ременя на гвинт, розташований нижче, і закріплюємо. Перед тим як прикріпити мотор, нам потрібно сильно натягнути ремінь, обмотавши по колу ролика і зрушити в сторону готовий двигун.

Етап 4: Приступаємо збирати ланцюг з вимикача і світлодіодів.

Починаємо збирати контролери. Встановлюємо світлодіоди. У правому верхньому куті ящика встановлюємо контактний вимикач. Щоб привести в рух дверку: необхідно маленький обрізок пластика клеїмо до бортика, при ковзанні дверцята починає контактувати з перемикачем.

За зображенні бачимо правильне підключення вимикача і світлодіодів. Проведення підведемо через стінку і верхню частину ящика до серводвигунів, друкованій платі, светодиодам і перемикача.

Етап 5: Установка фоторамки.

Намалюємо контур установки на стінці і проріджені по цій лінії дірку на нуль цілих і три десятих сантиметра побільше, ніж відзначили. Перед установкою самого схованки засунь дроти всередину. У центральній частині фото рами вгорі свердлимо отвір, що служить для закріплення корпусу.

Етап 6: Висновок

На створення такого унікального схованки пішло приблизно 32 години роботи. Це просте і корисний пристрій.
Успіхів вам у започаткуванні!
