Як зробити стаціонарну циркулярну пилку своїми руками креслення столу

Первинна обробка дерев'яних матеріалів найчастіше полягає в їх порізки. Для виконання можна застосувати кілька типів інструментів - від ручних до електричних моделей. Найбільш ефективною є стаціонарна циркулярна пила, яку можна зробити своїми руками.

Конструкція циркулярної пилки

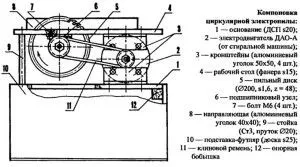

Загальна схема стаціонарної циркулярної пилки

На першому етапі слід розібратися з особливостями конструкції, визначити оптимальну схему виготовлення. Вона безпосередньо залежить від характеристик виконуваних робіт, габаритів заготівлі, породи деревини. Лише після цього може бути виготовлена ​​циркулярна пила своїми руками.

Головним компонентом пилки є диск, на торцевій поверхні якого розташовуються ріжучі зуби. Вони можуть відрізнятися не тільки геометричними розмірами, а й кутом нахилу щодо площини диска. Для виконання розпилів в конструкції передбачений електродвигун. Він може з'єднуватися з диском безпосередньо (через вал) або за допомогою системи передачі рушійного моменту. Цей інструмент призначений для виконання поздовжніх і поперечних розпилів, в деяких моделях є можливість зробити кутові, щодо площини заготовки.

Перед тим як зробити дискову пилу своїми руками слід вибрати глибину обробки. Для цього необхідно ознайомитися з класифікацією обладнання:

• малі - від 40 до 46 мм;
• середні - від 55 до 55 мм;
• великі - від 65 до 70 мм;
• професійні - від 65 до 140 мм.

Для роботи по дому досить вибрати модель з малим або середнім значенням глибини розпилу. Якщо необхідна складна обробка матеріалів - потрібно ручна циркулярна пила. Для здійснення вертикальних зрізів можна зробити саморобну пилораму.

Для роботи по дереву необхідно вибирати диски з позитивним кутом заточки. В іншому випадку волокна деревини будуть не різатися, а раздираться.

Проектування столу для циркулярної пилки

Схема столу для циркулярної пилки

Головним компонентом майбутньої конструкції є стіл, виготовлений своїми руками. На ньому буде розташовуватися силовий агрегат, ріжучий інструмент, блок управління і додаткові компоненти для виконання роботи.

Існують дві принципово різні схеми для конструювання столу. У першому випадку він призначений для роботи з ручною пилкою. Головне завдання опорної станини - фіксація заготовки і можливість зміни напрямку розпилів. Найчастіше для виготовлення столу своїми руками застосовуються дерев'яні комплектуючі - листи ДСП, рейки і брус.

Стіл для циркулярної пилки

Пилорама є однією з різновидів дискових пилок. Різниця полягає в нижньому розташуванні диска. В цьому випадку стіл виконує функції станини. У ньому розташовується силовий агрегат, присутній блок кріплення диска, а також система управління.

Під час проектування необхідно враховувати наступні моменти:

• потужність електродвигуна. Для роботи по дому досить вибрати модель з питомою потужністю до 800 Вт;
• глибина пропила. Залежить від геометричних параметрів диска;
• частота обертів. Для формування рівного кольору ця характеристика повинна бути не менше 1600 об / хв;
• місце розташування блоку управління. Він повинен бути максимально віддалений від диска.

Габарити саморобної конструкції залежать від розмірів оброблюваних деталей. Для виготовлення ручної пилорами в якості стільниці рекомендується використовувати металевий лист. Додатково в його підставі монтуються ребра жорсткості.

При виборі заводської моделі пилки для комплектації столу, зробленого своїми руками, слід передбачити можливість кріплення в нижній частині стільниці. Для цього буде потрібно зробити додатковий перехідною монтажний блок.

Виготовлення циркулярної пилки своїми руками

Складання схеми виготовлення залежить від фактичної наявності витратних матеріалів. Найбільше уваги необхідно приділити конструкції столу. Крім функціональності він повинен володіти стійкістю, витримувати максимальний тиск без зміни свого становища.

Спочатку необхідно зробити стільницю своїми руками. Для цього на листовому матеріалі виконують розмітку. Найкраще взяти інструмент і по його габаритам намітити місця вирізів. За допомогою фрезера роблять поглиблення для монтажу інструменту. Потім необхідно встановити додаткові компоненти:

• упор для заготовок. Це дерев'яна рейка, яка кріпиться на стільниці. Її положення можна змінювати щодо диска;
• пази для упору. Вони фрезеруються на поверхні стільниці;
• вимірювальна лінійка. Вона встановлюється у переднього краю диска. Необхідна для формування заготовок певної ширини і довжини;
• струбцини. Є додатковим компонентом. З їх допомогою деталь жорстко фіксується на столі для обробки її поверхні ручним інструментом.

Після цього згідно з фактичними розмірами стільниці необхідно зробити опорні ніжки. Для цього можна використовувати дерев'яні бруси 40 * 40 мм або сталеві куточки. Для поліпшення стійкості між ніжками кріпляться ребра жорсткості. Блок управління пилкою повинен розташовуватися біля робочого місця. Обов'язково встановлюється ПЗВ і запобіжники на випадок перевищення максимального завантаження електродвигуна.

Перевірку працездатності конструкції зробленої своїми руками необхідно здійснювати з поступовим збільшенням навантаження. Спочатку обробляють заготовки невеликих розмірів, а потім великі деталі.

Додатково можна зробити блок зміни положення диска відносно площини столу. Таким чином можна регулювати глибину розпилу.

Як приклад можна ознайомитися зі специфікою конструкції, виготовленої своїми руками:

Приклади креслень і саморобних конструкцій
