Найефективнішим обладнанням для дачі в сільській місцевості і для заміського будинку є мотоблок. Тільки як пристрій сам по собі мотоблок марний. Для того, щоб з ним працювати, потрібно навісне обладнання.

Для власника невеликих ділянок купити навіси для свого мотоблока буде не дуже невигідно. А ось власникові великої ділянки, покупка якісного обладнання швидко окупиться. Але, що робити, вже маючи мотоблок в господарстві і не маючи можливості купити для нього додаткове обладнання? Відповідь проста: зробіть навісне обладнання до мотоблоків своїми руками.

Як зробити навісне обладнання до мотоблоків своїми руками

В принципі, більшість обладнання дуже просте в конструкції і його легко зробити з того, що під рукою. Правда, зчеплення для навісів вам все ж доведеться купити. А інші пристрої як картофелесажалка, картофелекапалка, грунтозацепи, сівалку, окучники ви можете зробити і самі.

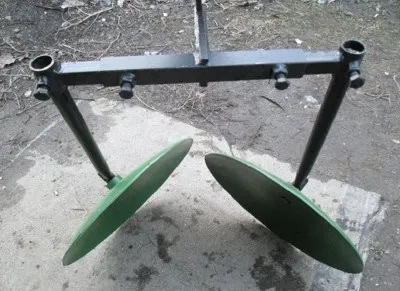

Саморобний окучник до мотоблока

Щоб зробити саморобний окучники до мотоблока, потрібно взяти два металевих диска товщиною в 2 мм і розташувати їх один навпроти одного так, щоб вони відкривалися назовні.

Коли ми підібрали правильний кут дисків, нам потрібно закріпити окучник болтами або просто приварити.

Тепер нам потрібно закріпити його на купленій нами зчепленні до мотоблока і вперед!

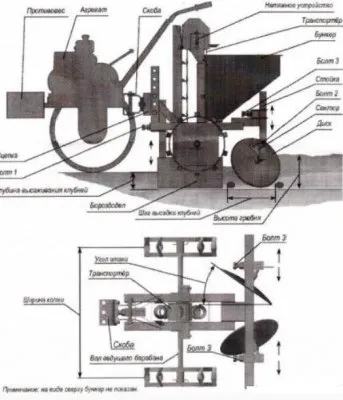

саморобна картофелесажалка

Пристрій саморобної картоплесаджалки чимось нагадує окучник. Тут теж є два диска внизу, але зверху є спеціальна чаша, в яку засипають бульби картоплі. З отвору в чаші бульби потрапляють в землю, а диски картоплесаджалки влаштовані, щоб закопувати їх при кожному кроці.

Для того, щоб зробити саморобну картоплесаджалку, нам потрібно зібрати раму, колеса і колісну вісь, сталеві штифти, бункер для бульб, зацепной зірочки і регулювальний механізм. При виготовленні навісу уважно поставтеся до рами, тому що це головний орган картоплесаджалки.

До нього кріпляться всі інші органи. Колеса спереду закрийте металевою пластиною, без неї картопля буде випадати з бункера тоді, коли нам цього не потрібно.

Правильно підберіть і налаштуйте регулювальний апарат картоплесаджалки. Це потрібно для того, що правильно розподілити посадковий матеріал в грунті. Бункер знизу затягніть гумою, щоб картопля не випадала даремно. Картоплесаджалка може працювати на самих різних класах.

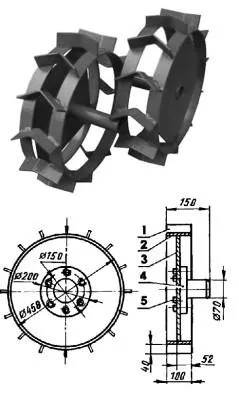

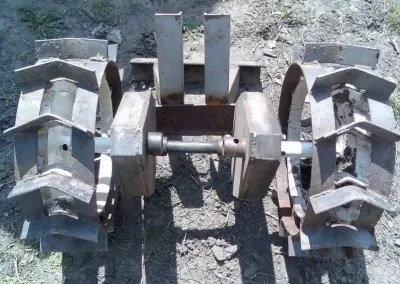

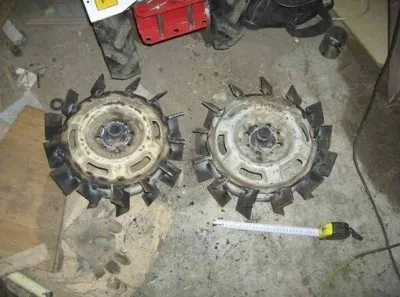

Як зробити грунтозацепи до мотоблоків своїми руками

Для того, щоб зробити їх самостійно, вам потрібно мати кілька заготовок, болгарку та зварювальний апарат.

Для того, щоб зробити грунтозацепи, ви можете використовувати старі колісні диски від автомобіля. Дістаньте сталевий куточок, він потім буде нашими зубами на грунтозацепи. Візьміть піввісь і закріпіть на неї підшипник.

У центр колісного диска приваріть квадратну пластину так, щоб вона своїми кутами стосувалася країв диска. Для вірності проробляємо дірки в пластині і додатково прикручуємо її болтами до диска. Піввісь з внутрішньої сторони диска прикріплюємо до нашої пластині.

Коли наше колесо готове, займемося зачепами для нього. Раніше ми говорили, що вам потрібно купити сталевий куточок для того, щоб потім переробити його вручну. Отже, розрізаємо куточок болгаркою на частини, складаємо кожні два відрізки в кут і скріплюємо їх зварювальним апаратом.

Зачепи, які у нас вийшли, необхідно розмістити на ободі диска на дистанції один від одного 15-20 см.

Другий спосіб виготовлення саморобних грунтозацепов

Є інший спосіб зробити колеса з грунтозацепами. Він стане в нагоді вам, якщо у вас є старий непотрібний газовий балон, і немає грунтозацепов. Обрізаємо коло (обід) з балона шириною від п'яти до семи сантиметрів, окружність обода повинна бути 30 см.

Після цього з металевої пластини в 40 мм робимо зачепи і так само як в попередньому варіанті кріпимо їх на відстані 15 см один від одного. Крім того, до кожного зацепу в його центр приварюють додаткову пластину, яка створює додатковий «зуб» грунтозацепа.

До краю кожного зацепа додаємо ще 60 см - це для більшого входження в грунт. До обіду одного з металевих дисків приварюють квадратну пластину, на якій буде вісь грунтозацепа.

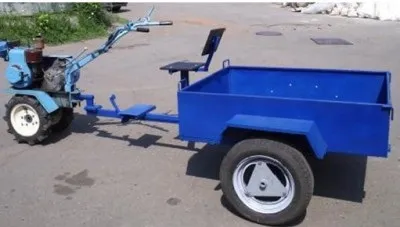

Саморобний причіп до мотоблока

Тепер розглянемо конструкцію і можливості саморобного причепа до мотоблока. Іноді виробники самі їх не роблять до продається мотоблока, або роблять але неякісні, часто вони гнуться під час перевезення вантажу, там де причіп з'єднується з колесами. Найкращим це саморобний причіп до мотоблока, вийти дешевше в 2-3 рази і відповідно надійніше.

Для початку виготовляємо кузов майбутнього причепа. Для цього беремо сталеві труби з прямокутним перетином або можемо використовувати куточки як у випадку з грунтозацепами. Нам потрібно болгаркою розрізати труби під прямим кутом і потім можна обшивати кузов деревом або металом. Криє спереду сидіння для водія. Так ви зможете управляти мотоблоком з візком, сидячи і тримаючи його за ручки управління мотоблоком.

Коли наш кузов готовий, пора подумати як буде їздити наша візок. Нам потрібно зробити колісну вісь взявши задній міст з легкового автомобіля, знявши з нього редуктор. Також можна використовувати як вісь металевий стрижень опудало по краях так, щоб можна одягнути колеса для візка.

Коли причіп готовий, ще потрібно прикріпити її до мотоблока. Зчіплюватися з мотоблоком причіп за допомогою поворотного вузла. Для його виготовлення беремо трубу з прямокутним перетином і приварюють її до нижнього ребра візки так, щоб утворився правильний трикутник, і край кузова був підставою цього трикутника.

Ми також згадували про виготовлення поворотного вузла. Він являє собою циліндр із консоллю на двох підшипниках. Така пристрій розроблений таким чином колесам візки і мотоблока рухатися незалежно один від одного.

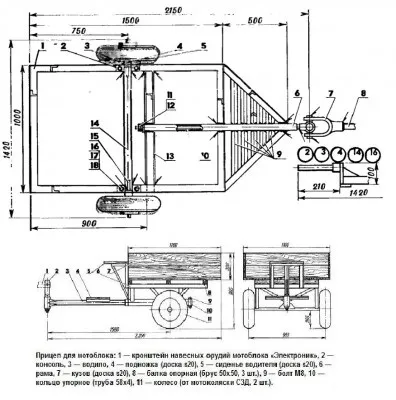

Внизу ви можете бачити креслення стандартної візки для мотоблока

Навісне саморобний обладнання - фрези і плуг

Для саморобного плуга берете металеву пластину завтовшки від 3 до 5 мм і трубу, стінки якої мають бути 5 мм в товщині. Також нам треба буде виготовити корпус плуга.

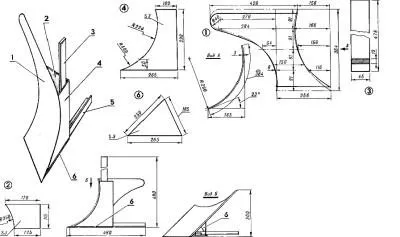

На початку беремо металеву пластину і заточуємо її як заточували б косу. Зробимо з пластини відвал. Для цього його потрібно вирізати болгаркою. Леміш виглядає у формі трапеції, його зразок ви можете побачити нижче. Тепер кріпимо трубу. І ще нам потрібен саморобний леміш. Покупної замінимо диском циркулярної пилки. Всі виготовлені нами деталі тепер кріпимо до корпусу плуга і приєднуємо до мотоблока через зчеплення.

Робимо оборотний плуг для мотоблока своїми руками

Раніше ми розглянули можливість використання плуга (саморобного) замість фрези як навісне обладнання для мотоблока. І фреза і плуг виконують схожі функції, але за якістю обробки відрізняються. Так же само відрізняється і оборотний плуг від стандартного.

Такий плуг має ускладнену конструкцію, в якій корпус зверху обладнаний загнутим пером. Завдяки такій будові оборотний плуг не тільки оре землю, а й перевертає пласт землі, яку зорав. Це буває корисно при роботі з важкої грунтом.
Пристрій оборотного плуга набагато складніше, ніж у звичайного, і самостійно зробити оборотний плуг може тільки професіонал. Дуже складно буває правильно підібрати якісні заготовки і в процесі ніде не помилитися.

Для того, щоб зібрати такий плуг самому, потрібно знати з чого збирати, тобто, які його деталі потрібно спочатку виготовити.

Щоб зробити плуг Зикова своїми руками, вам потрібно зробити стійку, якій будете чіпляти плуг до мотоблока, корпус плуга з лемешем, польову дошку (завдяки їй плуг стає більш стійким) і перо, яким перевертається земля.
Відвал цього плуга робимо з труби з півметра в діаметрі з товщиною стінок в 5 мм. Включаємо зварювальний апарат, щоб вирізати відвал, який ми потім шліфуємо болгаркою. Для корпусу беріз сталеву пластину завтовшки в 2-3 мм.
