Як зробити powerbank з акумулятора старого телефону, мозгочіни

Крок 1: Матеріали

Ну що, почнемо з того, що ж потрібно для створення свого власного зовнішнього акумулятора. З матеріалів необхідні:

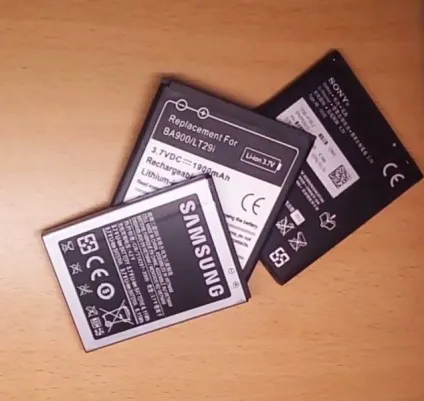

• літій-іонний акумулятор,
• плата зарядки і захисту для літій-іонних акумуляторів, розрахована на 5В, максимальний вхідний струм 1А (чим менше, тим більш триваліший буде «друге життя» акумулятора),
• підвищує перетворювач постійного струму з вихідними значеніямі5В і макс. 600мА
  дроти,
• кілька штирьковий роз'ємів,
• канцелярський зажим,
  шматочок акрилу,
• гвинти,
• і вимикач.

• ніж,
• пара плоскогубців,
• стриппер,
• паяльник,
• і клейовий пістолет,
• а ще дриль і бормашинка.

Крок 2: Як працюють плати?

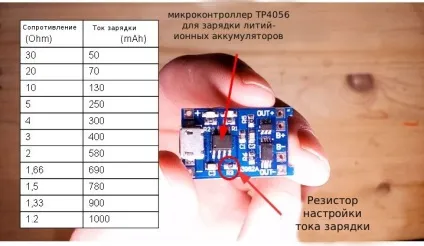

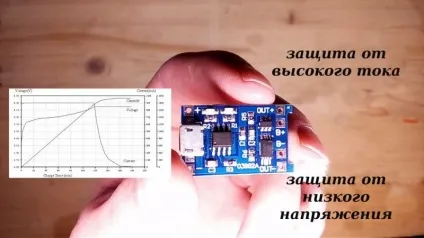

Для початку ознайомимося з платою зарядки і захисту для літій-іонних акумуляторів. Три її важливих функцій це зарядка, захист від перевищення струму і захист від занадто малого напруги.

DC перетворювач конвертує постійна напруга батареї в квадратну хвилю і пропускає її через невелику котушку. Внаслідок індукційних процесів утворюється більш висока напруга, яке назад конвертується в постійне і може використовуватися для живлення гаджетів, розрахованих на 5В.

Тепер, більш менш знаючи з чим маємо справу, можна приступати власне до збірки мозгоподелкі.

Крок 3: Проектування

Перш ніж приступити до створення корпусу для саморобки. обміряємо компоненти і робимо креслення. Так в моєму мозгоустройстве акумулятор буде кріпитися за допомогою канцелярського затиску, який прикручений до корпусу, плати будуть розташовуватися поверх один одного, контакти вхід / вихід будуть зверху в верхній частині корпусу, а контакти йдуть до акумуляторів - в нижній.

У деяких акумуляторів буває нестандартне положення полярності контактів, тому цю «нестандартність» потрібно врахувати в нашому пристрої, тобто додати Штиркові роз'єми. Для цього беремо роз'єм з трьома штирями і вириваєм середній, а самі штирі загинаємо з одного боку, щоб було зручніше прикладати їх до контактів акумулятора. Або взяти роз'єм з чотирма штирями, крайні з яких під'єднати до позитивного висновку, а середні - до негативного, і тим самим змінювати полярність контактів просто підключаючи акумулятор до лівої чи правої парі штирьків.

Крок 4: Виготовлення корпуса

А ось тепер займемося складанням корпусу. Для цього беремо лінійку і гострим ножем розмічаємо лінії, процарапивая їх приблизно по 10 раз, щоб потім не докладати до заготівлі великих зусиль і вже не використовувати лінійку. Процарапав лінії на достатню глибину прикладаємо до них плоскогубці і згинаємо заготовку, поки вона не зламається по цих лініях. «Наламавши» таким чином всі необхідні деталі мозгокорпуса, зачищаємо їх і підганяємо один до одного. Потім кріпимо їх до стійкої поверхні і за допомогою бормашинки робимо отвори і прорізи під гвинти, вимикач, входи, виходи і Штиркові роз'єми.

Крок 5: Збірка електроланцюзі

До того, як приступити до складання мозгоустройства збираємо спочатку електроланцюг, і орієнтуємося при цьому на представлену схему. Невеликий вимикач тут служить для включення / відключення перетворювача постійного струму.

Крок 6: Остаточне складання

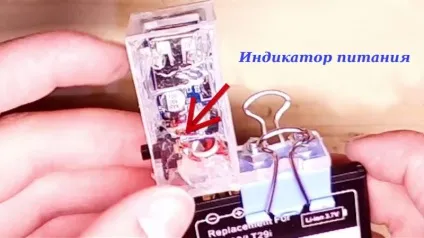

За допомогою клейового пістолета склеюємо плати один з одним, а потім і з однієї їх деталей корпусу. Далі склеюємо весь корпус, і пригвинчуємо до нього канцелярський зажим.

Через контактний роз'єм приєднуємо акумулятор і пробуємо саморобку в дії. Якщо вона не працює, то підключаємо кабель зарядки.

Крок 7: Використання!

Запропонований мною варіант корпусу звичайно не ідеальний, але для демонстрації всієї концепції згодитися. Можу навіть посперечатися, що ви запропонуєте набагато краще рішення 🙂

На цьому все, всім мозгоудачі!
