Як зробити піч буржуйку з газового балона своїми руками фото і креслення, відео та секрети

Буржуйка з газового балона: переваги і недоліки

Виготовлена ​​з газового (головним чином з пропанового) балона буржуйка має два принципово різних типи: вертикальний і горизонтальний. Хоча процес виготовлення не обмежує фантазію конструктора. Не виключені варіанти комбінованого типу.

Приклади саморобок на фото

тип горизонтальний вертикальне виконання комбіноване виконання

У такій буржуйки використовують тверді види палива: дрова, вугілля, паливні брикети.

До переваг такої печі можна віднести наступне:

• хороша теплопровідність через товщину металу стінки балона (4 мм);
• оптимальне співвідношення розмір / ефективність;
• при вертикальному виконанні займає дуже мало місця в приміщенні;
• простота виготовлення і доступність необхідних матеріалів;
• можливість обладнання такою грубки листом металу для розігріву і приготування їжі.

Недоліки такої буржуйки:

• використання тільки твердого палива;
• при вертикальному виконанні необхідно підганяти дрова під оптимальний розмір;

Як бачимо, достоїнств у такий грубки однозначно більше.

Конструкція печі і її принцип дії

Як і у будь-який твердопаливної печі, у буржуйки з газового балона два основних конструктивних відсіку: топка і зольник (піддувало).

У топці проходить робочий процес - горіння палива. Зольник знаходиться під топкою, безпосередньо пов'язаний з нею через колосник і служить для видалення нелетких продуктів горіння з топки.

Горизонтальне і вертикальне виконання

У процесі горіння утворюються продукти горіння. Летючі усуваються через димохід під дією природної тяги, а сипучі через отвори в колосникових решітці в зольник. Подальше видалення сипучих продуктів горіння з зольника виконується вручну за допомогою кочерги або лопатки.

А також зольник служить для подачі повітря в камеру згоряння (топку). Тому його слід своєчасно очищати. Без нормальної подачі повітря істотно знижується ефективність горіння палива.

У приміщення тепло від буржуйки надходить безпосередньо від гарячих стінок топки.

Розрахунок основних параметрів: креслення і рекомендації

Для виготовлення оптимально ефективної буржуйки підійде суцільнометалевий балон об'ємом 50 літрів.

Стандартного 50-літрового балона буде досить

50-літровий газовий балон має стандартні розміри: діаметр 300 мм і висоту 850 мм. Товщина стінки металу становить 4 мм, що оптимально для процесів горіння твердого палива.

Знайти такий балон, як правило, не складає труднощів. Вони часто використовуються в господарстві і промисловості.

Для обладнання такої печі димоходом використовують трубу діаметром 100-125 мм і товщиною не менше 3 мм для виготовлення патрубка димоходу. Сам димар слід розташовувати вертикально, але допускається і відхилення від осі (ухил не більше 30 градусів). Ухил роблять для більшої ефективності тепловіддачі від труби димоходу. Хоча розташування труби безпосередньо залежить від місцевих умов установки буржуйки.

Для зручності експлуатації відсіки топки і зольника обладнуються дверцятами з замикаючим механізмом. При закритих дверях поліпшується процес горіння і знижується ризик випадання пожежонебезпечних частинок в приміщення. А також регулюючи зазор дверцятами зольника, можна регулювати інтенсивність подачі повітря в топку.

Дверцята робляться довільної форми. Головне, враховувати стандартний розмір дров та зручність їх завантаження.

Важливою деталлю буржуйки є колосникові грати. Колосник служить для підтримки палива (дров) і одночасно допомагає відокремити сипучі продукти горіння. На колоснику проходить процес горіння. Тому метал, з якого виготовлений колосник, повинен бути досить міцним і стійким до високих температур. Виготовляти колосник краще з прутів арматури діаметром не менше 12 мм. Такі прути нарізаються за розмірами внутрішньої частини балона (ширина) і збираються в решітку з шириною зазору 10-15 мм. З'єднуються прути шляхом зварювання.

Буржуйка з балона

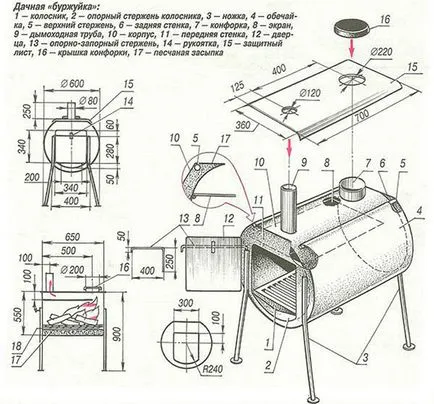

Орієнтовна складальна схема твердопаливної буржуйки горизонтального виконання може бути застосована до газового балона.

Схема може бути застосована для газового балона

Необхідні матеріали та інструменти

Природно, що для виготовлення такої буржуйки знадобиться газовий (пропановий) балон. А також знадобиться металева труба для виготовлення димоходного патрубка, прут арматури для колосника, куточок або швелер для виготовлення ніжок, металеві петлі для дверцят топки і зольника, а також листовий метал товщиною не менше 3 мм для виготовлення зольника, винесеного за корпус балона (винос необов'язковий , але кращий).

І також знадобляться витратні матеріали: відрізні та заточувальні (досить одного загострювальної) кола для болгарки, електроди 3 мм (одна упаковка). Якщо передбачена фарбування вироби жаростійкої фарбою, то знадобиться щітка по металу для підготовки поверхонь печі.

• слюсарний інструмент (ріжковий ключ для відгвинчування вентелі балона, молоток, зубило, напилок, струбцина і інше);
• болгарка для розрізання отворів в балоні і інших робіт;
• зварювальний апарат;
• мерітельний інструмент (лінійка, рулетка, кутник, рівень);

Підготовчі роботи перед складанням печі

Підготовчі роботи включають в себе дуже важливий етап - видалення залишків газу з балона. Цей етап слід розглянути детально, так як без його правильного виконання подальша робота вкрай небезпечна.

Перш за все необхідно відкрутити вентиль балона для видалення газу, що знаходиться під залишковим тиском в балоні. Вентиль повністю демонтується з корпусу. Після видалення газу балон перевертають для видалення конденсату.

У газі, що міститься в балоні, присутній певний відсоток вмісту вологи. Волога накопичується в нутрі нього у вигляді конденсату (рідини).

Перевернувши балон, усуваємо вологу природним способом. Краще збирати конденсат в разову непотрібну ємність. Конденсат часто має специфічний неприємний запах. Тому краще відразу викинути ємність із зібраним конденсатом.

Далі балон знову перевертають - встановлюють у вертикальне положення. Для повного очищення від залишків газу в нього потрібно набрати води. Вода, набрана до країв балона, повністю витіснить з нього залишки газу. Після цього балон спорожнюють від води і він вважається придатним до різання.

Підготовка інструменту (електроінструменту) включає в себе його огляд на наявність пошкоджень, встановлення ступеня його придатності до безпечної роботи.

Виготовлення печі буржуйки з газового (пропанового) балона своїми руками

Після підготовки інструменту і матеріалів можна приступати до виготовлення печі.

Виготовлення буржуйки вертикального типу включає наступні етапи:

1. На підготовленому балоні виконується розмітка майбутніх отворів камер топки і зольника. Відстань між цими вирізами має становити 80-100 мм;

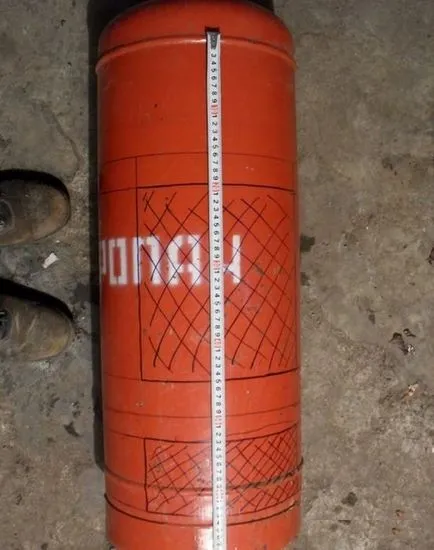

   розмічаємо балон

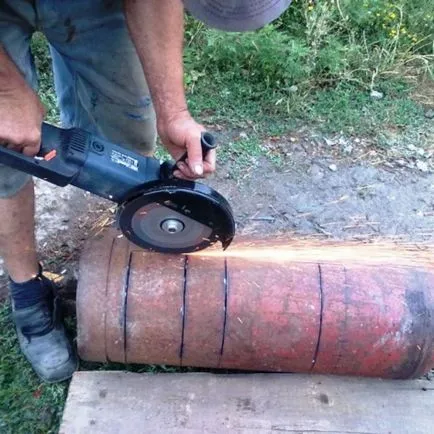

За допомогою болгарки прорізаються отвори по розмітці. Вирізані сегменти не потрібно викидати, з них будуть зроблені дверцята.

Зробіть розпили, але не викидайте залишилися після роботи деталі

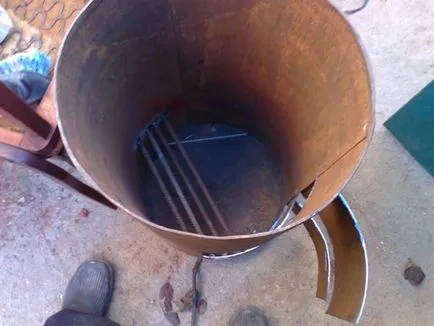

Вирізані сегменти кріпляться до балона на петлі за допомогою зварювання. Всередину балона вваривают колосникові грати з прута арматури.

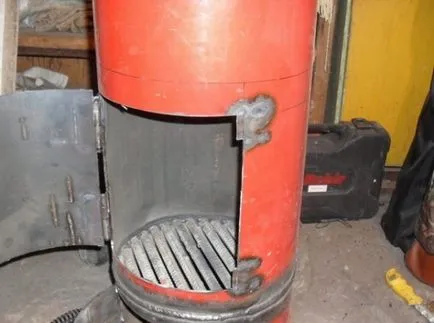

Варіант кріплення дверцята буржуйки

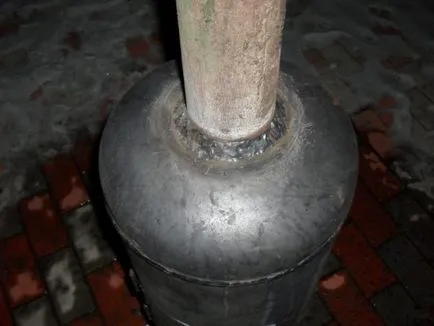

Завершальний етап. У верхню частину балона вваривают димохідний патрубок. До цього патрубка приєднують трубу димоходу в місці установки печі.

Зварювальні роботи проводите ретельно або довірте їх професіоналу

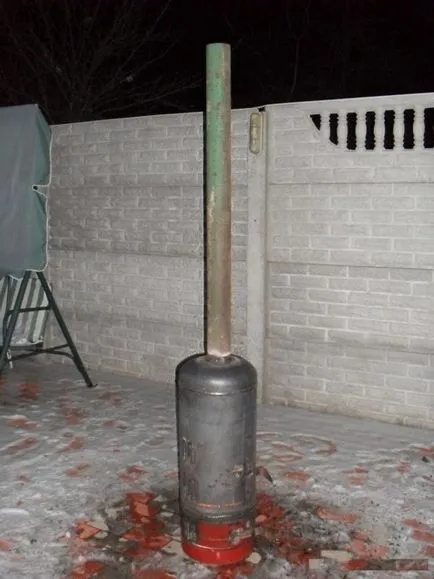

Буржуйка з газового балона в зборі.

Готовий виріб необхідно перевірити на коректне функціонування!

Особливості експлуатації, чистка та ремонт

Для збільшення ефективності роботи буржуйки існує кілька рекомендацій:

• Буржуйку слід встановлювати на висоті не менше 20 см від підлоги. Так краще розподіляється тепло, що виходить від буржуйки.
• Швидкість прогоряння палива можна регулювати шляхом установки заслінки в трубі димоходу. Заслінкою регулюється повітряний потік, що створює природну тягу в топці.
• Для поліпшення тепловіддачі по корпусу буржуйки можна наварити пластини з листового металу. Так створюється подоба радіатора. Пластини навариваются на відстані 4-7 мм один від одного.
• Для додання буржуйки естетичного вигляду, її можна пофарбувати жаростійкої фарбою.
• Встановлювати буржуйку необхідно на негорючий підставу (лист металу, бетонний блок). Це необхідно для зниження ризику пожежі від прокидається тліючих частинок.

Існує рада щодо поліпшення процесу обігріву приміщення шляхом направлення на буржуйку вентилятора. Таким чином збільшується циркуляція повітря, а значить і швидкість обігріву приміщення.

Відсік зольника слід своєчасно очищати від золи і твердих частинок. Видаляються відходи вручну, тому слід бути обережним.

А також необхідно чистити димохід від продуктів горіння. Це можна робити один раз на рік, перед початком опалювального сезону. Для більш якісної роботи димоходу його можна утеплити.

Основним ремонтним процесом для буржуйки є зварювання металу. Прогоріли місця топки заварюються за допомогою підготовлених металевих накладок.

Необхідно стежити за герметичністю зварювальних швів димоходного патрубка і самого димоходу. Нещільності можуть привести до зниження тяги, а також до потрапляння в приміщення шкідливих продуктів горіння.

Виготовлення буржуйки з газового балона - робота, яка під силу кожному. Простота конструкції і експлуатації роблять таку буржуйку незамінним помічником в холодну пору року.
