Як зробити кутовий камін своїми руками

Камін - це цегляна або кам'яна конструкція в стіні, яка нагадує нішу. Він використовується для обігріву приміщення (разом з основним джерелом тепла в будинку) або просто в якості елементу інтер'єру. Для виведення в атмосферу продуктів горіння в цій конструкції є димохід.

Раціонально спроектувати і побудувати камін в будинку між двома внутрішніми стінами. При зведенні каміна біля вікна в стінах утворюється тяга (це активне колообіг повітря), яка сприяє виникненню протягу в будинку.

Спорудити кутовий камін в будинку під силу будь-якому господареві, для цього потрібно просто розібратися в порядовке і принципі кладки. Якщо ви грунтовно підготуватися і відповідально поставитеся до роботи, то в будинку з'явиться довговічний і гарний камін, який прикрасить будь-який інтер'єр.

Проект і креслення кутового каміна

Для того щоб обчислити прийнятні розміри споруди. необхідно дізнатися обсяг приміщення. потім створити нижчевикладені креслення:

будова в розрізі;
окремий креслення кожного ряду;
ескіз (замальовка) фасаду каміна.

У разі, якщо камін буде розташований біля дерев'яної стіни, потрібно зробити ізоляцію проти пожежі (від рівня підлоги до верхнього ярусу)

Якщо кімната або приміщення має об'єм не більше 15 м 2. то площа отвору для палива складе 0,3 м 2. Ніша, яку викладають з вогнетривкої цегли, називається топливник. Його розміри визначаються по пропорції 2: 3 (висота до ширини). Якщо площа паливного отвору дорівнює 0,3 м 2. то розмір топливника - 56х40 см. Краща глибина топливника - 0,3 - 0,5 до висоти (наприклад, при висоті 56 см глибина становить 25-29 см). Обсяг димового отвору обчислюються по пропорції 1:10 - 1:15 від площі топливника. Для круглої труби обсяг цього отвору складе - 10-13 см (в діаметрі), для квадратної - 14х14 см. Труба на 30-50 см повинна виступати над найвищою точкою даху (висота труби близько 4 метри).

Бічні стінки свідомо викладають з ухилом (через збільшення тяги в каміні ухил підвищує тепловіддачу).

Над поверхнею топливника переважно побудувати спеціальний виступ. який не допустить опадання сажі (з труби) вниз, до того ж дозволить запобігти потраплянню диму в кімнату (або приміщення).

Футеровка (бронзові або сталеві металеві пластини) стінок каміна збільшує тепловіддачу.

Якщо належно зробити опис і креслення, то з'явиться можливість підрахувати приблизну кількість цегли.

Матеріали для зведення каміна

Для спорудження слід підготувати такі компоненти або складові:

пісок;
вогнетривка глина;
щебінь (2-6 мм);
цегла (вогнетривкий);
портландцемент;
сталеві куточки і металева арматура;
дефлектор для труби (збільшує тягу і захищає від вітру);
уловлювач іскор - насадка у формі конуса для захисту від пожежі (або загоряння в дерев'яному будинку);
решітка;
димова заслінка;
екран;
матеріал для гідроізоляції (наприклад, руберойд);
матеріал для облицювання;
молотки, рівень, кельму.

Фундамент для каміна

Основу каміна необхідно будувати незалежно від фундаменту в будинку, з урахуванням розташування дерев'яних крокв і стельових балок. Адже труба каміна не повинна впритул наближатися до них. Ширину фундаменту на 10 см роблять більше ширини цокольного (першого) ряду.

Необхідно вирити котлован глибиною приблизно 60 см з припусками (від ширини фундаменту) 10-15 см.
На дно покласти і утрамбувати шар щебеню товщиною 10-15 см.
Треба виготовити і встановити в котловані опалубку. вистелену кулею матеріалу гідроізоляції або оброблену бітумом.
Наступний крок - залити і вирівняти шар буту з пропорціями 1: 3: 5 (цемент - 1 частина, пісок - 3 частини, щебінь - 5 частин). Крім того, рівень буту зобов'язаний бути нижче рівня підлоги на значення товщини цегли.
Потім фундамент потрібно накрити поліетиленом і залишити на один тиждень.

При необхідності можна зміцнити фундамент за допомогою арматури

Кладка кутового каміна

Підстава каміна - це фрагмент конструкції, розташований під паливником.

На висохлий і затверділий фундамент в 2 шари викладаємо гідроізоляційний матеріал.
Близько 3 хвилин замочуємо у воді неушкоджений цегла (без тріщин і відколів).
Готуємо розчин.
Робимо підгонку (притирання) цегли. Для цього слід класти їх без розчину, а потім, відповідно до креслення, коригуємо розмір.

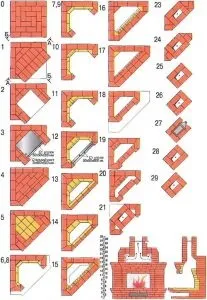

Цокольний (перший) ряд викладаємо нерозривним полотном. встановлюючи цеглини руба. У другому ряду цегла необхідно класти плазом, щоб зробити нішу. У це поглиблення для збору золи встановлюється металевий короб. Третій ряд цегли кладемо так, щоб закрити частину короба. У наступному ряду викладаємо піддон топки каміна і встановлюємо колосникові грати.

Викладаємо п'ятий ряд з незначним висуненням цегли вперед. Це необхідно для формування перекриття.

У 6-9 ряду цеглою викладаємо паливну камеру. Потім необхідно викласти куточки для зведення порталу каміна, при цьому продовжуючи споруджувати топливник і зовнішні стінки. У 13 - 14 ряду потрібно скласти основу дзеркала. яке слід завершити до 19 ряду. З цією метою цеглини потрібно ставити вертикально з ухилом або класти з виступом 5 - 6 см. У 19 - 20 ряду треба звузити (зменшити) топку шляхом висування цегли злегка вперед. У 21 - 23 ряду формуємо пічної зуб (виступ з ухилом 20 °). 24-25 ряд - це спорудження камінної полиці. Потім ставимо пічну грати і викладаємо димар з цегли.

Щоб зробити кутовий камін своїми руками швидко і вправно, під час побудови частіше дивіться в креслення або схему, адже це основна «інструкція».

Для того щоб не заплутатися в технології кладки каміна, потрібно крейдою пронумерувати кожен викладений ряд

елементи каміна

Топка - відкрита або закрита (чавунна).
Місце (зона) приводу труби до димоходу.
Рух холодного повітря.
Димохід.
Протипожежна пластина.
Підтримуюча пластина.
Вентиляційний отвір з гратами (для виходу гарячого повітря).
Вентиляційна решітка.
Шар термоізоляції.
Камера з гарячим повітрям.
Облицювання, декоративна складова.

камінні топки

Залежно від конструкції топки діляться на 2 класу - відкрита і закрита.

Але закрита чавунна топка прослужить довше. ніж відкрита (з цегли). Тим більше, якщо в будинку є діти, правильним рішенням при виборі каміна - буде монтаж каміна з чавунною топкою. Адже закрита топка (особливо в дерев'яному будинку) забезпечує кращу протипожежну безпеку.

Закрита топка являє собою чавунну камеру, в якій одна стінка замінена заскленій дверцятами. Під камерою розміщений зольник (через який в камеру потрапляє повітря). Дим усувається через трубу, яка встановлена у верхній частині топки.

Монтаж чавунної топки швидкий і простий - це влаштування основи та декоративне облицювання (мармуром, плиткою, каменем, дерев'яними елементами). Тому, набагато простіше зробити камін з чавунною топкою, ніж викласти його своїми руками з цегли.

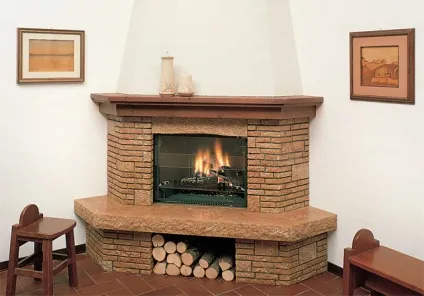

Кутовий камін з цегли
