Опалубка для фундаменту з шиферу технологія виготовлення

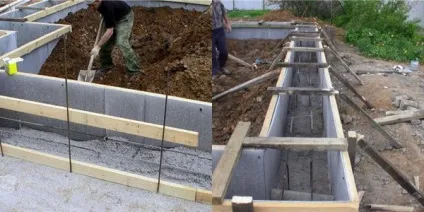

Опалубка з шиферу

Технологія будівництва будинку передбачає поступове зведення таких основних його елементів, як фундамент, каркас і дах. Кожен з них гранично важливий у загальній конструкції. Найбільше значення має фундамент - фундамент.

Про видах його розказано багато, більше уваги слід приділити технології будівництва. Максимальне поширення на території нашої країни отримав стрічковий фундамент. Пов'язано це з певними ґрунтовими і кліматичними умовами, а також з можливістю його самостійного виготовлення.

Важливою частиною процесу монтажу стрічкового фундаменту є опалубка, яка покликана вирішити такі завдання:

• Надати стрічці правильну геометричну форму в розрізі;
• Запобігти мимовільне витікання бетону в процесі застигання;
• Створити рівну поверхню стрічки для зручності майбутньої обробки цоколя.

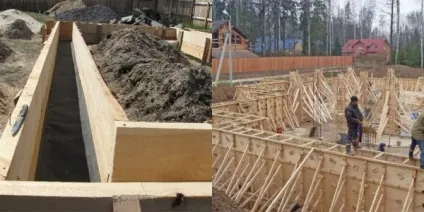

Різні види опалубки

Для виготовлення опалубки використовують безліч різних матеріалів, що володіють тими чи іншими якостями. Найпоширенішими є:

1. Обрізні дошки товщиною 20-25 мм, збиті в щити;
2. Листи облицьованого або необлицьованих ДСП;
3. Листи фанери товщиною 10-16 мм;
4. Листи ОСП;
5. Плоский шифер.

В основному застосовують матеріали, що мають рівну плоску поверхню. Сьогодні розповімо про те, як виготовляється опалубка для фундаменту з шиферу.

Знайомимося з матеріалом

Конструктивно плоский шифер є рівні досить гладкі листи, товщина яких може складати від 6 до 10 мм. Розміри деталей варіюються від 1,2х2,5 до 1,5х3,6 метра, що дозволяє значно розширити області їх застосування. Виготовлені листи з суміші цементу і азбестового волокна, додатково армирующего полотна.

Поява шиферу в сучасному вигляді відноситься до самого початку минулого століття - до 1901 року. З тих пір виробництво його постійно розширюється. Відбувається це завдяки великій кількості позитивних властивостей листів:

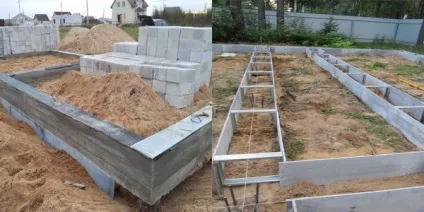

Плоский шифер, як матеріал для опалубки

1. Висока вологостійкість і, як наслідок, високий термін служби;
2. Стійкість до перепадів температур. Матеріал витримує більше п'ятдесяти циклів заморожування-відтавання;
3. Пожежо- та електробезпека;
4. Висока стійкість до впливу різних агресивних середовищ;
5. Високий ступінь шумоізоляції;
6. Низька відносна вартість матеріалу, завдяки чому обробка фундаменту плоским шифером найменш затратна.
7. Відносна простота монтажу.

Немає матеріалів без недоліків. Є вони і у листів шиферу. До найбільш істотних можна віднести наступні:

1. Досить велика маса матеріалу, що накладає відбиток на особливості монтажу та перевезення;
2. Низька міцність на вигин;
3. Низька екологічність, особливо це пов'язано з виробами з Європи;
4. Низька стійкість до поширення по поверхні найпростішої рослинності у вигляді мохів та лишайників, що знижує декоративні властивості матеріалу після його установки.

до змісту ↑

Технологія виготовлення опалубки

Виготовлення опалубки з плоского шиферу має ряд переваг перед використанням інших матеріалів. Єдина складність - необхідність виконання робіт удвох, що обумовлено порівняно високою масою листів і можливістю їх руйнування при надмірному згинанні.

Виготовлення опалубки з плоского шиферу

Опалубка з плоского шиферу представляє собою дві паралельні стіни, відстань між якими дорівнює проектної ширині фундаментної стрічки. У грунт листи опускають на глибину, що дорівнює або перевищує рівень промерзання. Над землею кромки опалубки повинні підніматися на розрахункову висоту цоколя.

Види шиферної опалубки

При використанні плоского шиферу можливі два варіанти організації опалубки - знімна і незнімна. У першому випадку листи після заливки і повного застигання бетонної основи необхідно видалити, після чого виконується гідроізоляція та утеплення фундаменту з подальшою відсипання траншеї чистим піском.

Різновиди опалубки з шиферу

Технологічно для видалення плоского шиферу при виготовленні знімною опалубки необхідна додаткова робота з листовим металом. Для цього їх з внутрішньої площини покривають спеціальною розділової мастикою, що перешкоджає зв'язуванню цементу з бетоном.

виготовлення траншеї

До початку робіт необхідно правильно викопати траншею для майбутнього фундаменту. Попередньо виконується її розмітка. Для цього по кутах майбутньої стрічки в землю вбивають по парі штирів з арматури з відстанню між ними, рівним ширині майбутньої канави. Вона визначається виходячи з необхідних характеристик міцності підстави.

Далі стрижні по периметру обв'язують міцним капроновим шнуром і перевіряють прямокутність розмітки. Для цього достатньо виміряти і порівняти діагоналі. Тепер грунт всередині розмітки можна витягувати на поверхню за допомогою лопат або спеціальної будівельної техніки.

монтаж опалубки

Установку листів шиферу здійснюють з використанням будь-якої основи. Її роль найчастіше виконують дерев'яні бруски, до яких і здійснюють кріплення. Для приєднання плоского шиферу в ньому по попередній розмітці або на місці виконують свердління отворів. Для цього застосовують свердла з твердосплавними напайками. Щоб уникнути розколювання деталей не допускається виконувати свердління з включеним ударним механізмом.

Розкроюють плоский шифер для фундаменту на окремі частини з використанням кутових шліфувальних машин - болгарок. Для пиляння цементних листів необхідно встановлювати спеціальні відрізні диски по каменю або з алмазним напиленням. Особливу увагу в процесі різання слід приділити захисту очей і органів дихання, так як утворюється в процесі пил шкідливий для людини.

Установка шиферної опалубки

Підготовлені заздалегідь листи плоского шиферу опускають в траншею. В отвори вставляють саморізи і ввинчивают їх в дерев'яні бруски, розташовуючи їх зовні від майбутнього фундаменту. Краще використовувати дерев'яні деталі великої довжини, що дозволить з їх допомогою з'єднати кілька листів, розташовуючи їх щільно один до одного. Додаткову міцність каркасу для фундаменту додасть повторна протяжка дерев'яної обв'язки, що розташовується на глибині 20-50 см. Виконується вона за описаним вище методом.

Оздоблення цоколя готового фундаменту

Завдяки своїм особливим технологічним і фізичним властивостям плоский шифер міцно зайняв ще одну будівельну нішу. Його широко використовують при обробці цоколя готових фундаментів. Технологія робіт досить проста. При цьому мало хто знає, як обшити фундамент плоским шифером своїми руками.

Оздоблення цоколя будинку плоским шифером

Виконати установку листів можна на два основних види фундаментів - стрічковий і фундамент. У першому випадку цоколь з плоского шиферу дозволяє надати гідний вигляд старому основи будинку, схильній до часткового обвалення або розтріскування. У другому надати будові закінченість.

Оздоблення стрічкового фундаменту

На готове стрічкове підстава плоский шифер часто монтують, поєднуючи цей процес з утепленням стрічки. Технологія процесу наступна:

Облицювання стрічкового фундаменту плоским шифером

1. Необхідно ретельно зачистити поверхні, видалити з них мох і лишайники;
2. Далі виконується установка обрешітки, яку можна виготовити з дерев'яних брусків перетином 50х50 мм або металевих напрямних, які застосовуються для каркаса під гіпсокартон.
3. Наступний етап - укладання утеплювача. На цій посаді застосовують різні мінеральні плитні або рулонні матеріали. Важлива умова, якому повинен задовольняти матеріал - стійкість до атмосферного впливу і вологи.
4. Для збереження утеплювача протягом тривалого проміжку часу під фундамент з шиферу необхідно встановити шар пароізоляційної мембрани.
5. Монтаж плоского шиферу на обрешітку через попередньо просвердлені отвори.
6. Для захисту поверхні шиферу від поширення моху та лишайників її необхідно ретельно пофарбувати в два шари будь-якими атмосферостійкими барвниками. Крім цього ідеально плоска поверхня, добре приймає цементсодержащіе будівельні розчини, як не можна краще підходить для монтажу на неї штучного каменю чи натурального плитняку. В іншому випадку, для здешевлення будівництва можна використовувати недорогий пластиковий цокольний сайдинг.

до змісту ↑

Оздоблення пальового фундаменту

Явним недоліком пальового фундаменту, не залежно від виду опор і способу їх установки, є відсутність нижньої цокольній частині стін. Це в свою чергу призводить до необхідності встановлення більш товстого шару утеплювача на підлогах першого поверху, що часом все одно не рятує ситуацію. Для зниження даного недоліку застосовують обробку цоколя плоским шифером.

Для зручності подальшого монтажу азбестоцементних листів необхідно, щоб свайщікі виконали якісну і правильну обв'язку металевих опор. В якості останніх в наші дні все частіше використовують гвинтові палі. Для обв'язки використовують сталевий куточок з шириною полиці 50 мм або металеві профільні труби 50х25 або 60х30.

Для зручності процесу обробки і забезпечення максимальної міцності майбутнього фундаменту обв'язка повинна вваривать між палями по осях. Це вимагає якісно підгонки протяжок, тому часто свайщікі виконують марну роботу, простягаючи сталевий профіль між палями зсередини, приварюючи його внахлест. Замовники - пересічні громадяни повинні знати цю особливість і контролювати процес обв'язки.

Для монтажу шиферних листів на фундамент палі необхідно виконати наступні етапи робіт:

1. На елементи обв'язки, попередньо просвердливши в них отвори, необхідно закріпити дерев'яні бруски. Товщина їх підбирається індивідуально так, щоб їх поверхня була на рівні площини стін або злегка (на 5-10 см) виступала за них назовні;
2. Листи шиферу пиляються в необхідний розмір в залежності від передбачуваної висоти цоколя;
3. У шифер попередньо по розмітці свердляться отвори з кроком 20 см. Діаметр заглиблень повинен перевищувати діаметр саморізів для кріплення листів на 0,5 - 1 мм. З лицьової частини отвору бажано раззенковать зенкером або надсверлів свердлом більшого діаметра.
4. Саморізами по дереву довжиною не менше 50 мм кріпляться листи до дерев'яної обрешітки.
5. Після закінчення монтажних робіт втоплені в шифер головки саморізів шпаклюються вологостійкої шпаклівкою для зовнішніх робіт або простим піщано-цементним розчином.
6. На підготовлену основу можна виконувати монтаж будь-якого виду декоративної фундаментної обробки.

Таким чином, в рамках статті ми розглянули кілька основних варіантів використання плоского шиферу при виготовленні або обробці готових фундаментів різних видів. Безліч переваг матеріалу сприяє його широкому поширенню для вирішення різних будівельних завдань.
