Холодильна камера своїми руками

Холодильні приміщення широко застосовуються в магазинах, кафе, на складах, виробництвах. Це пов'язано з тим, що стандартні холодильники не в змозі забезпечити необхідну місткість продуктів. До того ж, питома вартість охолоджуваного простору (в порівнянні з холодильником) значно нижче. Іншими словами - вигода на користь холодильної камери.

Розглянемо основні конструкції:

Збірно-розбірні камери з холодильних сендвіч-панелей

Значного поширення набули камери виробників Polair і Аріада. Відразу відзначимо, що камери Polair якісніші на наш погляд (панелі легше входять в пази, можливо як праве, так і ліве відчинення дверей). При цьому камери Аріада трохи дешевше.

При замовленні камери приходить комплект з сендвіч-панелей, які з'єднуються між собою за технологією шип-паз, кути стін з'єднуються за допомогою кутових елементів. У комплект входить орні двері, обладнана ручкою і замком (також встановлена ​​аварійна кнопка, щоб можна було вийти з камери, навіть якщо двері замкнені зовні).

Камера збирається в наступній послідовності. Спочатку збирається підлогу камери. На підлозі приміщення розкладаються панелі підлоги холодильної камери (їх легко відрізнити від інших, з одного боку покриті оцинкованим залізом). Стикувальні шви промащуються герметиком і панелі з'єднуються між собою. Можна допомогти молотком через дерев'яний брусок.

Коли підлогу зібраний, починають збірку стін. З будь-якого кута. Збирають прямий кут (використовуючи дві стінні панелі і кутовий елемент). Шви попередньо промазуємо герметиком.

Коли кут зібраний і встановлений, збираємо сени камери. Починаємо від встановленого кута і рухаємося по колу. Замикаємо стіни.

Встановлюємо стелю. Це найскладніше, тому що необхідно щоб в пази стельової панелі потрапили шипи стін, а кути між стінами не будуть прямими на 100%. Тут без помічника нікуди. Доведеться постаратися, щоб поєднати шипи з пазами.

В кінці навішуємо двері. Камера готова.

від компанії Polair з покрокової складанням холодильної камери:

Наведемо таблицю з цінами на складські позиції камер Polair. Товщина панелей 80 мм, утеплювач пінополіуретан.

Нерозбірна холодильна камера з будівельних сендвіч-панелей

Це більш складна технологія, хоча і має деяку схожість з попередньою. Частково присутня технологія шип-паз. Однак без більш складних будівельних робіт не обійтися.

Стик панелей виглядає так:

Послідовність монтажу наступна:

Спочатку до підлоги приміщення прісверліваем направляючий профіль (як для стін з гіпсокартону) по всьому периметру майбутньої камери.

Далі, всередину периметра укладаються панелі підлоги, а в паз направляючого профілю вставляються стінові панелі (панелі вставляються один в одного, як шип в паз, але тільки в одній площині).

Кути стягуються тимчасовими куточками, в подальшому пропеніваются монтажною піною. Після висихання піни, тимчасові куточки знімаються, на саморізи встановлюються постійні декоративні куточки.

Із зовнішнього боку холодильної камери в кутах також встановлюються декоративні куточки.

В кінці встановлюється спеціальна холодильна двері (купується окремо від сендвіч-панелей). Також може бути змонтовано освітлення холодильної камери.

Додамо, що при необхідності, такі сендвіч-панелі легко пиляються за допомогою звичайного інструменту.

Вартість камери з будівельних сендвіч-панелей буде перевищувати ціну заводського набору (камера шип-паз). При цьому монтаж набагато складніший. Перевагою є можливість отримати холодильне приміщення індивідуальної конфігурації (наприклад обійти виступи, комунікації, елементи конструкції будівель).

Переобладнання наявного приміщення в холодильну камеру

Припустимо, у вас є кімната, з якої ви хочете зробити холодильну камеру. Головне питання - теплоізоляція. Можна утеплити стіни, підлогу і стелю пінопластом (найдешевший утеплювач - приблизно 1650 рублів за куб.м.). Шар повинен бути не менше 10 см.
По периметру можна побудувати каркас з бруса / дощок (на за куб обрізної дошки 5000-6000 рублів). Вийде приблизно так:

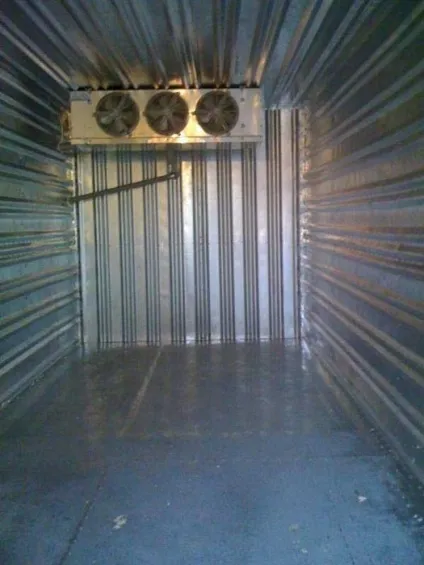

Обшивку можна зробити металевими оцинкованими листами або профнастилом (ціни від 200-250 рублів за кв.м.). Вийде приблизно так:

Всі шви потрібно обов'язково заповнювати герметиком, щоб уникнути появи конденсату в майбутньому.

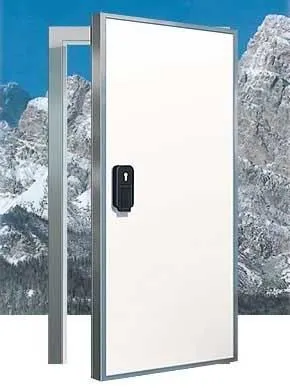

Коли холодильна камера готова, потрібно подбати про спеціальну теплоизолированной двері для неї. Вона повинна бути досить товстою і добре утепленій, а також щільно прилягати до стін камери.

Купуйте хорошу промислову двері (або відкатні ворота для холодильної камери), це позбавить вас від проблем в майбутньому:

Установка холодильного обладнання в камеру своїми руками

Наша рекомендація - купуйте промислові агрегати (моноблок або спліт-систему). Можна звичайно зібрати холодильну систему окремо (купити компресор, випарник, конденсатор, автоматику і зв'язати все воєдино), але це під силу тільки досвідченому ХОЛОДИЛЬЩИК.

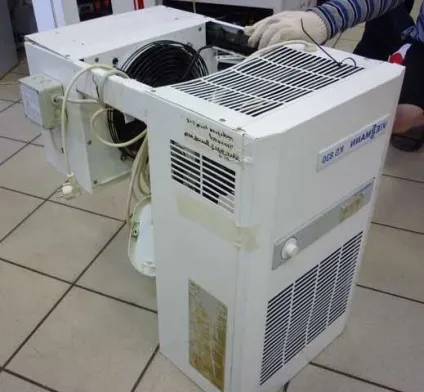

Установка холодильного моноблока своїми руками не викличе труднощів.
Зробіть отвір в стіні камери за розміром випарника і вставте в нього агрегат.

Потім, мережною розеткою. Встановіть необхідний температурний режим за допомогою регулятора термостата. Або налаштуйте електронний блок управління відповідно до інструкції. Камера почне набирати температуру.

Установка холодильної спліт-системи своїми руками потрібно, якщо ви захочете винести зовнішній блок на значну відстань від камери (наприклад, на вулицю). Або, якщо ви перетворювали в холодильну камеру наявне приміщення. В останньому випадку, товщина стін просто не дозволить вам обійтися моноблоком.

Спліт-система відрізняється від моноблока тим, що зовнішній блок (конденсатор) і внутрішній блок (випарник) не мають жорсткого зв'язку. Вони встановлюються незалежно, а в подальшому, з'єднуються двома мідними трубками і електричними кабелями.

Частина робіт по установці холодильного спліта можна виконати самостійно.

Почніть з монтажу внутрішнього блоку в холодильній камері. Закріпіть його на стелі (наприклад, ближче до протилежної від входу стіни) за допомогою металевих шпильок і болтів.

Потім, підключіть нижній отвір випарника до каналізації (використовуйте сантехнічну трубу відповідного діаметру, зазвичай 40 мм). Або просто виведіть трубу за межі камери в передбачену для збору конденсату ємність (часто використовують 19-літровий бутель для води, періодично її міняючи).

Після цього, можна повісити на стіну зовнішній блок (конденсатор). У ньому є прорізи під саморізи.

Переходимо до отвору в стіні під мідні трубки і кабель. Просвердлите його так, щоб можна було пов'язати комунікаціями зовнішній і внутрішній блоки. Діаметра 50 мм зазвичай достатньо.

Як тільки ви виконали все вищеперелічене, запросіть механіка по холодильному обладнанню, щоб він грамотно проклав мідні труби (при підключенні не обійтися без зварювання, тут потрібен досвід) і керуючий кабель між блоками. Справив вакуумирование системи спеціальним насосом і заправив фреон. Ці операції краще довірити професіоналу, до того ж вся важка робота вже зроблена вами, заплатити доведеться всього лише 3-5 тисяч рублів.

Для інформації наведемо ціни на популярні моделі моноблоків і спліт-систем компанії Polair:

Ціни на холодильні та морозильні моноблоки:
