Як зробити gsm розетку своїми руками схема і принцип дії

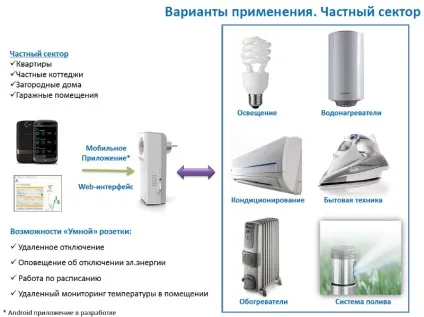

«Розумна» розетка - необхідний компонент «розумного» будинку, який допомагає керувати побутової і кліматичної технікою. GSM-розетку можна купити або виготовити власними руками. Принцип роботи пристрою реалізується через підтримку цифрового стандарту зв'язку GSM. Також розетка може працювати в ролі сигналізації. Самостійне виготовлення таких пристроїв останнім часом нерідко практикується через велику кількість на ринку китайських неякісних розеток. Щоб визначитися, чи потрібна вам розумна розетка, зверніть увагу на її властивості:
Важливо розуміти, що навіть виготовлена своїми руками «розумна» розетка буде «тягнути» чимало електроенергії за рахунок наявності блоку живлення, що згладжує перепади напруги - без нього вимикач швидко вийде з ладу. Крім того, перешкодою в збірці може стати ціна комплектуючих.
GSM-розетка має вигляд звичайного перехідника, який підключається до звичайної розетки. Робота приладів, включених туди, може регулюватися за допомогою дзвінка або смс на сім-карту, вставлену в слот розетки. Як запасний варіант, в зібраної своїми руками розетки повинен забезпечуватися варіант управління вручну (зазвичай це кнопки, розташовані збоку корпусу). Варто розраховувати, що зібране власноруч пристрій буде мати потужність до 5 кВт. Це дозволить використовувати його для багатьох видів техніки. Зібравши розетку самостійно, ви отримаєте можливість заощадити 1000 рублів і більше, в залежності від вартості готової розетки на ринку.
Крім того, деякі фахівці рекомендують економити витрати електроенергії розеткою за допомогою «економітеля» енергії, завдяки якому знижується навантаження на мережу і ток її споживання. Це економить від 30 до 50% грошей за платежі по електроенергії.
конструкція
GSM-розетка своїми руками припускає покупку реле, а також виготовлення простого блоку управління, расшіфровующего тон. Функція реле буде складатися з включення і відключення контактів. А сигналізувати про виконання команди йому буде декодер, що і показує схема.
Відповідно, щоб виготовити пристрій, потрібно придбати поляризоване реле. У нього є пара котушок. Якщо до мережі підключається одна з них, якір притягається до одного з релейних сердечників. Це буде перешкоджати розмикання контакту навіть в разі відсутності напруги. Для фіксації контакту в вихідної позиції потрібно, щоб напруга була подана на 2-ю котушку. Подається туди імпульс повинен мати певну амплітуду і тривалість.
Для мережевої заживлення розетки потрібно спаяти випрямляч діодного типу. У ньому міститься конденсатор, розрахований на напругу до 24 В. Хоч це і порушення техніки безпеки, при підключенні розетки потужністю до 3 кВт ніяк не позначиться на роботі приладів і не призведе до проблем в мережі.
Принцип роботи
- підключіть реле. Коли ви його підключіть, перевірте полярність напруги, яка є на виході мобільного. Наявність в ньому вібрації дуже спрощує функціонування схеми;
- коли вібро спрацьовує, ОПТРОН реле відкриває відкритий транзистор, а також транзистор. Він заряджає конденсатор від пристрою за допомогою однієї з релейних обмоток;
- якір переключиться, включаючи одну з пари релейних котушок, що замикає контакт. Контакт відповідає за приховувати або розетки;
- після закінчення вібрації (розрядки конденсатора) релейний якір перекладається в початкове положення;
- якщо вібрація подається повторно, якір перемикається на 2-ю котушку, а ланцюг роз'єднується.
