Як зробити гранулятор для виробництва паливних пелет своїми руками

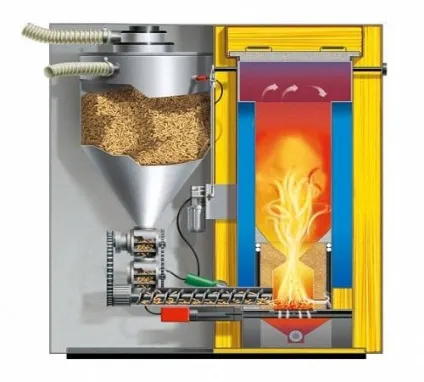

Паливні пелети - відмінний і недорогий джерело палива. Вони хороші тим, що за допомогою них можуть працювати автоматичні системи опалення, чого не можна сказати про дровах. Пелети засипають в спеціальні бункери котлів, які в автоматичному режимі подають потрібну кількість гранул в піч. В результаті немає потреби постійно стежити за вогнем.

Паливні пелети виробляють з відходів деревини, найчастіше це тирса, які у великій кількості утворюються на деревообробних підприємствах. Крім цього існують спеціальні дробильні машини, які перетворюють гілки дерев та інші великі деревні відходи в тирсу і потім з них також роблять пелети.

Для того щоб робити пелети самостійно, потрібно зібрати спеціальну машину. На вигляд, та й технічно, вона чимось нагадує потужну м'ясорубку. Тобто тирса засипають в бункер, потім потужний бур їх здавлює під великим тиском і на виході виходять гранули. Згодом їх сушать і упаковують в мішки або іншу тару. Ніяких додаткових матеріалів та інгредієнтів для виробництва пелетів не використовується, тут необхідно лише тиск і волога, необхідні зв'язують речовини вже є в деревині.

Матеріали і інструменти для збірки гранулятора:
- потужний двигун;
- редуктор (використовується ланцюгова передача);
- матриця;
- черв'ячні колеса;
- два циліндра (робиться з труб);
- куточок для створення рами;
- болгарка;
- зварювання;
- дриль та інший інструмент.

Процес складання гранулятора:

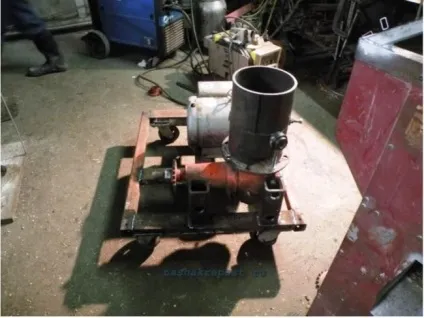

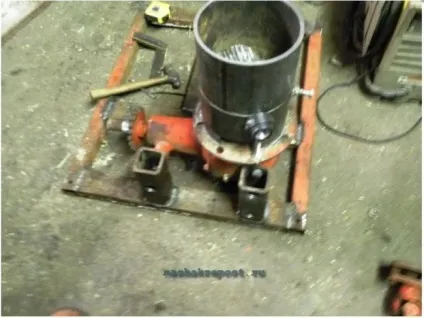

Крок перший. Створюємо раму пристрою

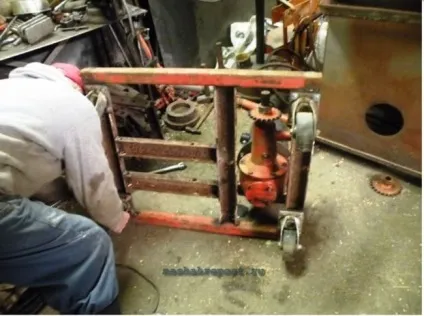

В першу чергу потрібно зварити раму, на неї будуть кріпитися згодом всі необхідні елементи пристрою. Рама повинна бути міцною, її можна зробити з куточка, швелерів та інших матеріалів, переріз повинен бути не менше 25х40 мм. Попередньо потрібно визначитися, де що встановлювати і просвердлити відповідні отвори під агрегати. Під двигун знадобиться преваріть майданчик з листа металу.

Якщо пристрій буде пересувним, то його можна оснастити колесами, так як воно буде досить важким і просто так його перемістити буде важко.

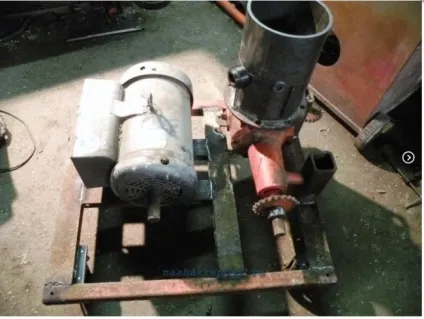

Крок другий. З'єднуємо двигун з гранулятором
Для з'єднання двигуна і гранулятора можуть використовуватися редуктори різного виду, конкретно в цьому випадку використовується ланцюгова передача. Важливо правильно розрахувати передавальне співвідношення зірочок, так як для роботи пристрою потрібен досить таки висока потужність.

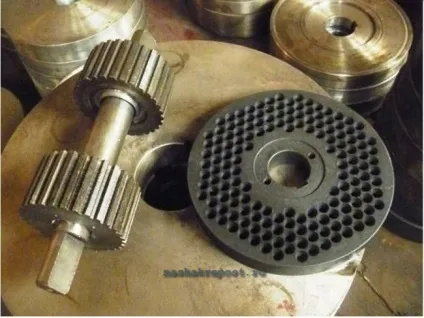

Отвори за формою являють собою усічений конус, завдяки цьому деревина стискується поступово, що забезпечує підвищену продуктивність пристрою.

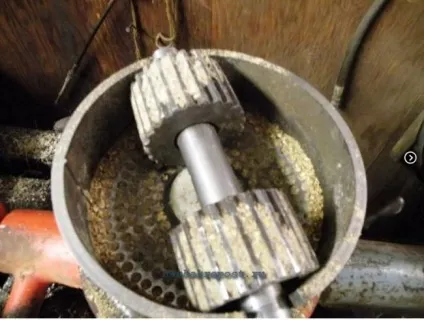

Далі ця матриця встановлюється на вал гранулятора, з'єднання відбувається за рахунок шпонки і муфти, яка кріпиться болтами. Зверху ж матриці встановлюється вал з двома шестернями (коліщатками), цей вал обертається синхронно з матрицею, тобто провідною ланкою є матриця. Коли в бункер потрапляють тирса, вони проходять між матрицею і коліщатками вала, стискаються і потім вже з іншого боку видавлюються готові гранули.

Щоб забезпечити найкращу продуктивність пристрою, сировину необхідно змочувати до потрібної вологості. Однак важливо пам'ятати, що чим більше буде тиск, з яким буде стискатися деревина, тим якісніше будуть виходити пелети. Але великі навантаження і швидше зношують пристрій, так що потрібно вибрати оптимальну позицію.
