Як зробити граблі
Часи, коли сіно збирали ручними граблями залишилися в минулому. На сьогоднішній день в цих цілях використовуються граблі - ворушарки, які можна встановлювати на трактори, мінітрактори і мотоблоки.
Але при цьому хотілося б відзначити і той факт, що в заводському варіанті вони коштують не дешево, в зв'язку з чим багато фермерів роблять їх своїми руками.
Різні види конструкцій ворушилок
Граблями - ворушилками, або ворошителя можна прибирати сіно, свіжоскошену траву або солому. На сьогоднішній день існують вже декілька видів таких ворошителя, де найбільшою популярністю користуються варіанти роторного і колісно - навісного типу.
Роторні ворошителя вдають із себе пальцеву конструкцію, яка заснована на горизонтальних роторах, тобто складається з обертових частин двигуна. На них же в свою чергу за допомогою пружин закріплюються промені, які згрібають і вернуть сіно. Завдяки конструкції подібного типу можна проводити також і регулювання висоти і кута ворошіння.

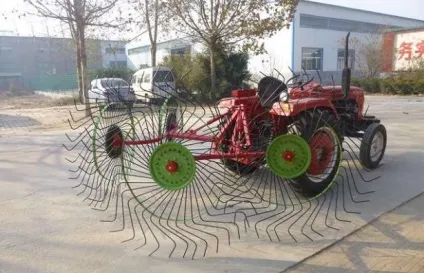

Колісно - навісні ворушарки (на зразок Сонечко) користуються популярністю через те, що вони мають від трьох до п'яти коліс, розташовані навскіс один від одного. А це в свою чергу може збільшити ефективність робіт. Плюс до цього колеса в ворошителя є взаємозамінними, кожен з яких закріплений на двох підшипниках, що в значній мірі може полегшити і ремонтні роботи.
Крім цього пальці на ворошителя здатні збивати скошене сіно або солому, збільшуючи вентиляцію валків.
Так само хотілося б відзначити і той факт, що конструкцію типу Сонечко і найлегше зробити своїми руками.
Як зробити граблі - ворушарки своїми руками?
Для початку нам необхідно виготовити металеву раму, розміри якої будуть прямо залежати від тяги мотоблока або трактора. Але а зробити її можна з металевої труби круглого або квадратного перетину. Одну сторону рами ми робимо однакову за розміром з навішуванням, а іншу поступово звужує.
Для роботи ротора ворушарки необхідний карданний вал, проте в якості карданного валу також можна використовувати і задній міст легкового автомобіля (справа в тому, що задній міст автомобіля має всі необхідні шестерінки для роботи).
У випадки, якщо ворошилка, яку збираєтеся зробити призначається для трактора, то доведеться також зробити установку знижувального редуктора на вал відбору потужності.
На багатьох тракторах кількість оборотів в хвилину становить 540, що звичайно ж для ворошителя дуже багато.
Як ротора можна використовувати автомобільний диск, на якій приварюється 10 трубок, щоб вийшло «сонечко».
Тепер же робимо зуби для грабель, при виготовленні яких рекомендується використовувати міцну сталь. Приварюють їх до ротора і на цьому можна вважати, що наші роторні ворушилки готові.
Як зробити граблі - ворушарки типу «Сонечко»?
Відразу хотілося б відзначити, що для мотоблока найбільш підходящим варіантом можуть стати триколісні ворушилки, а для трактора п'ятиколісний варіант.
Отже, нам необхідно підготувати металеву трубу, дріт 4-7 мм і сталеві листи (товщина 4 мм). З металевої труби виготовляється сталева рама на якій встановлюються кронштейни і до якого кріпимо колеса.
Диски робимо з сталевого листа, а пальці (щоб згрібати скошену траву) з дроту. Тільки пам'ятайте, вони повинні бути замінними.
За допомогою болтів прикріплюємо їх до дискам.

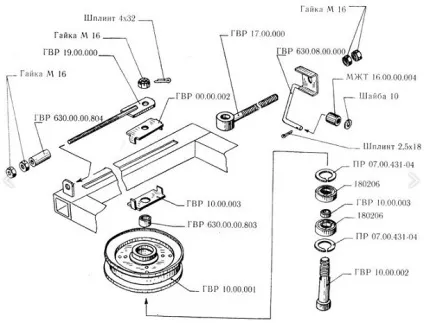

Для установки кожного колеса, будемо використовувати два підшипника, які розміщені в маточинах. Найкраще зробити установку маточин від класичної моделі ВАЗа, де підшипники є конічними.
Даний вузол, завдяки металевому ковпачку з одного боку і сальнику з іншого, підшипників не дозволить заіржавіти.
Тепер же приступаємо до виготовлення навішування, що дозволить саморобні граблі навішувати на машину. Його конструкція повинна включати в себе і регулювання з використанням пружин і стали.
