Як зробити газогенератор на дровах своїми руками пристрій і креслення, відео монтажу
Важливими складовими частинами конструкції газогенератора є бункер. Його використовують для завантаження палива всередину установки. Він має циліндричну форму і виготовляється з використанням маловуглецевої сталі. Бункер встановлюється всередині корпусу газогенератора і надійно закріплений болтами. На крайках кришки люка, який веде в бункер, є азбестовий ущільнювач або звичайна прокладка.
Ще одна важлива складова частина газогенератора - камера згоряння. Вона розташовується в нижній частині бункера. При її виготовленні найчастіше застосовується жароміцний сталь. Іноді для обробки внутрішньої поверхні цієї камери використовується кераміка. Саме в цій камері відбувається згорання твердого палива.
Процес крекінгу смоли відбувається в нижній частині. Для цього там встановлена горловина, виконана з хромової сталі, яка володіє високими жароміцними властивостями. Прокладка розташовується між корпусом газогенератора і його горловиною. Як прокладки зазвичай використовується азбестовий шнур.
Фурми, за допомогою яких забезпечується подача повітря в цих установках, розташовуються в камері згоряння в її середній частині. За своїм виглядом це отвори певного калібру. Вони мають з'єднання з повітророзподільної коробкою, яка пов'язана з атмосферою. Жароміцний сталь виступає матеріалом для виготовлення фурм і розподільної коробки.
Зворотний клапан присутній на виході повітророзподільної коробки. Завдяки йому запобігає вихід горючого газу з газогенератора. Для підвищення потужності агрегату перед цією коробкою встановлюється вентилятор. Завдяки йому також забезпечується можливість для використання палива високої вологості. Працюючий вентилятор забезпечує нагнітання повітря всередину корпусу.
Решітка використовується для підтримки розпеченого вугілля. Якщо говорити про місце її розташування, то в установці вона знаходиться в нижній частині генератора. Прогоріли вугілля, що перетворилися на попіл, легко проникають через отвори решітки в зольник. Щоб була можливість для очищення колосникових грат від шлаку, середня частина зроблена рухомий. Для повороту чавунних колосників передбачений спеціальний важіль.
У складі корпусу газогенератора присутні і завантажувальні люки, які оснащені кришками, що закриваються досить герметично. Верхній люк має ущільнення азбестовим шнуром. На кріпленні кришки присутній спеціальний амортизатор. Він являє собою ресору, яка піднімає кришку при надмірному тиску всередині камери. Два завантажувальних люка розташовуються і з бічної частини корпусу.
- Перший знаходиться вгорі. Основне його призначення полягає в додаванні при використанні агрегату палива в зону відновлення;
- Місцем розташування другого є нижня частина корпусу, а використовується він головним чином для видалення золи.
У зоні відновлення проводиться відбір газу. Він здійснюється через патрубок. До нього методом зварювання приєднані труби газопроводу. Зовсім необов'язково тільки що вироблений газ, що знаходиться в гарячому стані, виводити за межі корпусу. Він може використовуватися для підігріву або просушування палива в тому випадку, якщо використовується тверде паливо високої вологості. Для цього його подають в камеру завантаження. Щоб він надходив туди, необхідно провести відвідний газопровід по кільцевій навколо камери, між корпусом установки і бункером.
Фільтр тонкого очищення знаходиться за корпусом газогенератора. Своїм виглядом він представляє кілька труб, які заповнені елементами, що фільтрують. Перш ніж потрапити в цей фільтр, газ проходить через охолоджувач. Коли ж він очищений, газ надходить в змішувач, де проводиться його змішування з повітрям. І тільки потім суміш надходить в ДВС.
Коли в камері згоряння відбувається процес згоряння палива, то воно окислюється повітрям, який надходить через фурми камер з повітря в розподільній коробці. Утворився горючий газ рухається в фільтр грубої очистки, де проводиться його очищення і подальше охолодження. А потім він надходить у фільтр тонкого очищення, після чого потрапляє в змішувач. З змішувача утворилася суміш надходить в ДВС.
типи газогенераторів
- прямого процесу газогенерации;
- зворотного;
- горизонтального.
Газогенератори прямого процесу
Головною особливістю цього обладнання є те, що вони можуть працювати на таких видах палива, як напівкокс і антрацит. Це паливо є небітумінозним. У плані конструкції агрегати цього типу відрізняються тим, що надходження повітря в колосникові грати відбувається з нижньої частини, а у верхній частині здійснюється забір газу. Також необхідно відзначити, що волога з палива в таких установках не влучає у зону горіння, тому вона підводиться туди спеціально. Потужність установки підвищується при збагаченні виробленого газу воднем з води.
Газогенератори зворотного процесу
- дрова;
- деревне вугілля;
- відходи деревообробки.
У них теж є свої відмінності конструкції. Одним з головних є те, що в середню частину установки зону горіння потрапляє повітря. Нижче цієї зони здійснюється забір газу. У більшості таких установок відібраний газ використовується для задач обігріву знаходиться в бункері палива.
Газогенератори горизонтального процесу
Подібні установки також мають свої відмінності. У них повітря підводиться збоку, в нижню частину корпусу. Причому відзначимо, що його подача через фурми відбувається з високою швидкістю. Навпаки фурми присутній газовідвідна решітка, через яку проводиться відбір газу. Дуже невеликий є активна зона газифікація в установках цього типу. Вона зосереджена між кінцем фурми і газовідвідної гратами. Такі агрегати відрізняються невеликим часом пуску, а також легкістю пристосування при зміні режимів роботи.
Вибір місця установки
Газогенератори можуть встановлюватися:
Однією з різновидів цього обладнання є пелетні котли. Часто їх установка виконується в будинках, оскільки при завантаженні не виникає великої кількості сміття, а паливо може спокійно зберігатися в безпосередній близькості від котла.
Установка газогенераторів, які працюють на дровах великої довжини, повинна проводитися на вулиці в безпосередній близькості від місця зберігання палива. В цьому випадку можна без великих незручностей здійснювати підвезення дров до обладнання. Крім цього, якщо котел розміщений на вулиці, можна позбавити приміщення від бруду і золи.
Нержавіюча сталь використовується для виготовлення нижнього корпусу котла. Її головною перевагою є те, що вона не схильна до корозійних процесів. Тому обладнання може служити дуже довго. Крім цього, сучасні моделі установок мають якісний шар теплоізоляції, що виключає вплив температури навколишнього середовища на процес виробництва газу. Також завдяки ізолятора виключається вплив цього фактора на швидкість пуску установки.
У таких агрегатах розміщують систему регулювання. Вона знаходиться безпосередньо під кришкою, що виключає потрапляння опадів, коли установка розташована на вулиці. Подвійні стінки має димова труба. Якщо генератор стоїть на вулиці, то для більш зручного його підключення прокладку труб до котла опалення виконують по землі. Що стосується самого котла, то його розміщують таким чином, щоб він не замерзав при тривалих перервах в роботі.

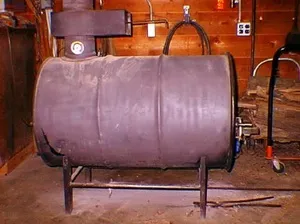

Дров'яної газогенератор своїми руками
Якщо вам потрібно газогенератор, то необов'язково купувати його в магазині. Виготовити це обладнання можна своїми руками.
Щоб виготовити газогенератор своїми руками, необхідно заздалегідь підготувати необхідні матеріали:
- бочка;
- труби;
- фільтри тонкого і грубого очищення;
- вентилятор.
Ви можете побудувати своїми руками як звичайний газогенератор на дровах, так і піролізний. Останній відрізняється тим, що в складі своєї конструкції має дві камери згоряння. У першій відбувається згорання палива і утворюється газ. В іншій згорає газ і розташовується теплообмінник. Якщо ви хочете зробити своїми руками піролізний котел, то при роботах в його конструкцію потрібно встановити додаткову камеру, розташувавши її у верхній частині корпусу. Теплообмінник теж повинен знаходитися у верхній частині установки. У деяких випадках монтаж теплообмінника проводиться збоку. Також необхідно пам'ятати про те, що друга камера газогенератора піролізного типу може розташовуватися не тільки зверху.
Виконуючи роботи по збірці трубопроводів необхідно виконувати всі операції в послідовності. зворотного руху диму. У цьому випадку на його стінках буде утворюватися набагато менше відкладень. Сам же він повинен бути розбірним, щоб в разі необхідності його можна було почистити. Навколо установки повинно бути достатньо вільного простору, оскільки в процесі роботи він серйозно нагрівається. Після того як монтаж котла буде завершений, необхідно вибрати оптимальний режим роботи, при якому будуть згоряти все смоли.
висновок
В даний час для опалення осель використовують різні установки. Одне з нових рішень - газогенератор на дровах. Він дозволяє забезпечити теплу атмосферу в оселі при мінімальних витратах. Придбати газогенератор можна в будь-якому магазині. А можна зробити своїми руками. Доступні матеріали, що застосовуються при його створенні, обійдуться недорого. Технологія його виготовлення досить проста. Коли апарат буде виготовлений і правильно встановлений, ви можете, спалюючи в ньому дрова, отримувати газ, за рахунок якого буде обігріватися ваш будинок. Крім того, виготовлений газогенератор своїми руками можна використовувати в якості утилізатора і спалювати в ньому різні види відходів -пластикові пляшки, лінолеум.
