Як зробити фундамент ТІСЕ своїми руками
Бувають випадки, коли грунтові умови не дозволяють побудувати нічого кращого, ніж стовпчастий фундамент. Або навпаки, ви вирішили відмовитися від пристрою підвального приміщення і побудувати невеликий одно- або двоповерховий дерев'яний будинок, вага якого цілком собі витримає такий вид фундаменту. Звичайно ж влаштовувати монолітний фундамент при таких розкладах зовсім не варто - це буде марна трата грошей.
Отже, ви зупинилися на стовпчастих фундаменті, припустимо з азбестоцементних труб. Але якщо на вашій ділянці є пучіністие або сільнопучіністие грунти, то простий стовпчастий фундамент після його будівництва необхідно відразу ж навантажити конструкцією будинку, інакше стовпи такого фундаменту за зиму може видавити назовні.
Деякі почнуть сперечатися, мовляв якщо їх заглибити на глибину нижче сезонного промерзання грунту. то їм нічого не загрожує. Адже поздовжні сили морозного обдимання (діючі від низу до верху) нижче за рівень промерзання просто відсутні, тоді як же фундаментний стовп може видавити? Насправді ж це цілком може статися. Давайте розберемо чому.
На масивні фундаменти, заглиблені нижче рівня сезонного промерзання грунту, поздовжні сили обдимання не діють. А вага таких фундаментів настільки великий, що і в поперечному напрямку безодні ніяк не можуть нашкодити. Але стовпчасті фундаменти набагато легше, в десятки разів. Тому набухає, пучиністий грунт може як би «витягнути» такий стовп, діючи на нього з різних сторін. Для наочності процесу варто звернутися до малюнка.
Звичайно ж не можна стверджувати, що це станеться зі стовідсотковою ймовірністю, але і не враховувати таку можливість теж не можна. Саме з цієї причини навантажувати такий фундамент потрібно ще до настання першої зими.
Як же бути, якщо необхідно будувати саме стовпчастий фундамент. Тут на допомогу і приходить свайно-стрічковий фундамент за технологією ТІСЕ. Причому сама технологія ТІСЕ не зупиняється виключно на пристрої фундаменту, вона так само має на увазі і зведення стін. Тому, незважаючи на те, що наш сайт висвітлює тільки будівництво дерев'яних будинків, для зручності і розуміння всього процесу ми розглянемо варіант будівництва двоповерхового будинку, другий поверх якого буде дерев'яним, а перший - кам'яним.
До того ж ніщо не заважає побудувати за технологією ТІСЕ надземний цокольний (так званий «полуторний») технічний поверх, а сам будинок з житловими приміщеннями вже побудувати з дерева.
Що таке фундамент ТІСЕ і як зробити такий фундамент своїми руками
Для початку вдамося до короткою історичною довідкою. Технологія ТІСЕ (ще іноді помилково пишуть Тисі або TISE) була придумана радянським конструктором Рашидом Миколайовичем Яковлєвим і розшифровується як технологія Індивідуального Будівництва та Екологія. А її унікальність полягає в тому, що закупивши одного разу простий і недорогий спеціальний бур ТІСЕ, Ви зможете швидко і просто побудувати свайно-стрічковий фундамент ТІСЕ своїми руками.
Що таке бур ТІСЕ
Бур являє собою звичайну конструкцію з двох штанг з режуще-рихлящімі чашкою внизу. А основною відмінністю від звичайного бура є наявність так званого розкладного (відкидного) плуга в нижній частині бура. Поступово розкладаючись при обертанні бура ТІСЕ, цей плуг створює в нижній частині свердловини розширення зі сферичним куполом.
Саме це розширення дозволяє фундаменту по-перше нести набагато серйозніші навантаження (адже площа підстави кожного стовпа значно збільшується), а по-друге таку конструкцію бетонного стовпа не зможуть видавлювати поперечні сили морозного обдимання.
Самим же головним відмінністю фундаменту ТІСЕ є те, що такий фундамент можна безперешкодно будувати в будь-яких грунтах, незалежно від їх сдимистості, за винятком хіба що пливунів.
Фундаментні бури ТІБЕ бувають трьох видів
- ТІБЕ-Ф (діаметр бура 200 мм). Складається з розсувної штанги, відкидного плуга і накопичувача грунту. Довжина в розсунутому положенні становить 225 см;
- ТІБЕ-2Ф (діаметр бура 200 мм). Від попереднього відрізняється робочим діаметром плуга і має можливість розширення підстави паль уже до півметра;
- ТІБЕ-3Ф (діаметр бура 250 мм). Максимально великий бур з можливістю роботи одночасно двох осіб завдяки великій ручці.
Причому довжину бурів можна збільшувати шляхом монтажу на них додаткових штанг.
Пальово-стрічковий фундамент ТІСЕ
Являє собою монолітну свайно-стрічкову конструкцію, в якій сама стрічка (ростверк) перебуває ніби в підвішеному над поверхнею землі стані, що запобігає дії сил морозного пученія на неї знизу.
Пальово-стрічковий фундамент ТІСЕ
Стіни ТІБЕ своїми руками
Щоб максимально інформативно охопити технологію ТІСЕ ще на початку статті ми вирішили звести перший поверх нашого будинку кам'яним, точніше бетонним (бетон - той же штучний камінь).
Для цього на побудований свайно-стрічковий фундамент зверху укладаються спеціальні блоки, отримані за допомогою все того ж обладнання для будівництва стін за технологією ТІСЕ.
Стіни ТІБЕ для будинку укладаються і формуються одночасно, тобто прямо в процесі їх зведення, за допомогою спеціального комплекту опалубки.

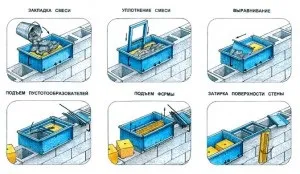

На верхню площину фундаменту, після влаштування шару гідроізоляції, встановлюється переставна опалубка для формування одного блоку. У неї вкладається цементно-піщаний розчин, утрамбовується, а потім, після невеликого його схоплювання, опалубку можна зняти і встановити поруч для виготовлення наступного блоку, і так по колу.
Важливим є і факт, що між шарами вже готових і застиглих, і ще тільки формованих нових блоків, немає необхідності влаштування шару з підстилаючого розчину. Блоки укладаються в буквальному сенсі друг на друга без додаткових матеріалів, хіба що тільки прокладаються армирующими сітками для міцності майбутніх стін. Кваліфікація муляра тут так само зовсім не обов'язкова - завдяки великим розмірам і точної геометричної форми переставной опалубки блоки прекрасно і рівно встають один на одного.
Види пересувний опалубки для зведення стін ТІБЕ своїми руками
Всі три види опалубки мають довжину 51 см. При висоті 15 см. Розрізняються вони тільки шириною - ТІБЕ-1 має ширину 19 см. ТІБЕ-2 - 25 см. А ширина опалубки марки ТІБЕ-3 становить 38 см. Що дозволяє зводити як капітальні стіни, так і міжкімнатні перегородки, а так само будувати підсобні приміщення, гаражі та інші полегшені господарсько-побутові споруди.
Так, для довідки, з одного мішка цементу (укупі з піском, відсівом і т.д.), при використанні опалубки ТІСЕ-2, вийде близько 15-20 блоків, кожен з яких, в свою чергу, в стіні замінює за обсягом до 8 стандартних силікатної цегли.
Порожнечі в отриманих блоках заповнюється утеплювачем, а так само використовуються для прокладки комунікацій, наприклад електрики.
