Як зробити фундамент під відкатні ворота

Основним елементом для закріплення воріт - є фундамент. З фундаментом під відкатні ворота полотно рухається легко по опорі з роликів, кріплення проходить на підставі прямокутного бетонного блоку, який розміщений в землі.

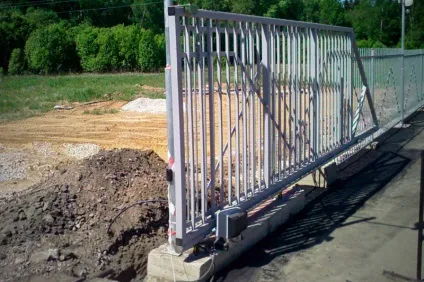

Готуємо фундамент під відкатні ворота

Призначення цього підстави - фіксувати елементи воріт, які утримують відкатні ворота. Представляє він собою армований блок, розташований в грунті. Влаштовують його з внутрішніх сторін територій, збоку від країв отвору. Місце для установки потрібно вибирати в залежності від того, яка сторона буде зсуватися при відкриванні. Коли ворота рухаються вправо, то фундамент закріплюють справа.

Будь-який тип воріт: розстібні, зсувні, відкатні, вимагають проведення розрахунків і їх потрібно приводити у відповідність з Вашим планом з будівництва. Споруджуючи фундамент під відкатні ворота пристрій не дуже трудомістким, але виконуючи установку своїми руками Вам потрібно поставитися до цієї роботи уважно.

Схема зі зведення фундаменту

Під час проектування фундаменту для воріт потрібно дотримуватися всі необхідні розміри. Довжина фундаменту повинна бути не менше ніж ширина отвору воріт. А ширина фундаменту повинна бути - 600 мм. Вибирається глибина не менше -1800 мм. Розмір вибирають з метою, щоб не було перекосу біля основи, не порушити режим експлуатації. Дотримуючись таких параметрів, можна також забезпечити воротам безперервну роботу на многії літа.

Для воріт орних підставу потрібно влаштовувати схожим чином. У варіанті орних також підстава буде стрічковим, будуть потрібні ті ж матеріали. Пристрій своїми руками орних воріт зажадає від Вас складання плану.

Щоб своїми руками самостійно виконати чудовий фундамент для воріт відкатного типу, орних,

Схема для фундаменту воріт

Якість бетону, суміш бетонну і термін її служби завжди можна визначити за якістю виготовлення. Для гарної суміші Вам знадобиться цемент, який з маркою 500, щебінка 30-40. Пісок, цемент потрібно взяти в пропорціях, які відповідають даним для отримання бетону потрібної міцності. Перевірити можна якість бетону наступним чином: бетон після застигання повинен витримувати удари від молотка, не кришиться. Таким же прийомом Вам можна користуватися і при спорудженні підстави для орних воріт.

Каркаси з арматури собою представляють просторову конструкцію виготовлену з металу. Призначення каркасів - розподілити напруга, яке виникає в бетонному блоці. Це може продовжити термін служби фундаменту, зроблений своїми руками. Практика доводить, що в цьому випадку оптимальним варіантом служить арматура з діаметром - 20 мм. Скріплювати для каркаса арматуру треба в'язкою або зварюванням.

Опорний швелер Вам необхідний для того, щоб закріпити консольний блок і електропривод. Приварюють швелер на поперечні, які закладають в каркас заздалегідь. Кріплять привід на окремому швелер. При цьому з меншим розміром, його приварюють збоку. Швелер опорний повинен вибиратися з розмірами №20, якщо зовсім невеликий розмір, то можна і з №18.

технологія виготовлення

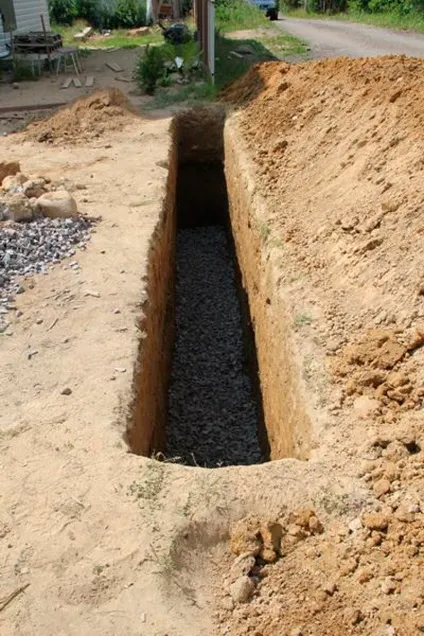

Після проведення всіх необхідних розрахунків, потрібно викопати яму з певними розрахунками і розмірами.

Розташувати каркас по довжині ближче до лінії, де переміщаються ворота. По ширині з передньої частини каркаса потрібно трохи від краю змістити отвір. Що ж стосується висоти, то верхню частину потрібно заглибити на 10 см нижче, ніж поверхня землі. Каркас розташувати потрібно строго по горизонтальній площині і надійно зафіксувати: виробляючи заливку бетону своїми руками положення його повинно залишатися незмінним.

Після фіксації каркаса, яму потрібно залити сумішшю з бетону на дві третини від висоти Вашої майбутньої конструкції. Для того щоб бетон набрав хорошу міцність, він повинен трохи постояти, хоча б 2 дні.

Тепер можна вставити між виступаючою частиною каркаса з арматури 3 поперечних швелера. Потім їх треба вирівняти по вертикальній, і горизонтальної площинах, приварити до арматури. Потім можна залити решту з бетону.

Витримати фундамент для воріт потрібно 12 днів якщо холод і 5 днів влітку. Після закінчення роботи вийти рівну основу, де 3 поперечних швелера розташовуються нижче, ніж рівень на проїжджій частині.

Заливку фундаменту на практиці для воріт відразу виробляють з несучим швелером. Бо якщо не вдається зсередини заповнити всі бетоном, то ворота будуть гриміти переміщатися по порожнечі. Залишається приварити швелер. Потрібно на підставу, яке складається з 3 поперечних швелерів, укласти основний швелер з уявних ліній по руху воріт.

Якщо роботи виконуються своїми руками потрібно враховувати і товщину воріт з обшивкою. Для того щоб не помістити швелер близько до парканів, інакше ворота взагалі не зможуть переміщатися стануть зачіпати і стовпи. Якщо він вже повністю виставлений і приварений своїми руками до основи, то слід варіння швелерів під привід як продовження до основного.

Потрібно вгорі стовпа встановити ще металеву заставну. У разі якщо про неї забудете, то неминуче руйнування частини стовпа під час установки скоби. А може навіть в процесі щоденної експлуатації конструкції. Заставна бажано повинна бути пов'язана з арматурою, яка наповнює стовп і колону зсередини.

Частина фундаменту для воріт, яка так і залишилася відкритою, потрібно перекрити тротуарної або керамічною плиткою. Завдяки виконанню такої нескладної операції підставі буде значно продовжений термін експлуатації.

Міцний фундамент - запорука довговічності та надійності воріт. Площа фундаменту розраховується тільки виходячи з габаритів, ваги і геометричних параметрів конструкції. Якщо фундамент закладають орієнтовно, без чітких відомостей, то необхідно зробити поправки на ширину і вагу стулок, щоб фундамент зміг витримати навантаження.
