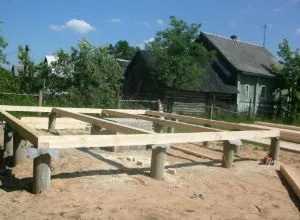

Як зробити фундамент під битовку

Фундамент під битовку необхідний для надійної і стійкої установки легкого будівельної споруди, в залежності від типу грунту (земля, пісок, глина) з урахуванням особливостей ділянки по рельєфу (схил, наявність перепадів, рівна поверхня), а також габаритів і маси самої побутівки.

Спорудження своїми руками фундаменту під битовку з блоків розташованих по периметру у вигляді декількох стовпчиків, часто практикується через бажання заощадити, далеко не завжди виправдано, так як така основа є дуже нестійкою і може привести до осідання.

Для того щоб бути впевненим у надійності установки легкої споруди слід вибрати один з варіантів, які вже давно перевірені на практиці і зарекомендували себе з найкращого боку.

типи фундаментів

Виходячи їх характеристик грунту і передбачуваного часу використання підсобного приміщення, можна вибрати надійний тип фундаменту під битовку з чотирьох основних, які можна зробити своїми руками:

стовпчастий;
стрічковий;
свайновінтовой;
свайнонабівной (за технологією ТІСЕ);
блоковий.

Вибираючи будь-якої з цих видів враховуються матеріальні витрати, зручність під'їзними коліями, можливість використання спеціальної будівельної техніки, розмір і вага споруди, яке буде встановлюватися.

стовпчасті підставу

Такий фундамент для битовки можна спорудити своїми руками без використання будь-яких спеціальних пристроїв і з мінімальними матеріальними витратами. Основними умовами для вибору такого варіанту має бути відсутність схилу і наявність стійкого грунту.

Зробивши розмітку периметра, необхідно вирити по кутах і середині довгих сторін квадратні ями (мінімум 6 штук) розмірами 40 × 40 см і глибиною 70 см. Після цього на дно ям встановлюється арматура з випуском над рівнем поверхні і заливається бетоном.

Як тільки бетон устоявся і підсох (протягом 7-10 днів), до основної арматури кріпиться додатковий каркас і навколо нього встановлюється дерев'яна опалубка у вигляді короба висотою 25-30 см. Залив опалубку бетоном отримують монолітні стовпи із залізобетону, які в подальшому обв'язуються між собою.

В окремих випадках (при небажанні використовувати бетон), можна обійтися керамічними цеглою або будівельними блоками, які укладаються в підготовлені ями на звичайному розчині з використанням тонкої арматури і висновком по висоті на 20-25 см над основним рівнем поверхні грунту. В цьому випадку стовпи будуть не монолітними бетонними, а складовими цегляними (блоковими).

стрічкове підстава

Як правило, такий фундамент під битовку споруджується своїми руками - він відносно простий і дешевий, не вимагає спеціальної техніки, і може бути виконаний в поодинці. В основному стрічкові підстави застосовуються для будівель тривалого використання, але підходять тільки для рівних ділянок.

Стрічковий фундамент під битовку

За наміченим периметру копається траншея в 30 см шириною і 70 см глибиною (цього буде достатньо). Потім дно траншеї засипається піском шаром до 5 см, і укладається горизонтальний каркас з арматури. Після цього проводиться заливка бетоном, який зроблений з цементу марки М350 або вище, аж до М450.

Коли бетон висихає, споруджується невисока (до 20 см) дерев'яна опалубка для формування цоколя. Це дозволяє підкоригувати рівень поверхні, якщо на ділянці є невеликі перепади по висоті.

Пальово-гвинтове підставу

Підходить для ділянок, грунт на яких є досить щільним. Наприклад, на глибині від 2,5 метрів знаходиться щільний шар глини або суглинку. Це найбільш швидкий спосіб побудови своїми руками.

При виготовленні цього типу фундаменту для побутівок в твердий грунт вгвинчуються металеві палі по периметру майбутньої будови на відстані близько 1,5 метра один від одного. Після того як всі палі Забур, вони зв'язуються широким швелером або двотаврів.

Пальово-набивне підставу

При виготовленні такого фундаменту використовується технологія ТІСЕ - формування свердловин під опорні стовпи з розширеною нижньою частиною. Такий варіант спорудження фундаменту своїми руками дозволяє проводити будівництво на ділянках зі схилами і перепадами висот. Застосування технології ТІСЕ зменшує витрати на матеріали і роботи в 2,5 рази, але вимагає використання спеціальної техніки.

Стовпчастий фундамент під дерев'яну битовку

Для проведення робіт буде потрібно:

Рідкий бетон (марка М400)
Каркаси виготовлені з арматури.
Спеціальний бур з висувним плугом, яким можна керувати за поверхні.

За розміченому периметру, на відстані 1,5 метра один від одного, буряться свердловини діаметром близько 30 см і глибиною до 0,7 метра. Потім в них по черзі опускається бур з плугом і вирізається додаткову кількість грунту, збільшуючи діаметр свердловини на дні в 1,5-2 рази.

Після цього встановлюється каркас з арматури і відбувається заливка бетоном. Отриманий таким чином залізобетонний стовп має в своїй основі широку п'яту, що дозволяє знизити навантаження на одиницю площі.

ФБС підставу

Найпростішим варіантом створення основи під легку споруду є фундаментні блоки. Вартість такої технології обійдеться трохи дорожче, ніж роботи з вищезазначених способів, однак весь процес займе буквально кілька днів (якщо мова йде про невеликий часовий будівництві).

Для створення підстави потрібні бетонні блоки - ФБС. Вони мають кілька стандартних типорозмірів:

довжина: 88, 118 або 238 см;
висота: 28 (рідко застосовуваний варіант) або 58 см;
ширина: 20, 30, 40, 50 або 60 см.

Щоб звести підставу такого типу - потрібно застосовувати спецтехніку (вантажівки для доставки і кран - для установки): оскільки важать блоки багато (вага самого маленького вироби - близько півтора центнер). Сама технологія - гранично проста:

Виривається котлован. Глибина котловану - вибирається мінімум під 2 ряди блоків. Для легкої битовки (особливо якщо будується вона не на десятки років) - цього буде достатньо.
Укладається перший ряд, починаючи з кута.
Стики між блоками (максимальна відстань - 5 мм) заповнюються цементним розчином.
Цементний розчин наноситься на верхню грань блоків.
Укладається другий ряд.
Стики між блоками другого ряду - заповнюються цементом.
Після застигання цементу - всі стики гідроізолюють (в ідеалі - з обох сторін).
