Як зробити електропроводку в лазні своїми руками - схеми і покрокова інструкція з фото і відео

Пристрій освітлення в лазні

При обладнанні приміщення лазні різними пристроями і допоміжними приладами особливу увагу слід приділити монтажу електропроводки. В даному випадку вимоги до якості використовуваного матеріалу більш високі, оскільки проводка найчастіше піддається екстремальних умов - таким як висока температура, різкі перепади температур в двох суміжних приміщеннях, підвищена вологість. До того ж лазня, особливо дерев'яна, є об'єктом, що підвищену пожежонебезпеку.

Найпростіша схема пристрою електропроводки в лазні виглядає наступним чином:

Кабель підводиться в баню до загального автомату, поруч з яким передбачено УЗО - пристрій захисного відключення, далі підключається водонагрівач (бойлер) і світильники - по одному-два на кожне приміщення: роздягальні (передбанник), помивочной і парильню (сауну)

Для монтажу електропроводки рекомендується запросити фахівців-електриків, якщо ви не впевнені, що зможете впоратися самостійно.

Однак з метою економії, маючи відповідний досвід і знання, дану операцію можна провести самостійно. Одними з основних умов при влаштуванні електропроводки в лазні є застосування матеріалів високої якості, попередній точний розрахунок метражу і параметрів використовуваного обладнання для монтажу, а також обов'язкове дотримання техніки безпеки при проведенні робіт.

підготовка

Отже, якщо ви вирішили провести монтаж електропроводки в лазні самостійно, робіть це правильно:

• Забороняється вести проводку навпаки вхідних дверей, за кутовими стиках приміщень, а також до одного перемикача підключати більше двох світильників.
• Неприпустимо скручувати і перегинати проводку.
• Розподільні короба, в яких прокладається кабель, повинні мати вільний доступом і перебувати на увазі - на випадок, якщо доведеться видаляти несправності з електрикою.
• Бажано до початку робіт з прокладання проводів зобразити олівцем на стіні їх розташування, а також місце розташування вимикачів, розеток і світильників.
• Скопіювати на папері схему і зберегти її - можливо, вона ще не раз стане в нагоді.

способи монтажу

Існує два основні варіанти - відкритий і прихований. Перший спосіб менш трудомісткий і не вимагає великих фінансових витрат, більш ремонтопрігоден. Єдиним недоліком цього способу є не зовсім естетичний зовнішній вигляд розводки, який, втім, можна поліпшити будь-якими елементами декору, чи елементарно прокласти кабель в коробах або лотках.

Спосіб прихованої проводки більш трудомісткий, а в фінансовому плані потребують більше витрат. Хоча це компенсується більш естетичний зовнішній вигляд стін.

В даний час торгові мережі пропонують електротехнічний плінтус, використання якого багато в чому полегшує монтаж електропроводки в приміщеннях. Виріб потрібної довжини кріпиться до підлоги або стелі, всередині нього по спеціальному каналу простягається проводка, в потрібному місці сверлится отвір, через яке і виводиться провідник необхідної довжини.

Вибір матеріалу та поради щодо вибору

При придбанні електропроводів слід попередньо дізнатися сумарну електричний потужність обладнання, яке планується живити в приміщенні лазні. Знаючи цю величину, можна визначити мінімально допустимий поперечний переріз використовуваного дроту.

Наприклад, для 2 кВт потужності достатньо використовувати провід з поперечним перерізом в 1 мм 2. Інші ж значення, за якими можна орієнтуватися, наведені на фото нижче (див. Табл.):

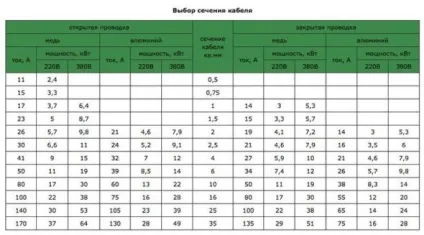

У таблиці вказані орієнтовні розрахункові значення для підбору поперечного перерізу кабелю в залежності від величини потужності живляться приладів і способу прокладки кабелю

Порада. Купуючи той чи інший дріт для монтажу, слід пам'ятати про необхідність додавання до розрахункової потужності 20% (для більш надійної роботи).

Для електропроводки в лазні бажано застосовувати проводи з мідної складової, мають подвійну гумову ізоляцію. При монтажі освітлення найчастіше використовується провід марки ВВГнг-LS 3х1,5, оскільки ізоляція його слабо схильна до горіння, а при можливий спалах практично не задимлювати приміщення. Проводка зазвичай закривається гофрованими трубками, виготовленими з ПВХ-матеріалу. Така конструкція впевнено витримує температуру до 180 градусів.

Важливо! Використання металевих трубок або будь-яких інших виробів з металу для відкритої прокладки не допускається!

необхідні інструменти

Щоб монтаж електропроводки проходив без затримок, досвідчені майстри радять мати під рукою такі інструменти:

1. Драбину з молотком і будівельним шпателем.
2. Перфоратор, набір викруток, шуруповерт, болгарку.
3. Пасатижі з кусачками, свердла різної розміру, рулетку, будівельний ніж, маркер.
4. Подовжувач, інструмент для обтиску наконечників кабелю й зняття ізоляції.
5. Інструмент для вимірювальних робіт: лазерний рівень, індикаторну викрутку, мультиметр.

Покрокова інструкція: робимо електропроводку своїми руками

Ведення проводки в баню

Існує два варіанти прокладки кабелю - підземний і повітряний. Найбільш простим і доступним є повітряний шлях. Як правило, в цьому випадку застосовується кабель типу СІП, що володіє підвищеною стійкістю до руйнівного впливу ультрафіолету.

На значній відстані лазні від магістральної лінії електропередачі слід закріпити електропроводи на додаткових стійких опорах (сантиметрів. Нижче схему прокладки і місце введення).

На схемі показані розміри по СНиП

При монтажі дроти на стіні лазні слід дотримуватися наступних правил: кріплення електропроводи повинен розміщуватися на відстані не менше 200 мм від козирка даху будівлі і не менше 2750 мм від землі. Вводиться кабель в приміщення через трубу в стіні. Порожнина ізоляційної труби заливається розплавленим бітумом.

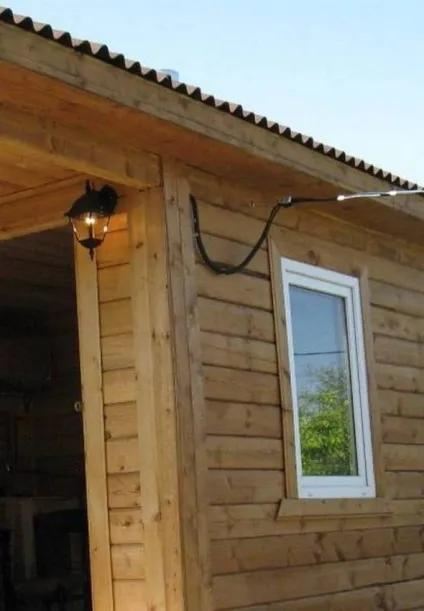

Кабель підводиться безпосередньо до лазні по повітрю, при цьому необхідна установка додаткової опори

Підземна прокладка кабелю більш трудомістка і вимагає більше фінансових витрат, однак додає прилеглому ділянці більш естетичний вигляд завдяки відсутності зайвих проводів.

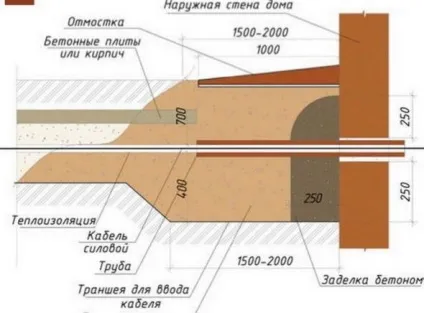

Кабель заривається на глибину не менше 0,5 м від поверхні землі - і обов'язково прокладається в трубі-футлярі довжиною 1-1,5 м

При підземному монтажі використовується або броньований кабель ВБ6Шв 3х2,5 з мідними жилами, або неброньований ВВГ3х2,5, який необхідно захистити трубами відповідного діаметру.

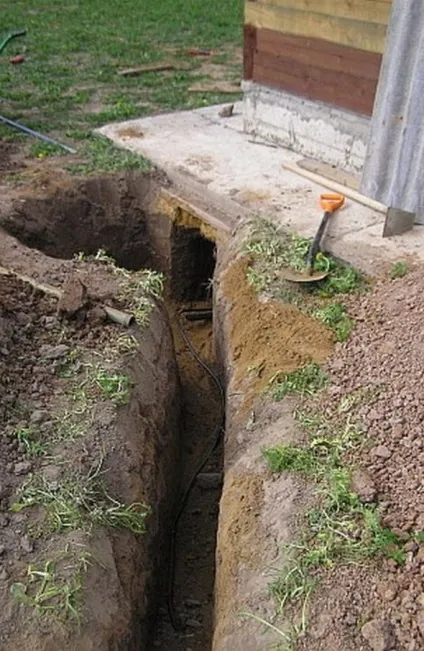

Після підготовки кабель укладається в траншею глибиною до 70 см і присипається шаром піску в 5-10 см, потім траншея закопується грунтом і вирівнюється з поверхнею прилеглої ділянки

Порада. Необхідно будь-яким способом відзначити місце прокладки кабелю, щоб уникнути його пошкодження при наступних земляних роботах перед територією лазні.

Установка щитка в лазні

Головне призначення щитка - розподіл електроживлення до споживачів енергії у приміщеннях лазні. Необхідна умова при установці щитка - сухе, добре провітрюване місце з досить вільним доступом, по можливості з найменшими коливаннями температур. Як показує практика, найбільш відповідним місцем є передбанник або кімната відпочинку.

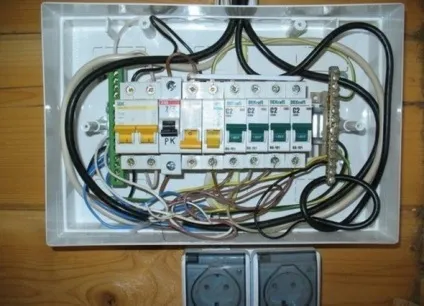

Слід мати у своєму розпорядженні дроти всередині щитка особливо акуратно, що не допускаючи застосування зайвих предметів і деталей

Щиток встановлюється на такій висоті, щоб верхня кришка його перебувала на відстані 1800мм від статі. Проводка в щитку застосовується однофазная, кабель - трижильний (для монтажу заземлення).

В цьому випадку прокладка електричної проводки є вшитий в електротехнічний плінтус

Розводка проводів від щитка

При розведенні проводів слід пам'ятати:

Крім того, перед початком експлуатації щитка необхідно переконатися у відсутності помилок підключення всіх приладів.

Запитка йде від електрощитка через розподільні коробки і подається до споживачів

монтаж світильників

Будь-який прилад, який використовується в приміщенні лазні, повинен бути виготовлений з жароміцного і термостійкого матеріалу, добре протистоїть великих перепадів температур. Тому використовувати пластикові плафони в освітлювальних приладах небажано, необхідно також при виборі приладів освітлення звернути на вологостійкість матеріалу.

У приміщеннях лазні невеликій площі досить встановити по одному освітлювального приладу

Для освітлення приміщення досить підбирати лампи потужністю 75 Вт. Світло по можливості повинен бути розсіяним - це більш сприятливо діє на сприйняття. Приміщення, що мають високий рівень вологості, можна висвітлювати лампами з годує напругою в 12 В.

Порада. Для освітлення помивочних фахівці рекомендують додатково «вішати» світильники на знижувальні трансформатори.

Так рекомендується встановлювати прилади освітлення в передбаннику і парильні: в мережу додатково включається понижуючий трансформатор, завдяки якому можна уникнути перегоряння лампи при короткому замиканні

Бажано розташовувати прилади освітлення на стінах, а не на стелі, де температура повітря трохи вище. Неприпустимо використання для освітлення внутрішніх приміщень лазні ламп денного світла.

Не дуже вдале місце розташування освітлювальних приладів в передбаннику - майже під стелею приміщення

Важливо! Лампи, розміщені в парній і мийних приміщеннях, повинні мати додатковий захист за допомогою термостійких вологонепроникних плафонів.

Електропроводку в парній бажано проводити в спеціальному коробі, забезпечивши при цьому кабелю хорошу паро- і гідроізоляцію.

Встановлюють світильники в захищеному від прямого вогню місці

Якщо при лазні є басейн, то освітлення приміщення необхідно більш яскраве, що забезпечує своєрідний комфорт. Оскільки біля басейну температура не така висока, як в парній, то встановлюються люмінесцентні, світлодіодні лампи, підсвічування різних форм і кольорів.

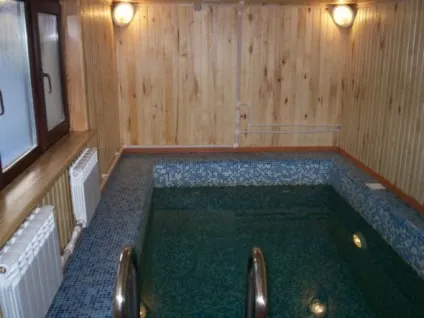

Гарне оформлення басейну - ще один крок до комфортного відпочинку

При цьому, звичайно, необхідно вжити всіх можливих заходів для їх безпечного використання. При бажанні встановлюється і освітлення в воді, проте тут слід використовувати тільки спеціальні світильники з підвищеною герметичністю, які будуть працювати на зниженій напрузі.

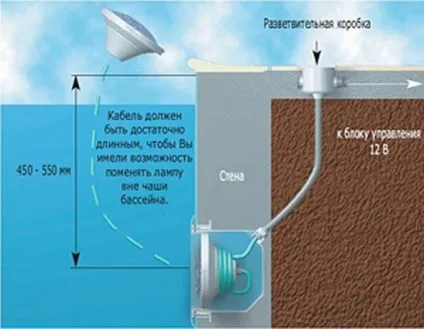

Для басейнів, розташованих поруч з саунами, можна оформити підсвічування, вмонтувавши герметичний світильник безпосередньо в стінку

монтаж розеток

На цьому етапі слід пам'ятати:

Всі розетки рекомендується монтувати в передбаннику і обов'язково з захисними кришками, щоб всередину не потрапив конденсат

Додаткове обладнання

Останнім часом для обігріву в лазнях все частіше починають використовуватися електропечі. Вони компактні, прості в експлуатації, їх легко підключити. Електропечі здатні автоматично підтримувати задану температуру, і, що важливо, в процесі експлуатації не накопичується сміття і зола.

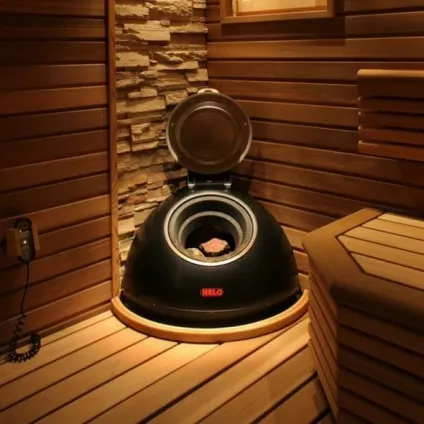

Компактна електропіч не займе багато місця, але подарує таке ж тепло, як і дрова. Її перевага полягає в тому, що при роботі не виділяються шкідливі димові гази і відсутній сміття

Довговічність і нормальна робота електропечі в великій мірі залежить від грамотно проведеного монтажу електропроводки. Для цієї мети використовуються дроти з ізоляцією, здатної витримувати температуру до 170 градусів. Проводка додатково закладається в гофровану трубу. З метою безпеки встановлюється температурний обмежувач, що відключає піч від електроживлення при досягненні температури в парильні вище 140 градусів.

Незважаючи на те що проведення електрики в лазні своїми руками здається складним, провести укладання кабелю не складе великих труднощів. Головне правило - дотримання умов техніки безпеки і грамотний розподіл навантажень на заживлення від магістралі. З огляду на отримані рекомендації, можна встановити вимикачі та провести освітлення в баню самостійно.
