У даній статті ми розглянемо питання про те, як зробити арбалет, застосовуючи конструктивні знання арбалетостроенія.

Щоб самостійно зробити надійний арбалет, величезної працьовитості і бажання мало. Необхідно ще мати невелику базу знань, матеріальну і технічну. Звичайно, можна взяти шматок деревини та автомобільну ресору, і з завзятістю маніяка почати точити, стругати, свердлити, пиляти, орієнтуючись приблизно на знайдені зображення конструкції арбалета. Але результат може виявитися таким, що арбалет буде надто важким, незручним і взагалі може вийти не те, про що ви мріяли і що хотіли.

Що ж робити? Перш за все, слід точно визначити, який саме арбалет вам потрібно виготовити. Адже видів цього метальної зброї велика кількість і в кожному є свої незвичайні технічні особливості, які зумовлюють абсолютно різні техніки виготовлення і застосування арбалетів на практиці.

Що ж, почнемо з поповнення бази знань про арбалетах і їх видах, адже без цього просто не можна просунутися далі. Спочатку подивимося загальна будова цієї зброї.

У більшості випадків, будь-арбалет має наступні механізми і частини:

• Направляючі і ложе арбалета;
• Плечі і цибулю;
• Спусковий механізм;
• Пристрій натягу;
• Стріли (болти);
• Тятива.

Тепер потрібно трохи торкнутися класифікації арбалетів. Всі вони класифікуються за певними критеріями.

Класифікація за рівнем натягу плечей:

• Рівень натягу до 20 кг. Подібні арбалети часто використовуються для розваг і відпочинку, для будь-яких серйозних випробувань, звичайно, не підійдуть. Не дуже велика дальність прицільної стрільби (приблизно 15-20 метрів);
• Рівень натягу 20-55 кг. Такі арбалети дозволяють спусковий механізм звести за допомогою м'язової сили, без будь-яких пристроїв. Прицільна дальність у них становить приблизно 60-80 м;
• Рівень натягу понад 55 кг. Такі арбалети - серйозна зброя, яка потребує натягу тятиви спеціальними пристроями взводу.

Класифікація за видом використовуваного лука:

• Монолук. Він може бути однорідним, зроблену зі сталі або склопластику, а також складовим з застосуванням конкретних порід деревини;
• Плечі + колодка. Для закріплення плечей лука в цьому випадку використовується колодка - проміжне пристосування. Подібний арбалет досить зручний при транспортуванні, тому що з легкістю розбирається.

Класифікація за видом застосовуваних плечей:

• Блокові - з застосування роликів і ексцентриків, а також мають основну і 2 додаткових тятиви;
• Прямі - плечі в НЕ зігнутому положенні складають прямий відрізок;
• Традиційні - S-подібний лучний вид вигину.

Класифікація по використовуваному ложу арбалета:

• Традиційне ложе гвинтового виду, що володіє цілісним прикладом, шийкою і цівка;
• Ложе старого типу, які робляться за прикладом середньовічних арбалетів;
• Спортивне ложе з прорізом в прикладі і пістолетної рукояткою.

Класифікація за способом натягу:

• Мускульний вид натягу - має систему важелів, стремено, спеціальний гак;
• «Козина нога» - це одноплечевой важіль;
• Воріт - пристосування володіє черв'ячною передачею і зубчастої рейкою;
• Блочне натяг з декількома роликами.

Тепер, маючи деякі уявлення про будову арбалетів, прийшов час вирішити, яка саме конструкція підходить для вас, з урахуванням ваших технічних можливостей. Іншими словами - переконайтеся, що у вас є можливість використання дерева та металообробних верстатів. Варто повірити, що маючи тільки дриль, рубанок і ножівку по металу, ви навряд чи зможете зробити своїми руками якісний арбалет. Багато деталей може виготовити тільки досвідчений токар. Навіть якщо на руках є детальні креслення арбалета, доведеться використовувати максимум вигадки, зусиль і кмітливості, щоб зробити все технічно грамотно і красиво.

Як зробити арбалет під свої фіз. параметри

Виготовлення арбалета своїми руками почнемо з ложа. Для початку візьмемо відповідну деревину. Нам знадобитися така порода дерева, яка не буде колотися, жолобитися, буде досить в'язка. Подібним параметрам цілком відповідають такі породи: горіх, береза, ясен, бук. Безсумнівно, таке дерево можна знайти в будь-якому будівельному магазині нашої країни, тому будь-яких проблем не виникає.

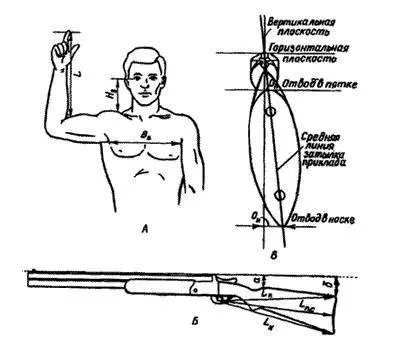

Для ложа в якості вихідного матеріалу цілком підходить дошка товщиною в 30 см (більше брати не рекомендується - це просто нема чого). Тепер слід визначитися з розмірами ложа. Нижче на малюнку показано, як вибрати його розмір під власні фізичні параметри.

де:
А - це ваші основні фізичні розміри:
L - Відстань від ліктьового згину до кінця вказівного пальця;
B2 - ширина грудної клітини;
H3 - відстань від зіниці до ключиці.
Б - розміри ложа:
Lп - довжина ложа, яка вимірюється від переднього сегмента спускового гачка до п'яти приклада (приблизно на 5-15 мм довший, ніж до половини потиличної частини приклада);
Lпс - довжина від половини потиличної частини приклада до спускового гачка (відстань L);
Lн - довжина помилкова від носка приклада до спускового гачка (на +/- 15 мм коротше або довше відстані до половини потиличної частини приклада);
а - відстань спереду приклада отгиба ложа до низу;
про - відстань від п'яти приклада до отгиба ложа до низу (розміри «а» і «о» робляться в залежності від показників Н3).
В - відведення ложа і зміна в бік, що залежить від ширини грудної клітини (В2):
Оп - відстань від п'яткової частини приклада до відведення ложа;
Він - відстань від ділянці носка приклада до відведення ложа.

Ложе потрібно вимірювати від початку спускового гачка до різних точок, які знаходяться на потиличній частині приклада. Щоб ложе підігнати за розміром свого тіла, потрібно скористатися малюнком вище. Але середні показники розмірів такі:

Від п'яти до початку спускового гачка - 36-36.5 см;
Від гачка до носка приклада відстань - 36.8-37.2 см;
До середньої точки, яка знаходиться на потиличній площині - 35.6-36 см, «а» - 4-4.5 см, «б» - 5.5-6 см.

Далі наводиться таблиця всіх можливих розмірів для створення ложа в залежності від статури.

Довжина ложі до
середини потилиці
приклада, см

Висота зіниці над
ключицею, см

Зробивши виміри свого тіла, орієнтуючись на цю таблицю, можна вибрати оптимальні розміри для вашого ложа, яке буде підходити вам практично ідеально. Складно? Не страшно, як то кажуть - «Важко в навчанні, легко в бою».

Після чого можна приступити безпосередньо до виготовлення самого ложа. Для початку рекомендується з паперу вирізати шаблон. На ній креслимо ложе за розмірами, що були заміряні і визначені за допомогою таблиці. Ескізи різних лож арбалета доступні в інтернеті.

Тепер подивимося, з чого потрібно почати створення плечей арбалета. А починаємо, як завжди, з вибору матеріалу, з якого будуть зроблені плечі. Мені здається, багато хто відразу визначають, який арбалет буде зроблений: з монолуком або з складовим цибулею.

Матеріал для створення плечей повинен бути наступним:

• Якщо у вашому розпорядженні є спортивний лук, то від нього можна використовувати плечі. Можна сходити в яку-небудь спортивну секцію, де можна отримати списані луки абсолютно безкоштовно - все одно їх будуть викидати. Їх, правда, можна застосувати для слабких арбалетів, з натягом до 20 кг;
• Склотекстоліт або текстоліт продається в звичайний будівельних магазинах. Також невелика сила натягу - до 20 кг. Як правило, використовується для створення арбалетів з метою розваги;
• Автомобільна ресора - подивіться в своєму гаражі, в сусідському і на технічної звалищі. В принципі, знайти її проблеми не складе - було б бажання;
• Вуглепластик, склопластик, різноманітні композитні матеріали - знову ж йдемо в будівельні магазини.

У будь-якому магазині є подібні матеріали, причому за досить доступними цінами.

Найякісніші плечі арбалета виходять з композитних матеріалів і склопластику. Нижче продемонстровано креслення з розмірами плечей їх склопластику з силою натягу до 40 кг.

Для створення монолука можна скористатися автомобільної ресорою. До нього тятива закріплюється за допомогою коліщаток або натягується на тризуб.

Далі розмістимо розміри, якими можна скористатися при створенні монолука з автомобільної ресори або інших матеріалів, які ви можете знайти.

Таблиця розмірів креслень монолука.
