Появі вираження: «Забити свердловину», ми зобов'язані винаходу американського інженера Нортона. Його бурової снаряд, вбитий до водоносного шару, виконував відразу кілька важливих функцій - буріння, обсадку свердловини, фільтрацію і подачу води. Після успішного використання англійцями цього пристосування в пустельній Абіссінії (Ефіопії), воно широко стало використовуватися по всьому світу. Так, в XIX столітті, отримавши назву абиссинские колодязі, снаряди Нортона потрапили в Україну. Зустрічаються терміни - трубчастий колодязь, свердловина-голка, свердловина-спис - інші поширені позначення винаходу американця.

З того часу це корисне пристосування набуло численних шанувальників, міцно потиснув традиційні шахтні колодязі. Маючи просте оптимальне рішення, свердловина-голка не зазнала значних якісних змін конструкції. Існують деякі модифікації, обумовлені скоріше, доступністю тих чи інших матеріалів або суб'єктивними уподобаннями виробника.

Безпосередньо бурової снаряд, перша труба, має масивний конусоподібний наконечник, який при осіданні колони проколює породу, заглиблюючись в грунт. Цей же початковий сегмент, грає роль сітчастого або дротяного фільтру. Зустрічаються фільтри без сітки з круглою або щілинною перфорацією. Вони застосовуються на гравійних, великоуламкових, скельних і подібних до них грунтах. У міру забивання бурової колони, вона нарощується наступними трубними сегментами діаметром 1-2 дюйми, сполучаються сталевими різьбовими муфтами.

Варто зауважити, що зараз при наявності різноманіття пристосувань і бурових технологій, крім забивання свердловини-голки, використовують попередню, часткову або повну, проходку стовбура свердловини ударно-канатним або шнековим методом. Потім, в отриманий канал, опускається сталева труба з фільтром на кінці. Однак абіссінський колодязь в чистому вигляді влаштовується за допомогою снаряда Нортона, який вбивають, способом перфоративного буріння.

Як же зробити абіссінський колодязь своїми руками? Технологія, принцип його роботи - нижче.

Як забити абіссінський колодязь

Одними з головних чинників високої популярності абиссинских колодязів, є можливості їх виготовлення самостійно, без застосування спецтехніки та залучення фахівців, за короткі терміни. Способів монтажу придумали вже достатня кількість, розглянемо найбільш поширені з них.

Забиваємо кувалдою.

Буде потрібно кувалда і товстостінна різьбова заглушка по діаметру свердловини. Накручуємо до упору. Б'ємо по заглушці кувалдою.

• Мінімум пристосувань.
• Робоча площадка лімітується тільки довжиною сегментів свердловини. Тому, якщо висота стель дозволяє, можна влаштувати трубчастий колодязь в будинку.

• Фізично, найбільш важкий метод з усіх існуючих.
• Є небезпека пошкодити різьблення сегментів обсадної колони. Заглушка повинна накручуватися до упору, дном лягати на торець труби.

Забиваємо штангою.

Буде потрібно сталева штанга з товстого прута. Інструмент вставляється в свердловину-голку. Осадку ведуть, ударами по внутрішній частині наконечника снаряда Нортона. Поступово штангу нарощують, прикручуючи подовжують прути.

• Мінімальні обмеження по площі.
• Менше зусиль, ніж при роботі кувалдою.
• Легше домогтися вертикальності стовбура.

• Обмеження по висоті. Монтаж можливий в будівлі на етапі будівництва, коли немає перекриттів.
• При великих глибинах водоносних горизонтів, потрібна значна кількість елементів штанги, які мають чималу вагу.

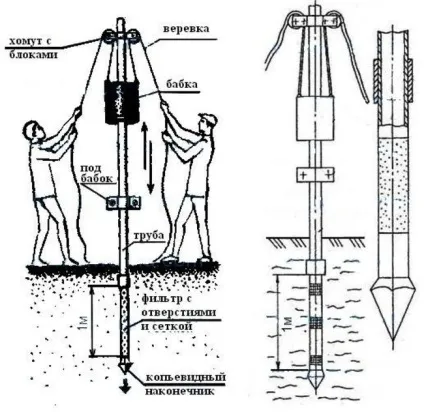

Забиваємо сталевий або армованої бетонної «бабою»

Основних компонентів даного способу два - масивна 30-50 кг «баба» і хомут «подбабок». Іноді цими пристосуваннями обмежуються. Тоді «баба» має дві рукоятки, за які її піднімають і опускають для удару.

Дещо легше працювати за допомогою копра. Зазвичай його роблять розбірним з трьох стійок. Стійки з'єднуються в триногу. На верхній частині закріплюються один або два шківа, через які перекидають троси. Тросами тягнуть «бабу», яка при падінні завдає удар по «подбабку». Поступово, у міру опади колони, «подбабок» переставляють по трубі вище, намертво стягуючись болтами.

• Висока швидкість осідання.
• Працювати легше, особливо із застосуванням копра.

• Тринога вимагає значного місця установки. Тому використовується найчастіше на відкритій місцевості.
• Швидше за все, доведеться залучати сторонніх фахівців, що мають бурильне обладнання.

порядок робіт

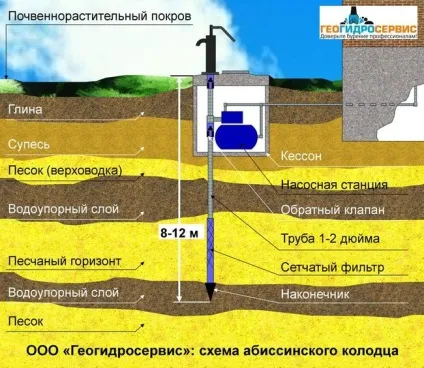

Перед початком перфоративного буріння, викопують шурф. Непогано його виготовити достатніх габаритів для подальшого влаштування технічного колодязя або кесона. Заглиблення в грунт має кілька позитивних моментів.

• Продуктивність поверхневих відцентрових насосів безпосередньо залежить від висоти всмоктування. Чим ближче до води, тим ефективніше він працює. Ідеальні умови - нульовий підйом, тоді насос створює найбільший натиск, саме ті 30-40 м, які пишуть на корпусі агрегату виробники. Максимально можливе всмоктування - з глибини 8 м. Але при такій відстані до статичного рівня рідини, обсяг качати води буде мінімальним. Отже, чим нижче опускаєте насос, тим краще.
• Кесон дозволяє, зручно розмістити все гідротехнічне обладнання: насос, гідроакумулятор, регулюючу арматуру, фільтри.
• Утеплений колодязь захистить гідростанцію від замерзання взимку.

Коли шурф готовий, непогано видалити сухою грунт за допомогою сталевого трубного щупа. Якщо верховодка близько, то це полегшить подальшу осадку колони.

Трубу-голку вставляють в отриманий канал і забивають одним з перерахованих вище способом. Потім, на різьбовій сталевий муфті пристиковують наступний сегмент. Процес повторюють.

Необхідно періодично прокручувати свердловину за годинниковою стрілкою, щоб не допустити ослаблення резьб, що знаходяться в землі. Стики можуть пакуватися традиційної клоччям з фарбою, але краще використовувати сучасні рідкі Фуми. Після затвердіння, вони забезпечують міцне герметичне з'єднання.

Поступово, перша труба-фільтр проникає у водоносний пласт, наповнюючись рідиною. Її поява визначають манірки - склянкою, звареним зі шматка труби, діаметром меншим, ніж калібр обсадної колони. Манірки періодично спускають на мотузці в свердловину. Побічно орієнтуються за рівнями води колодязів найближчих ділянок.

Після досягнення розрахункового рівня, подальше буріння слід вести дуже уважно. Справа в тому, що повноцінний дебіт від джерела, можливий, якщо фільтруючий елемент повністю занурений в водоносний горизонт, максимально ближче до його підошві. Тому спостерігають за вертикальним зміщенням стовбура свердловини від кожного удару. При русі в водоносом - осаду швидка. Наконечник, досягнувши водоупора, сповільнюється - швидкість осідання помітно падає. Тепер залишається прокачати першу каламутну воду і ваш абіссінський колодязь готовий.

Іноді йдуть на ризик, намагаючись дістатися до більш глибоких і якісних горизонтів, продовжуючи бурити. Однак не завжди нижній шар володіє кращими показниками, так і товщина водоупора скрізь різна. Трапляється, що вона стає непереборною для снаряда Нортона. Тоді залишається, застосувати спосіб буріння на пісок або замовити артезіанську свердловину.

Цих та багатьох інших вище перерахованих проблем можна уникнути, виконавши бурові роботи на пісок. Разом з тим, найбільшою ефективністю по співвідношенню параметрів вартість / термін служби / отриманий обсяг і якість води мають артезіанські свердловини на вапняк.
