Як зняти циліндр з двигуна мопеда delta

Якщо немає необхідності в ремонті трансмісії та інших механізмів, що знаходяться в картері двигуна, то циліндр можна демонтувати, не знімаючи двигун з рами.

Для цього потрібно виконати наступні дії:

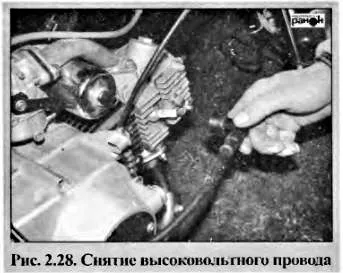

• від'єднати провід свічки (див. Рис. 2.28),

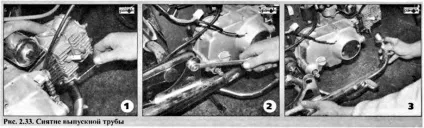

випускну трубу (рис. 2.33);

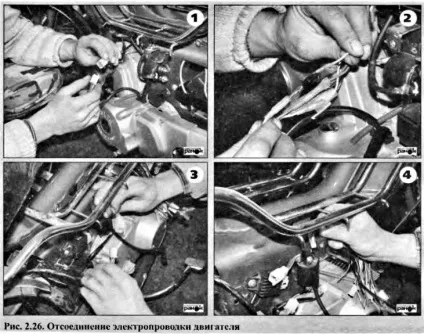

• від'єднати електричні дроти (см. Рис. 2.26);

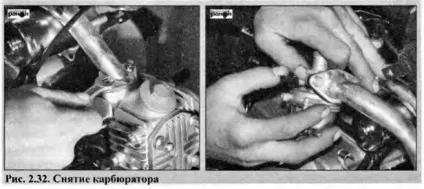

• від'єднати карбюратор (див.рис. 2.32), бензопровід;

• відвернувши болти кріплення,

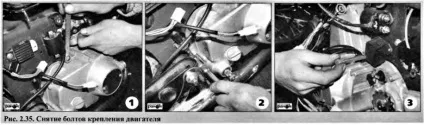

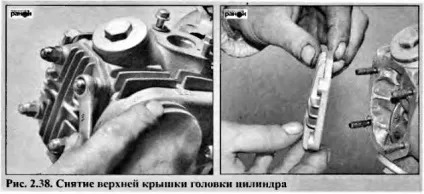

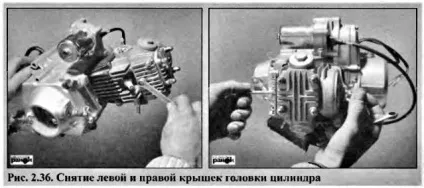

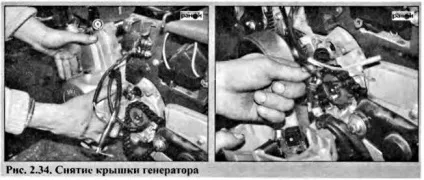

зняти кришки головки циліндра (ріс.2.34-2.36 і 2.38);

• зафіксувавши від провертання, відкрутити болти кріплення веденої зірочки;

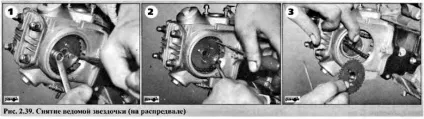

• притримуючи викруткою, зняти ведену зірочку (рис. 2.39);

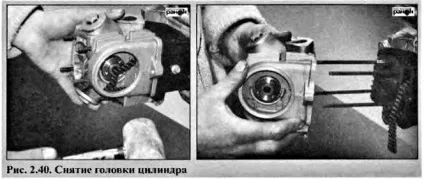

• відвернувши гайки кріплення головки циліндра, зняти головку (рис. 2.40);

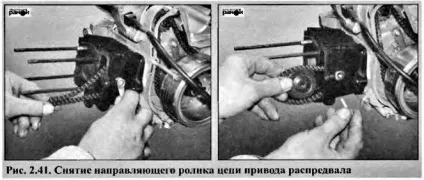

• відвернувши болт кріплення, зняти направляючий ролик ланцюга приводу распредвала (рис. 2.41);

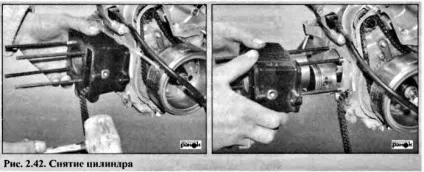

• перемістити поршень в нижню мертву точку, зняти циліндр (рис. 2.42, щоб уникнути засмічення закрити отвір в картері чистої тканинною серветкою);

• установка циліндра виробляється в порядку, зворотному зняттю;

• після складання циліндропоршневої групи необхідно відрегулювати клапанні зазори.
