Як зібрати металевий стелаж своїми руками

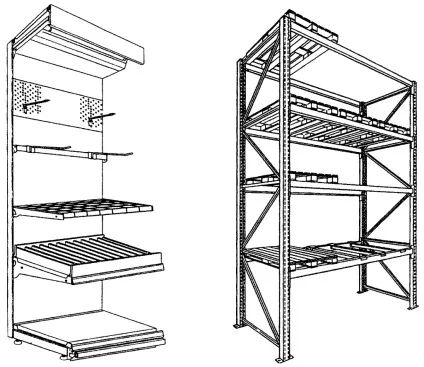

Розбірний металевий стелаж

Напевно все, ну або багато власників теплиць, рано чи пізно стикаються з проблемою браку посадкових місць. Цікавим є той факт, що актуально це як для парників великого розміру, так і для зовсім маленьких. У цій статті ми розповімо, як зібрати металевий стелаж своїми руками, і розглянемо кілька найоптимальніших варіантів.

Які бувають стелажі

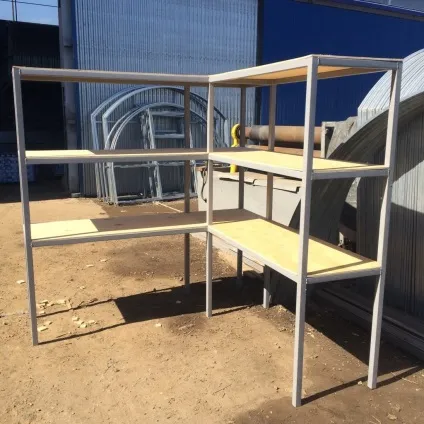

Кутовий металевий стелаж з профільної труби

Сьогодні, багато хто просто не надають значення виготовленню стелажів в теплиці, вважаючи за краще купити вже готові збірні вироби з Китаю. Але вже через деякий час виникає безліч труднощів, основна з яких - це низька стійкість і витривалість.

Основна функція тепличного стелажа - це витримувати на собі посадки і певну кількість землі, а отже, вони повинні бути міцними і стійким, тому ідеальний варіант - це зібрати стелажі металеві своїми руками. Ну, а перед тим як приступити до роботи, слід визначитися, які саме планується встановити стелажі, і які функції вони виконуватимуть.

Якщо це просто місця для зберігання всяких потрібних в господарстві дрібниць, то задача значно спрощується, але ось стелажі під посадку спорудити складніше. Як правило, вони йдуть по периметру парника і можуть складатися з декількох рівнів.

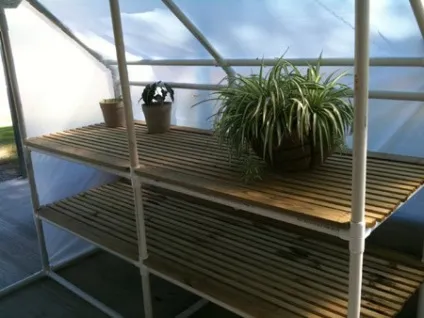

Стелаж з різним рівнем полиць

Порада! Висота стелажа повинна бути з невеликим запасом. По-перше, це потрібно для того щоб рослини могли безперешкодно набирати силу, і по-друге, до самих верхніх ярусах повинен бути вільний і легкий доступ.

Якщо ж говорити про плюси такого споруди в своїй теплиці, то насправді їх дуже багато, тому ми виділимо лише найосновніші.

Переваги використання стелажів

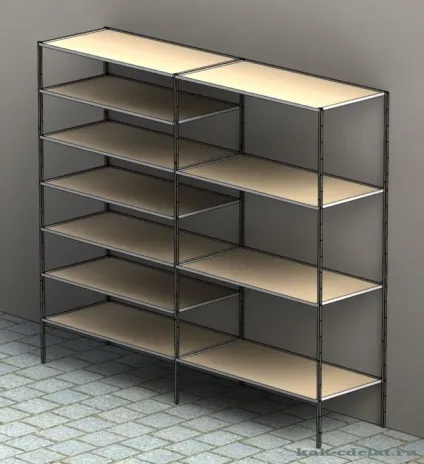

Конструкція двостороннього стелажа, ідеально підходить для установки по центру теплиці

Значне збільшення площі парника. за рахунок використання відразу декількох ярусів, кожен з яких виступає в ролі самостійної і незалежної грядки.
Зручність роботи в парнику. оснащеному стелажами, так як відпадає необхідність постійно перебувати в зігнутому положенні.
Зменшується енергоспоживання теплиці на її опалення в зимовий період (див. Опалення теплиці своїми руками: практикум), так як частина грядок знаходяться в повітрі і не мають безпосереднього зіткнення з землею.
Багаторівнева система посадок дозволяє налагодити повноцінне освітлення (див. Освітлення теплиць робимо правильний вибір) для кожної окремо взятої грядки без особливих проблем. В результаті чого значно прискорюється зростання посадок і поліпшується кінцеву якість вирощуваного продукту.
Стелажні грядки дозволяють без особливих складнощів міняти землю щороку. що, як відомо, дуже сильно впливає на ріст і якість.
Продуктивність одного парника зі стелажами збільшується в кілька разів. і це при повному збереженні енерговитрат. Тому, шляхом нескладних математичних обчислень, можна розрахувати, що рентабельність такої теплиці повністю перекриє всі витрати на самостійне виготовлення стелажів вже в перший рік використання.

Звичайно, металеві стелажі своїми руками зажадають від вас наявність хоч якогось досвіду в складанні конструкцій зі сталі, так як без болгарки і зварювальних робіт в будь-якому випадку не обійтися.

Підготовчі роботи

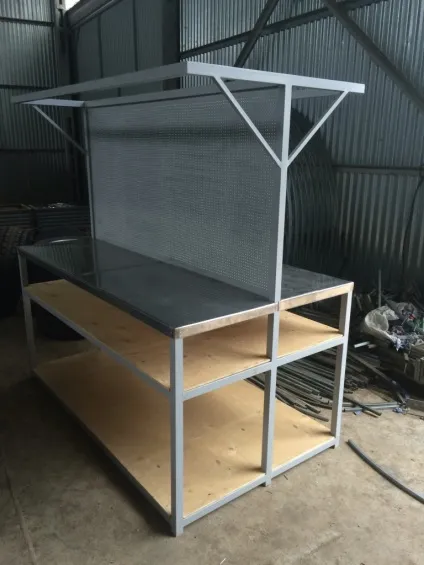

Готовий набірний стелаж для теплиці

Перед тим, як зібрати металевий стелаж, потрібно не тільки правильно розрахувати кількість матеріалу, а й визначитися з чого він буде зроблений.

В якості альтернативи можна використовувати сталевий куточок і профільну трубу, причому другий варіант вважається кращим за багатьма показниками:

За рахунок чотирьох стінок, профільна труба не прогинається і не провисає під вагою.
Ціна труби значно нижче, ніж куточка.
Труба важить значно менше, а значить, з нею простіше працювати.
З профільної труби набагато простіше зібрати розбірну конструкцію, яку в будь-який час можна буде переставити або просто прибрати.

Особливість сталевого куточка в тому, що через всього двох стінок, він здатний провисати, причому не в залежності від його товщини і розміру, звичайно, завжди можна взяти виріб з дуже товстою стінкою, але коштувати воно буде непристойно дорого, а один з основних плюсів самостійного виготовлення стелажів в теплиці - це їх дешевизна.

Виходячи з цього, ми не будемо розглядати стелажі з куточка, а перейдемо відразу до профільної трубі, причому розглянемо відразу два варіанти: розбірний і нерозбірний. Набір матеріалів та інструментів від типу стелажа практично не змінюється, але ось фізичних зусиль на розбірну, мобільний конструкцію доведеться затратити набагато більше.

Саме тому, якщо ваша теплиця є стаціонарною, і ви не плануєте її розбирати або пересувати, то найкраще зупинити свій вибір на нерозбірними конструкції, яка буде міцніше і надійніше за рахунок зварних стиків.

Розрахунок матеріалу

Один з варіантів установки стелажа в теплиці

Звичайно, розрахувати необхідну кількість матеріалу можна тільки маючи реальні розміри парника, тому ми візьмемо усереднені дані і розглянемо варіант з теплицею чотирьох метрів в довжину і двох у ширину. Висоту теж візьмемо два метри, так як це самий оптимальний розмір в якому можна розмістити достатню кількість стелажів і ярусів на них.

Отже, що б в парнику тих розмірів що ми взяли за основу можна було спокійно працювати при цьому не боячись чогось впустити, ширину стелажа найкраще робити не більше 50 сантиметрів.

Що ж стосується висоти, то тут потрібно виходить з характерних особливостей садимо рослин, а точніше з їх висоти в період дозрівання. Хоча, якщо все-таки вирішили робити розбірний стелаж, то тут можна буде регулювати висоту знаходження полиць, але слід пам'ятати, що це в підсумку може позначитися на стійкості і міцності самої конструкції.

Ми ж візьмемо до уваги, що на стелажі буде три яруси, а на якій відстані вони знаходяться один від одного, це вже вирішувати вам.

Отже, для виготовлення стелажів нам знадобитися три види труби, що відрізняються по ширині стінок:

Труба профільна 40 на 40 мм. Буде використовуватися в якості несучих стійок, яких в нашій теплиці буде 12 штук. Оптимальна довжина кожної стійки - 2.5 метра, тобто два метри - це висота парника і ще 50 см - це поглиблення стійок в землю для стійкості.
Труба профільна 60 на 40 мм. Використовується в якості основної конструкції полиць, і одночасно буде невеликим бортиком. Виходячи з розмірів парника, на один ярус нам знадобитися 20 метрів труби, і відповідно, множимо на три, тобто на кількість ярусів.
Труба профільна 15 на 15 мм. Буде приварюватися до труби 60 на 40, і служити опорою під основу. Виходячи з цього, її кількість буде відповідати товстої трубі і додаємо до цього ще 10 метрів на перемички для міцності всієї конструкції.

З додаткових матеріалів для виготовлення стелажа, нам знадобиться:

Фарба марки ГФ, або інший стійкий грунт для захисту металу від корозії.
Болти і гайки, якщо вирішено робити розбірний стелаж.
Фанера, дошки або лист металу для того, щоб покласти їх на полиці в якості днища.

Далі, наведемо список інструментів:

Болгарка з відрізними дисками по металу.
Дриль і свердла, якщо вирішено робити розбірну конструкцію.
Зварювальний апарат та електроди до нього.

Важливо! При роботі зі зварюванням, обов'язково використовуйте засоби індивідуального захисту, і найголовніше зварювальну маску, так як спалах електричної дуги здатна сильно пошкодити сітківку ока, що може привести до погіршення зору або навіть повної сліпоти.

виготовлення

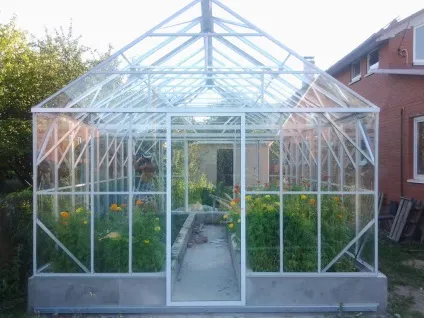

Ідеальна форма теплиці для розміщення стелажів всередині

Вся інструкція, що описує те, як зібрати своїми руками стелажі металеві складається з багатьох етапів, але починати завжди слід з приготування та встановлення стійок.

Для цього беремо трубу 40 на 40, і нарізаємо її по 2.5 метра. Як вже говорилося вище, всього таких стійок у нас буде 12. Після того, як все Напиляєте, покриваємо грунтом нижню частину стійок приблизно на метр. Це необхідно для того, щоб та частина труби, яка буде знаходитися під землею, не гнила.

Труби залишаємо на просушку, а самі переходимо до викопування ям під установку стійок. В першу чергу викопуємо ями по кутах парника, причому, чим ближче до кута буде стояти стійка, тим краще.

Далі, від передніх стійок відступаємо 50 см всередину і копаємо ще дві ями. Це основні стійки. Тепер, переходимо до задньої стінки теплиці і відступаємо 50 см від бічної стінки і 50 см від задньої. Таким чином, у нас полікуватися, що дві задні стійки розташовуються не рівно, а під кутом в 45 градусів щодо стін.

Тепер залишилося викопати проміжні ями, які повинні розташовуватися по бічних стінок рівно посередині. Тому виміряємо відстань теплиці, ділимо його на два і копаємо ще чотири ями.

Коли фарба на стійках підсохла, можна переходити до їх установлення. На даному етапі, стійки досить просто присипати землею і встановити кілька тимчасових підпірок зберігаючи вертикальний рівень. В кінці роботи підпірки заберуться, а міцність і стійкість конструкції буде забезпечена за рахунок зв'язки по периметру.

Тепер, коли стійки встановлені, і відстань між ними вирівняно, за допомогою рулетки, можна переходити до виготовлення самих полиць.

Види розбірних стелажів

В першу чергу необхідно зняти точні розміри між передніми і проміжними стійками, це буде довжина полиць. З цього розміру напілівать трубу 60 на 40. Всього таких заготовок нам знадобитися 12 штук на три яруси по кожній стороні парника.

Далі, відрізаємо ще 12 шматків з цієї ж труби розміром 42 см. Це буде ширина полки з урахуванням того, що короткі відрізки всунуть всередину між довгими. Тепер, зварює 6 однакових прямокутників, які і будуть нашими полками.

Важливо! Зварюючи прямокутники, обов'язково потрібно виміряти діагоналі з протилежних кутів. Обидва розміру повинні повністю збігатися, тому що в противному випадку замість прямокутника у нас вийде ромб, і встановити його буде неможливо.

Тепер переходимо до наступної ділянки. Тут конструкція полиць буде трохи відрізнятися через зсув стійок біля задньої стінки. В принципі, нам потрібно спорудити ті ж прямокутники, але з тією різницею, що задня частина труби буде на 50 см довше і виступати за бокові вівтарі самої полиці. Приблизно як показано на фото нижче.
Вид полки збоку.

За таким же принципом виготовляється і задня полку на стелаж металевий своїми руками. Коли все основи готові, переходимо до приварювання труби 15 на 15, вона повинна проходити по нижньому краю прямокутника і бути з нею врівень. Виглядає з боку це приблизно так:
Вид полки в розрізі.

Крім цього, потрібно приварити з тієї ж труби перемички для посилення міцності, бажано щоб вони розташовувалися приблизно на 40-50 см одна від одної. Таким чином, у нас виходять готові полки з місцями під укладку основи і пермячка жорсткості.

Тепер залишилося тільки приварити полки до стійок і стелаж готовий. Можна покласти фанеру і плівку, на яку буде насипати земля для розсади.

розбірний стелаж

Тут немає різниці в установці стійок і самих полиць, просто для кріплення їх між собою будуть використовуватися не зварювання, а болти і гайки. В першу чергу, вваривать гайки в торець труби 60 на 40 як показано на малюнку:
Гайка, вварена всередину труби.

А відповідно в стійках свердлимо отвори в необхідних місцях і відповідного діаметру. Тепер полки можна кріпити до стійок, а їх висоту регулювати по мірі необхідності. Досить буде згодом просто висвердлити нові отвори в місцях на потрібній висоті і стелаж готовий.

Тепер, знаючи як зібрати стелаж металевий, можна сміливо запасатися всім необхідним і приступати до роботи, а результат не змусить себе довго чекати, і вже на наступний рік, урожай з власного парника буде в кілька разів більше.
