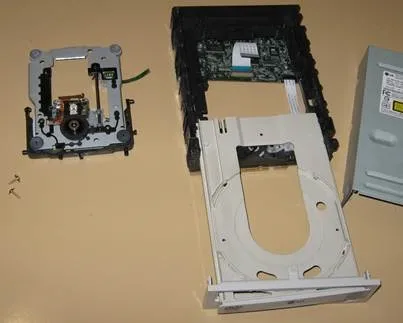

Спершу потрібно розібрати його. Відкручуємо знизу 4 гвинта, знімаємо нижню кришку, знімаємо передню панельку і після етоuо можемо зняти і верхню кришку (це просто, особливо не зупиняюся

Нас цікавить металева каретка, на якій закріплений власне блок з лазером. До корпусу вона кріпитися по периметру, 4 круглих гумових деталі по периметру, на цих демпферах вона і тримається. Відкручуємо гвинти, від'єднуємо, де можна, шлейфи.

Після того як відкрутили гвинти - зверніть увагу на боковини - у мене каретка з боків трималася за допомогою засувок, які легко відгинаються. Що ми бачимо знизу

Цікавить нас каретка переміщається по металевій осі з одного боку, і по пластиковій направляє з іншого. На фотографії бачимо гвинтик, який тримає вісь, він всього 1 - відкручуємо його, можна відкрутити гвинтик з білою пластмаски, яка передає рух від двигуна на каретку. Коли ми все відкрутили - вісь виймається, а з направляючих пластикових він сам вийде.

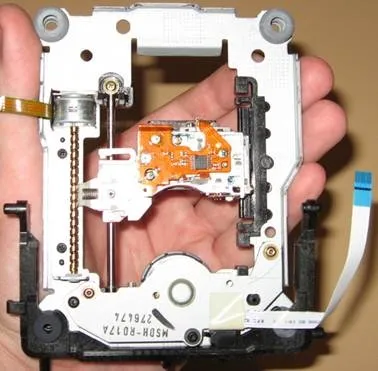

Ось все у нас вже розібрано. Кружечком обведено блок з лазером. Відкручуємо все гвинтики, які тільки можемо. Майже всі вони залиті лаком, вони хрестоподібні. Спочатку прямий викруткою прочищаємо канавки а після викруткою відкручуємо їх. Наша мета - прибрати все хустки з доріжками.

Як правило, крім них компонентів, які паяются на плату - немає. Так що знайти їх не проблема, корпусу у них позолочені, як правило, 3 ніжки.

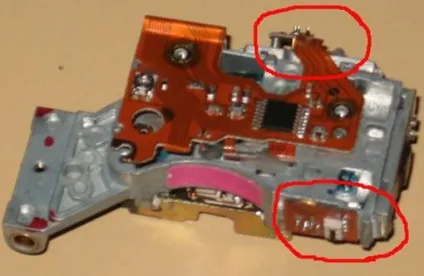

Ось він - лазер. У комбопрівод 2 лазера.

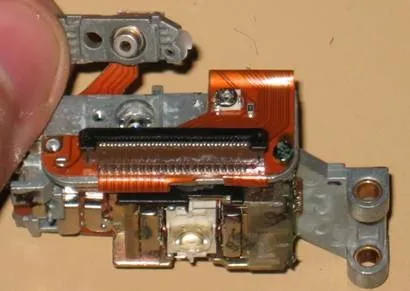

Ось оптична система приводу - система дзеркал, і два лазера. Якщо ви їх ще не знімали, оскільки система точна, все елементи міцно зафіксовані на своїх місцях від зрушень, бувають залиті якимось клеєм, який віддерти нереально, спилюємо його надфілем. Подекуди доводиться навіть розпилювати корпус каретки. Тепер у вас в руках тепер є 1 або два лазера. Як визначити, який з них нам потрібен? У лазерах CD є лінза (в корпусі) а в DVD - немає. Потрібен CD лазер. В принципі у нас вже все є - але вся проблема в тому, що лазер сам по собі ніяк не хоче світити спрямованим пучком світла, і без оптики тут не обійтися. Дуже хороша лінза, яка і була в системі, але складно її налаштувати, підібрати відстань від лазера до лінзи. Загалом, найпростіший варіант - лазерна указка. У ній теж є оптика, яка, до речі, регулюється - ідеальний варіант для нас.

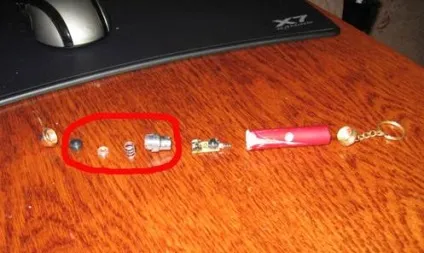

Лазер виглядає ось так. Загалом, відклеюються / відриває / відламує плату з лазером і залишаємо тільки ті деталі в цілості, які обведені на фото. Отже, всі складові компоненти у нас є в наявності, в принципі можна робити лазер. Для цього лазерний діод потрібно зафіксувати в деталях від лазерної указки, і подати харчування на діод. Пару слів про харчування - якщо ви не бажаєте зіпсувати видобутий важкою працею лазер, не поспішайте зрізу підключати його до батареї, ризикуєте спалити його. Не полінуйтеся і зберіть найпростішу схему.

Зверніть увагу - 3 елемента на схемі - це не три батарейки! це 3 лужних акумулятора! Звичайні батарейки мають напругу 1,5 вольти, тобто, якщо взяти їх - то отримаємо 4,5 вольта, а це забагато! Підживлювати лазер потрібно від двох звичайних батарейок. З приводу кнопки - робіть її в обов'язковому порядку - по-перше, убезпечите себе від випадкового попадання лазера в очі, по-друге, лазер досить відчутно нагрівається, і довго включеним його тримати не можна - ризикуєте спалити його. Ось власне і все. З'єднуємо деталі за схемою, і отримуємо лазерну гармату.

1 - футляр для батарейок.
2 - кнопка.
3 - схема. Паяємо тільки електроліт і резистор.
4 - лазер (діод + оптика з указки зафіксована пластиліном).

В результаті лазер пропалює чорний пластик, чорні малюнки на папері. На білий аркуш не ризикуйте направляти - сильне відображення.
