Виготовлення малогабаритної бурової установки для свердловин на воду своїми руками
Чи знаєте Ви, що означає цей термін?
Кольматація пласта - закупорювання пір для протоку води в пласті частинками глини з бурового розчину в результаті порушення технології буріння.
Замовник повинен розуміти мову буровика, щоб правильно оцінювати ситуацію під час процесу або Новомосковськ статті на будівельних форумах.
Як самому виготовити МГБУ і скільки це коштує
Якщо ви хочете самостійно пробурити свердловину на своїй ділянці або все-таки твердо вирішили зайнятися таким нелегким бізнесом як буріння свердловин на воду в Тюмені то необов'язково купувати малогабаритну бурову установку у виробника. Маючи навички роботи зі слюсарним інструментом і досвід зварювальних робіт можна досить легко виготовити бурову установку своїми руками.
Найголовніший плюс такого підходу - установка вийде більш якісною і "довгограючою", на відміну від представлених на ринку недорогих верстатів які виходять з ладу іноді на 3-4 свердловині. У гонитві за прибутком виробники економлять на матеріалах, використовують тонкий метал і шовні труби.
Основні компоненти найпоширенішою бурової установки типу "треуголка" наступні:- каркас (станина)
- мотор-редуктор
- вертлюг
- лебідка
- щит керування
- бур і бурові штанги
- грязьова мотопомпа
- допоміжне обладнання

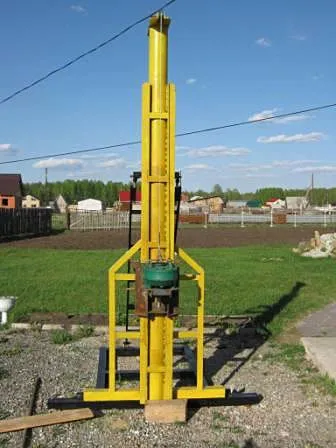

Виготовлення каркаса малогабаритної бурової установки (МГБУ)
Найпростішою і вообщем то надійною схемою каркаса для переносної малогабаритної установки є так звана "треуголка" або "трехножка". Дана схема складається з верхнього та нижнього підстави. трьох вертикальних стійок-ніжок за якими пермещается повзун каретки.
Розбирання збірка такої установки займає не більше півгодини, всі деталі каркаса виготовляються кустарним методом в гаражних умовах з стандартного сортаменту прокату наявного на будь-який металлобазе. Недарма ж таки цю конструкцію копіює поголовне більшість виробників МГБУ вУкаіни і країнах СНД. Але є у неї і негативні сторони (докладніше.)

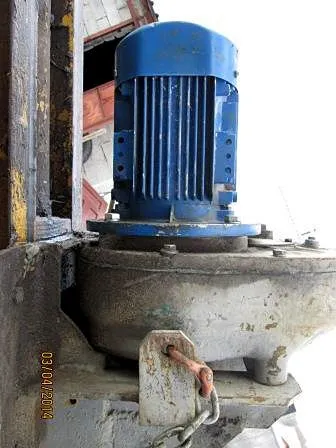

Вибір мотор-редуктора для малогабаритної бурової установки
Серце будь малогабаритної установки - це привід, який надає обертальний рух колоні бурових штанг з пікобуром або шарошкой на кінці. Найпростіший і економічний варіант - асинхронний електродвигун потужністю 2.2-3 кВт в парі з редуктором який зменшує обертів і збільшує крутний момент установки.
Винаходити окремий мотор-редуктор для малогабаритних установок звичайно ніхто не став тому для них використовуються поширені промислові моделі загального призначення, що застосовуються в сільському господарстві та машинобудуванні. Є 2 марки мотор редукторів найбільш часто застосовуються у виробництві МГБУ (докладніше.)

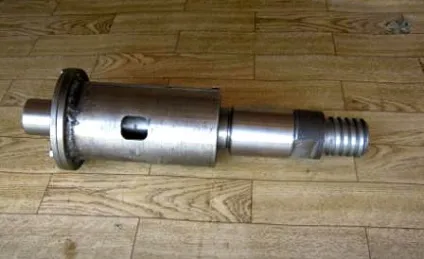

Всі малогабаритні бурові установки працюють за принципом гідробуренія. тобто руйнована буром порода (шлам) виноситься на-гора потоком бурового розчину, що нагнітається спеціальним потужним грязьовим насосом або мотопомпою. Розчин подається через обертову колону бурових труб (штанг). Щоб забезпечити одночасне обертання і подачу розчину існує спеціальний вузол, званий "вертлюг" - пристрій з порожнистим прохідним валом на обох кінцях якого змонтовані ущільнювальні манжети. Це - самий відповідальний і складний у виготовленні агрегат (докладніше.)
Лебідка для МГБУ
Лебідка може бути з ручним приводом від м'язової сили бурильника або з електроприводом, що набагато зручніше. Вибір того чи іншого способу підйому залежить від глибини буріння і ваги інструменту (докладніше.)

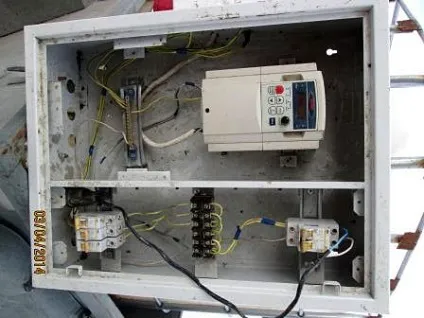

Щит управління малогабаритної бурової установки
Малогабаритна бурова установка своїми рукаміЕлектродвігатель який є приводом установки зазвичай розрахований на роботу в трифазній мережі з напругою 380 вольт. Забезпечити таким видом харчування може тільки промислова мережа або трифазний бензиновий генератор. На приватних подвір'ях а тим більше дачних ділянках такий тип підключення недоступний. Застосовуються різні схеми живлення двигуна від мережі побутового струму 220 вольт.
Крім цього оператору бурової установки необхідна можливість прямого управління пуском, реверсом і оборотами мотор-редуктора. Всі ці функції реалізуються за допомогою спеціально скомпонованого електрощита. (Детальніше. )

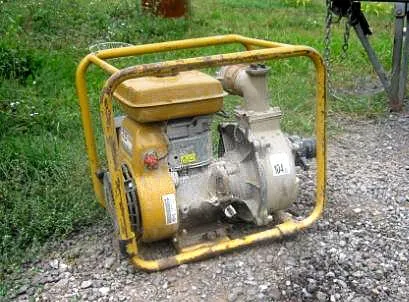

Вибір мотопомпи малогабаритної бурової установки
При бурінні свердловин на воду за допомогою малогабаритних установок роль спеціального бурового насоса забезпечує циркуляцію бурової рідини виконує високопродуктивна грязьова мотопомпа. звичайно їй далеко до поршневих бурових насосів устанновленних на важких бурових платформах але з функцією буріння неглибоких побутових свердловин для водопостачання дачі або котеджу вона справляється відносно непогано.
Головне обмеження у таких помп - висота підйому (напірна характеристика) не перевищує 25-30 метрів. Тому буріння свердловин глибше цієї величини вже важко (докладніше.)
Допоміжне бурове обладнання для МГБУ
Малогабаритна бурова установка своїми руками Крім власне самої установки і мотопомпи для буріння свердловин так само необхідний додатковий буровий інструмент (ключі, підкладні вилки, набір ключів для збирання-розбирання і т.п.) і обладнання - захоплення для труб, шанцевий інструмент, напірні рукава , промивні оголовки, ємності під воду для приготування бурового розчину і багато іншого (докладніше.)
Так скільки ж коштує МГБУ або комплект для буріння?
Причому навіть якісно зроблена установка не гарантує що свердловини будуть стабільно давати воду з необхідним дебітом - сам процес буріння займає приблизно 30 відсотків робочого часу а решта витрачається на підготовчі роботи і заходи щодо виведення на робочий режим.
Найважливіше бурінні свердловин для води - знання і вміння бурового майстра який знаходиться за пультом МГБУ. Отже скільки ж коштує комплект для буріння? Давайте підрахуємо вартість самостійного виготовлення типовий малогабаритної бурової установки "треуголка" з глибиною буріння до 30 метрів.
Матеріал й устаткування
Разом ще 70 000 рублей. Плюсуя вартість б / у автомобіля "Газель" в середньому технічному стані (близько 200-250 тис. Рублів) і отримуємо початкові витрати в районі 400-420 тис. Рублів. Плюс ще потрібні будуть гроші на юридичну реєстрацію ТОВ або ПП, гроші на закупівлю обсадних труб і фільтрової сітки.
Таким чином витрати на організацію бізнесу з буріння свердловин на воду впритул наближаються до 450-500 тис. Рублів. Здавалося б не настільки велика сума? але все псує кадрове питання. Знайти осудних працівників з досвідом роботи буровим майстром практично неможливо, враховуючи що робота непостійна - буріння свердловин це чисто сезонний бізнес.
А наймати некваліфікованих гастарбайтерів і вчити їх нерентабельно, одна аварія під час буріння свердловини на воду або зіпсована свердловина обходиться як правило в 10-15 тисяч рублів мінімум.
