Свердла, призначені для виконання робіт з такого складного матеріалу, як бетон, виготовляються із застосуванням твердосплавних пластин, які напаиваются на їх ріжучу частину. Як і будь-який інший, такий інструмент зношується в процесі використання, саме тоді і виникає питання про те, як заточити свердло по бетону. Щоб відновити геометричні параметри робочої частини свердла по бетону і при цьому не пошкодити сам інструмент, можна спробувати кілька способів його заточування, кожен з яких є актуальним при певних обставинах.

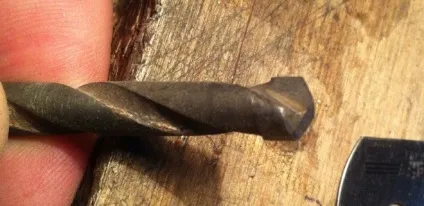

Побідитові свердло з тупими кромки свердлить довго, а перегрівається швидко

Правила заточки

Заточення свердла по бетону може бути проведена на корундовому точильному колі, встановленому на відповідному обладнанні. Заточують такі свердла так само, як і звичайні, але є ряд нюансів, які при цьому варто брати до уваги.

Твердосплавні пластини, якими оснащується ріже частина свердел по бетону, дуже критично ставляться до сильного перегріву. Останній може привести до того, що пластина розтріскається або навіть роз'єднається з основним тілом інструмента в місці її пайки. Саме тому в процесі заточування свердел по бетону їх слід якомога частіше охолоджувати за допомогою води, не доводячи ріжучу частину до перегріву. При цьому треба враховувати, що сильно розпечений наконечник свердла по бетону, якщо він все ж таки дійшов до такого стану, ні в якому разі не можна занурювати в воду: він повинен повільно охолонути в природних умовах. Різке охолодження твердосплавних пластин може привести до того, що вони просто лопнуть.

Ріжучі кромки свердла повинні бути гострими без округлостей

Заточувати свердло по бетону слід таким чином, щоб його зношені ріжучі кромки стали прямими, а місце їх перетину точно збігалося з віссю обертання інструменту. Крім того, необхідно стежити за тим, щоб оброблені ріжучі кромки твердосплавної пластини мали однакову довжину. В цьому випадку навантаження, що сприймається кожної з таких кромок, буде мати однакове значення, відповідно, зношуватися вони будуть рівномірно.

Наявність різниці в довжині ріжучих крайок свердла по бетону може також привести до того, що під впливом більш високого навантаження, створюваної на довшу ріжучу частину, інструмент буде віджиматися в сторону в процесі свердління, що в підсумку призведе до його поломки.

Кут заточування різальних крайок - ще один важливий параметр, на який слід звертати увагу. Якщо рівномірність даного параметра для двох кромок не витримана, то працювати і, відповідно, активно навантажувати буде кромка, що має більший кут заточки. Це також призведе до швидкої поломки інструменту.

Знаючи основні принципи правильної заточки свердел по бетону, можна цілком стерпно підточити інструмент навіть в самих що ні на є «польових» умовах. Головне - дотримуватися граничної обережності, щоб не отримати травму!

Яким способом заточити свердло

У процесі свердління інструмент, яким виконується така операція, повинен контактувати з оброблюваним матеріалом тільки своїми ріжучими крайками. Саме тому задню поверхню будь-якого свердла треба заточити під певним кутом, який забезпечує наявність зазору між нею і дном формованого отвори (поверхнею різання).

На сьогоднішній день використовується три основні методи заточування свердел по бетону, що дозволяють надати задньої поверхні інструмента певну форму. Розглянемо ці способи докладніше.

конічна заточка

Найпоширенішим способом відновлення геометричних параметрів свердел, використовуваних для робіт по бетону, є конічна заточка. Інструмент, що піддається заточенню, встановлюється в спеціальну призму, що має можливість переміщення (похитування) навколо своєї осі, розташованої під певним кутом до робочої поверхні точильного кола. Задня поверхня ріжучої частини свердла по бетону набуває форму конуса з вершиною, розташованою в місці перетину робочої поверхні заточного кола з віссю гойдання призми.

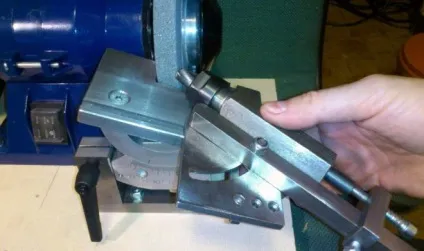

Пристосування для заточування, навіть порівняно просте саморобний, дозволяє рівно заточувати ріжучі кромки свердла

Щоб заточити свердло за цим методом, необхідно виконувати настройку параметрів, зазначених в таблиці.

• відстань між віссю конуса заточки (віссю гойдання інструменту) і віссю самого свердла (h);
• відстань від вершини конуса заточки (H) до осі свердла;
• кут, з яким схрещуються вісь свердла (o) і вісь конуса заточки;
• половина значення кута, розташованого між сторонами конуса заточки (б).

Схема конічної заточки свердла

Для конічної заточки свердла по бетону можна використовувати два методи:

1. Вершина інструменту, який треба ув'язнити, розташовується нижче, ніж вершина конуса заточки. Заточуючи свердло по бетону таким чином, використовуйте наступні настройки: а - 45 °, б - 13-15 °, H - 1,9 D, h - (0,05-0,08) D. При цьому кут «о», що знаходиться між віссю свердла і спрямовуючої конуса, менше, ніж кут між осями інструмента і окружністю, що утворює форму точильного кола (φ0).
2. Вершина заточуваного свердла розташовується вище, ніж вершина конуса заточки. При такій заточування використовують такі параметри: відстань вершини конуса від вершини свердла (H) - 1,16 D; половина кута при вершині конуса заточки (б) - 30-35 °; кут, під яким розташовані осі свердла і конуса (о) - 90 °; зміщення (h) - (0,05-0,08) D; кут φ0> 0.

Заточений за даними методиками інструмент для роботи з бетону володіє параметрами, зазначеними в таблиці.

Таблиця з тексту

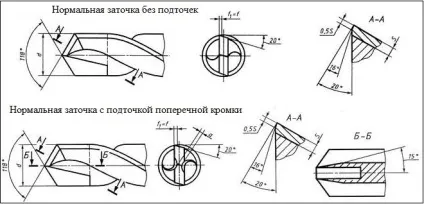

Кути заточування свердла

Величина заднього кута ріжучої частини змінюється за допомогою регулювання величини h - відстані між пересічними осями конуса заточки і свердла. Щоб змінити кут нахилу поперечної ріжучої кромки (φ), необхідно провернути заточувати свердло навколо його осі, а для зміни кута в плані слід змінити кути «о» і «б». Якщо збільшити відстань між віссю конуса заточки (h) і віссю свердла, то кут «а» збільшиться, а кути «φ» і «2φ» зменшаться. До зменшення значень φ, 2φ, а також кута «а» призводить збільшення параметрів «о», «б» і «H».

Геометричні параметри ріжучої частини свердел з побідитовими пластинами

Конічний метод заточування є кращим, тому що при його використанні створюється більш різкий приріст заднього кута свердла. В ході свердління бетону інструмент робить обертальний рух і в той же час переміщається уздовж своєї осі, тому траєкторія руху кожної з точок ріжучої частини являє собою кручені лінію. Значення кута «м», під яким така гвинтова лінія розташовується до площини різання без урахування осьового переміщення інструменту, визначається за такою формулою: tg м = S0 / nD, де S0 є подачею свердла, вимірюваної в мм / об. З цієї формули стає зрозуміло: чим ближче точка на поверхні ріжучої частини буде розташовуватися до осі свердла, тим менше буде задній кут в даній площині. Така властивість конічної заточки, яке передбачає, що задній кут на ділянках робочої поверхні свердла, що наближаються до його осі, збільшується, сприяє підвищенню його стійкості.

гвинтові заточка

Якщо стоїть завдання по автоматизації процесу заточування свердел по бетону, то найкраще використовувати гвинтовий метод, який передбачає, що їм, крім обертання, також повідомляється два поступальних руху, погоджених з обертанням точильного кола. Одне з таких рухів, яке називається осцилюють, направлено вздовж котра утворює точильного кола, паралельно ріжучої кромці інструменту, в процесі його виконання задні кути не створюються. Затилующее рух, в ході якого формуються задні кути робочої частини, відбувається по осі свердла.

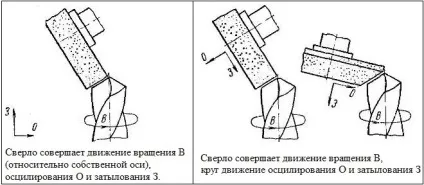

Гвинтові заточка свердла

При виконанні гвинтовий заточування особливо ретельно треба обробляти дві ділянки робочої частини свердла:

• 0-1, розташований на діаметрі серцевини інструменту і обробляється кромочної частиною точильного кола;
• 1-2, що обробляється утворює кола.

Для гвинтовий заточки, як і для конічної, характерно збільшення задніх кутів робочої частини у міру її наближення до центру свердла. Така особливість даного методу дозволяє, задаючи навіть невеликі значення задніх кутів для периферійної області ріжучої частини, отримувати задні кути необхідного значення в її центральній зоні.

Поперечна ріжуча кромка свердел, підданих гвинтовий заточування, характеризується невисокою міцністю. Це призводить до того, що під час свердління твердих матеріалів (в тому числі бетону) вони піддаються активному зносу. Тим часом при обробці не дуже твердих матеріалів такі свердла демонструють себе дуже добре.

двухплоскостной заточка

Даний метод заточування свердел застосовується переважно в тих випадках, коли їх планується використовувати для свердління матеріалів, що характеризуються не надто високою твердістю і міцністю. Особливості інструменту з такою заточуванням полягають в тому, що при обробці занадто твердих матеріалів активному зносу буде піддаватися перемичка на ріжучої частини, розташована в центральній частині вершини свердла.

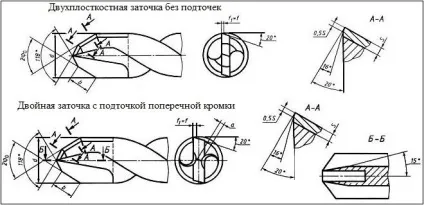

Геометрія подвійний заточування побідитового свердла

Вирішуючи питання про те, як заточити побідитові свердло, слід перш за все враховувати те, які саме матеріали будуть піддаватися обробці з його допомогою. При цьому будь-який метод заточування передбачає суворе дотримання рекомендацій по виконанню цієї процедури.
