Як замінити термопленку
Заміна термоплівки в лазерному БФП HP 3030
Термоплівка є важливим елементом термо вузла принтера. Являє собою гнучку трубку з тонкими стінками. Виготовляється зі спеціального полімеру, який зовні покритий тефлоновим шаром. Так само виготовляється зі сплаву латуні, який також зовні покритий тефлоновим шаром.
Терпомленка має обмежений ресурс. І через певний пробіг відбитків втрачає свої властивості і руйнується. Так само причиною виходу з ладу може бути потрапляння сторонніх предметів в термоузел. Найчастіше це скоби від степлера, що залишилися на повторно використовуваної папері. Аркуш паперу з такою скобою, проходячи, через термоузел під тиском гумового вала пошкоджує термопленку. Спочатку на ній з'являється маленький отвір, через яке тонер потрапить до нагрівального елементу погіршуючи тертя плівки об поверхню нагрівального елементу.

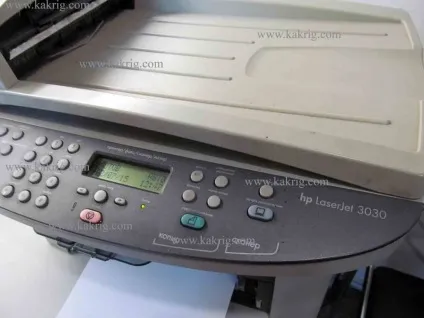

Сьогодні на операційному столі БФП HP3030 з дефектом друку «маже зображення збоку»

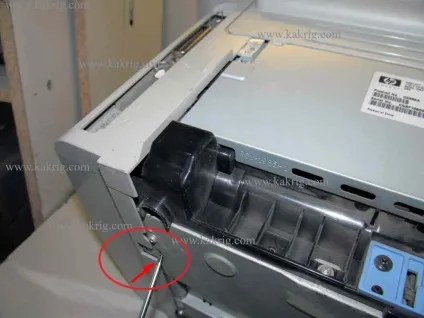

Для початку слід відкрутити три шурпа на задній панелі.

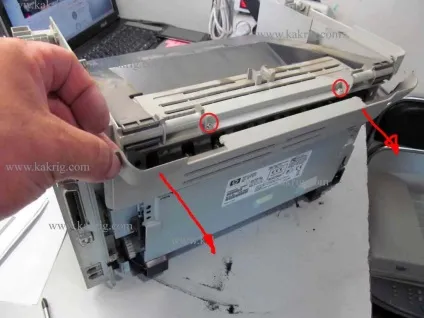

Потім знімаємо бічні панелі. Потрібно віджати знизу фіксатор, що б зняти бічну кришку

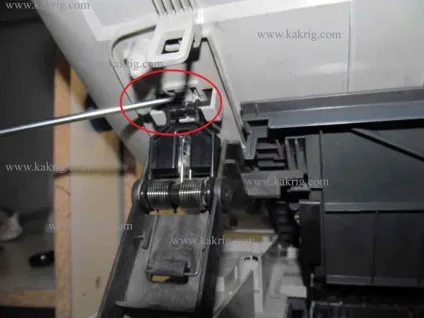

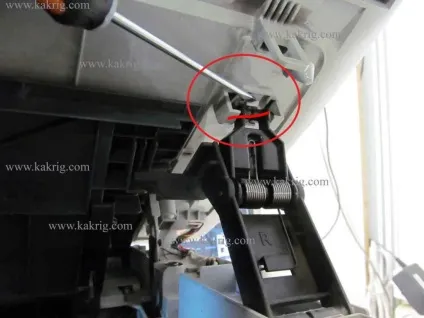

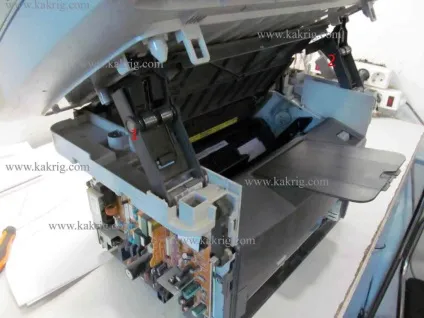

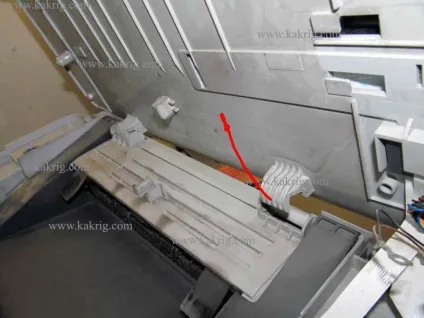

Що б зняти верхній модуль зі сканером, спочатку відокремлюємо механізм 1 і 2.

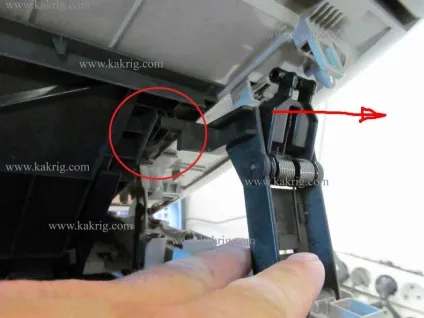

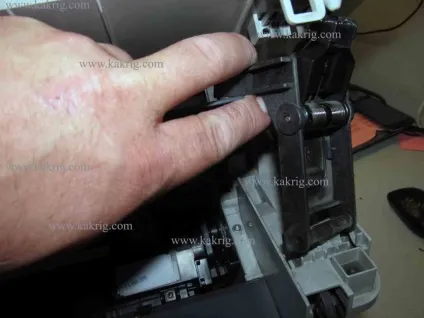

Від'єднуємо від верхнього модуля лапку приводу картриджа

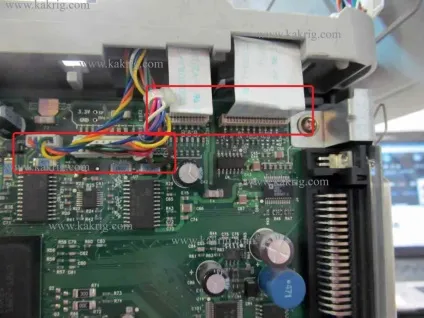

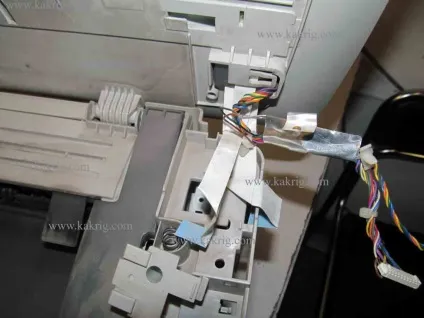

Від'єднуємо шлейфи блоку сканера від плати управління.
Блок сканера тепер можна зняти
Потім знімаємо задню панель.

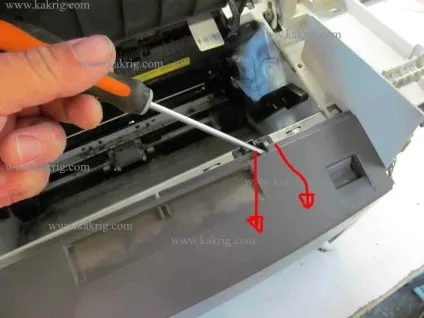

Щоб зняти передню панель, потрібно викруткою її підчепити злегка вгору і потягнути вперед.

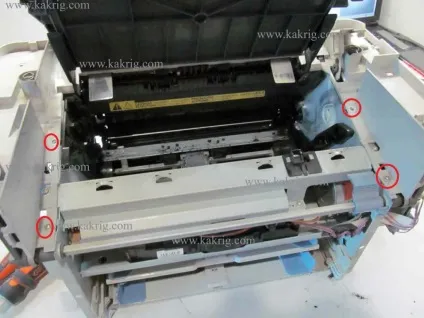

Тепер відкручуємо 6 гвинтів, що б зняти верхню кришку. (Два не потрапило в кадр) вони позаду
Ось вони два, що не потрапили, в перший кадр гвинтика.

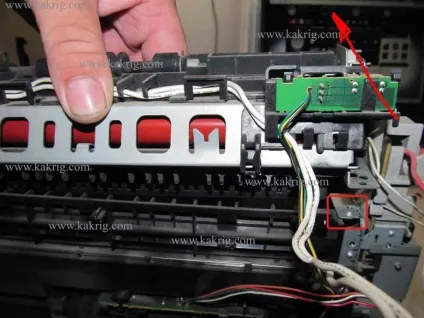

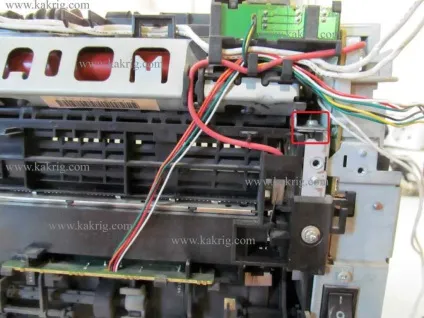

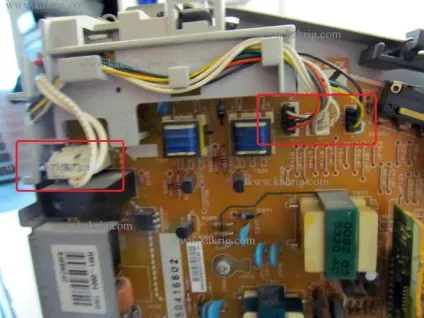

Перед зняттям термо вузла (грубки), відключаємо її від плати принтера. На фото вказані роз'єми управління термо вузла

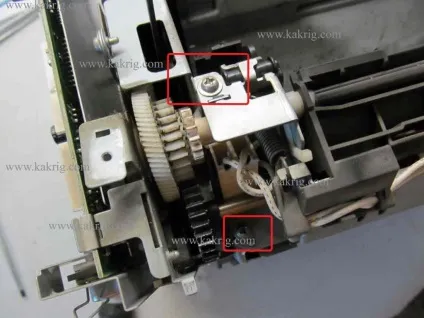

Термо вузол закріплений до шасі принтера трьома гвинтами. Вони позначені на двох фото знизу.
Коли гвинти відкручені, можна зняти блок термо вузла, потягнувши його вгору.

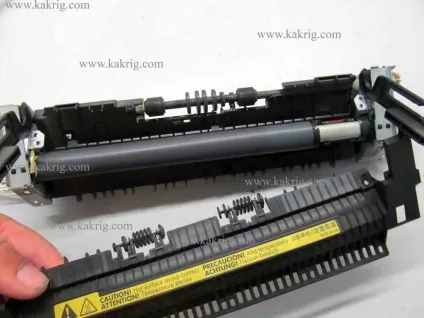

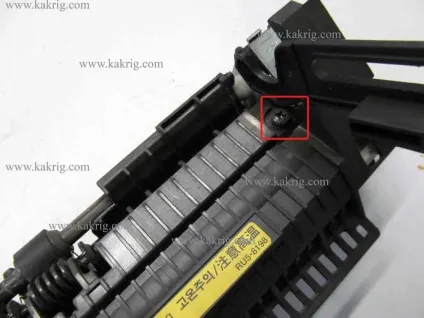

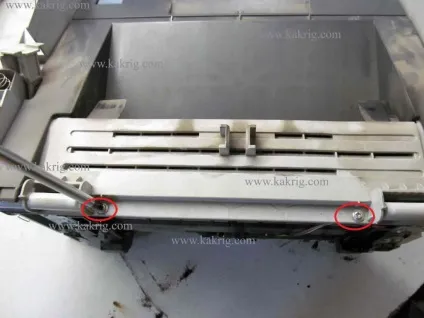

На фото нижче представлений блок закріплення зображення (грубка, термоузел). Що б замінити в ньому пошкоджену термо плівку, його потрібно розібрати. Нічого складного. Відкручуємо два гвинти, що б зняти верхній кожух
Це пошкоджена термоплівка.

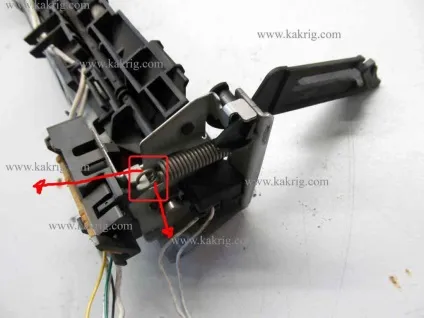

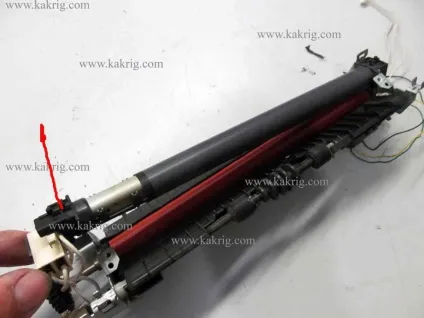

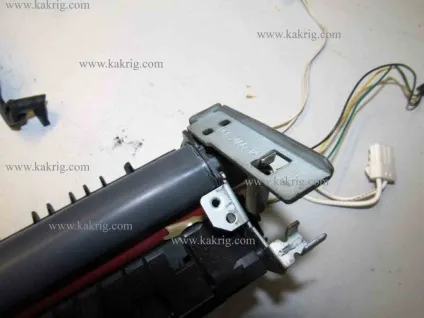

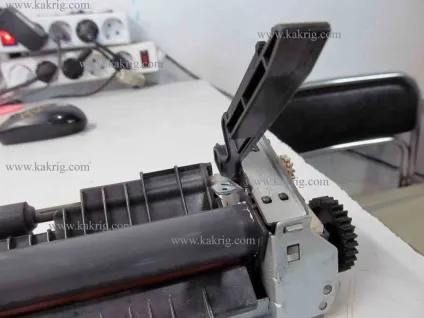

Далі знімаємо блок нагрівального елементу. Від'єднуємо притискні лапки, знявши пружини пассатижами
Коли лапки зняті, витягаємо блок нагрівального елементу з термоплівкою.
Прилип тонер потрібно очистити за допомогою ацетону і тканини.
Це налиплий тонер в місці де була спочатку пошкоджена термоплівка. Якщо принтер використовувати з пошкодженої плівкою тривалий час, то це викличе пошкодження поверхні в гумовому валу (притискному ролику) Тому заміну термоплівки слід проводити негайно після її руйнування.

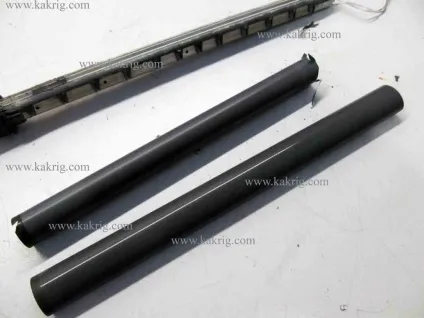

Зверху залишки термоплівки, а знизу нова.
Перед установкою термоплівки на нагрівач, його потрібно змастити спеціальної термосмазкой для принтерів.

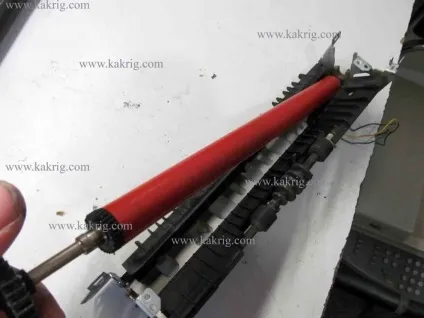

Зніміть притискноївал (гумовий вал), що б перевірити наявність залишків шматочків спеченого тонера, сміття. При необхідності проводимо чистку і їх видалення.
Акуратно одягніть термопленку на блок нагрівача і почніть збірку всього вузла в зворотному порядку.
Після того як термоузел зібраний, почніть збірку апарату в зворотному порядку.
Принцип заміни термоплівки в принтерах HP і Canon у багато однаковий. Відрізняється лише конструктивними особливостями принтера або БФП. Термоплівка достатня крихкий елемент і роботи по її заміні та збірки грубки Необхідно дуже обережно визначати виробляти.
Це зразок печатки до ремонту. У місці де частина плівки з'їхала з нагрівача зображення змазувалося, а тонер з паперу прилипав до нагрівача.
При пошкодженні і руйнуванні плівки можна почути сторонній шум в принтері у вигляді шурхоту пакета.
Дякуємо за увагу.
