Ремонт - справа непроста, особливо якщо воно стосується прокладки кабелю. Тут потрібно врахувати багато - розрахувати перетин кабелю, прикинути, де будуть перебувати світильники і бра, розетки, вимикачі, а також і те, як буде підходити харчування, наприклад, до газової плити з електричною підсвіткою.
Після того як все розраховано, проводиться монтаж електропроводки. Не будемо детально описувати його, крім хіба що того, що дроти повинні бути покладені рівно для зручності подальшої штукатурки. Або, якщо це штроба, щоб її було зручно замазати алебастром або шпаклівкою.
Тепер уявімо собі саму звичайну кімнату з одним світильником, Одноклавішний вимикачем і однієї або парою розеток. Всі дроти, що йдуть від них, сходяться в одному місці, утворюючи пучок. Туди ж підходить кабель живлення (або перемичка від нього). Утворюється пучок, який потім потрібно правильно підключити.
Зверніть увагу! Довжина проводів, залишених в пучку, повинна бути нормальної довжини (не менше 25-30 см).
Далі потрібна коробка, в якій ці дроти будуть знаходитися і з'єднуватися. Однак не всі знають, як з'єднати дроти в розподільній коробці, та й взагалі, як її закріпити в стіні.
підготовка ніші
Перед монтажем коробки найкраще обштукатурити стіну. Це потрібно для того, щоб потім по її краю рівно виставити коробку. Однак якщо на стіну буде лягати плитка, коробка повинна по відношенню до основної поверхні трохи випирати - тоді, коли плитка наклеєна, вона виявиться врівень з коробкою.
Як правильно виставити коробку? Спочатку в стіні потрібно за допомогою молотка і зубила (або перфоратора) видовбати невелику нішу з круглими краями. Про те, чи достатньо вибито і хороша чи глибина, можна судити, приклавши всередину неї коробку днищем всередину. Якщо вона повністю ховається там, то можна приступати до її монтажу. Якщо мова йде про монтаж в гіпсокартонних перегородках, то досить просто ножем по гіпсокартону вирізати круглий отвір в матеріалі, вставити туди коробку з лапками і затиснути їх.
Зверніть увагу! Якщо проріз в гіпсокартоні буде більше необхідного, то розподільна коробка не буде там триматися. Тому, перед тим як різати перегородку, потрібно обвести по виробу коло, по якому і буде проводитися відріз. Це ж стосується і отвори в стіні.
Краще виглядає, коли все коробки знаходяться на однаковій висоті.
монтаж коробки
Для монтажу знадобиться:
- вирізати збоку або в днище дірки для проводів;
- приставити коробку з уже простягнутими проводами. Для того щоб нам легше було зрозуміти, де який кабель, можна їх попередньо пронумерувати (з поміткою на листку, до якій цифрі що відноситься) або підписати. Підписують, приклеївши монтажну стрічку у вигляді прапорця;
- замісити трохи рідкого алебастру;
- намазати розчин на стінки коробки і всунути її в нішу, після чого прикласти до неї рівну рейку, яка дозволить виставити коробку рівно, і потримати так кілька хвилин, поки алебастр не схопиться.
Після того, як алебастр схопився (знову ж, не забуваємо, що в неї вже повинні бути виведені всі кабелі), замазуємо її повністю алебастром, а зайве знімаємо кельмою або шпателем. Що варто врахувати - якщо кришка буде закріплюватися різьбленням, то коробку слід виставити так, щоб її кріплення знаходилися рівно по горизонталі - для естетики.
підключення
Тепер можна приступити і до підключення проводів. Якщо написів немає, можна продзвонити кожен кабель окремо. Для цього він зачищається від жив, 2 його проводу замикаються, а на іншому кінці перевіряються можливі дроти на предмет замикання. Природно, бажано робити цю процедуру, переконавшись, що кабель, з яким ми працюємо, не під напругою.
Знявши ізоляцію, визначаємо фазний провід. Він повинен бути червоним або коричневим, хоча може бути й іншого кольору. Нульовий проводок - синій або зелений, в залежності від типу дроти. Заземлення - білий.

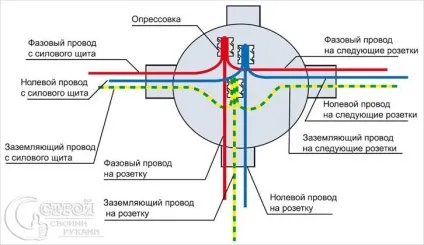

Фаза завжди з'єднується разом, якщо, звичайно, це не вимикач, де вона розділяється. Говорячи про найпростішою схемою - харчування-світильник-розетка-вимикач - заземлення з'єднується разом, фаза на розетці. світильнику і вимикачі з'єднується з фазою харчування; нулі, крім світильників і вимикачів, також зводяться в одну скрутку. В останньому випадку фаза йде на вимикач. з нього на контакт лампи, звідти по нульовому проводу ланцюг замикається.
Якщо ж в кімнаті багато розеток і світильників, було б краще створити для них різні розподільні коробки. У цьому випадку харчування буде приходити в одну, з неї перемичкою в другу. У розеточной коробці всі дроти з'єднуються відповідно один з одним. А ось зі світильниками інша справа.
Зверніть увагу! Необхідно точно перевірити, що ми приєднуємо певний вимикач до потрібної лампочці.
Після того як вся зібрана в коробках схема перевірена, скручування зварюються, ізолюються і акуратно укладаються в коробці, після чого вона закривається кришкою.
