Як вставити картинку в автокад

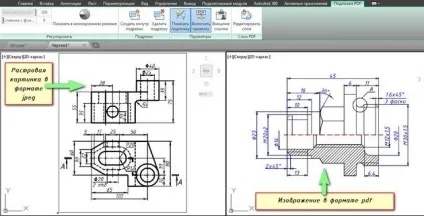

У Автокад картинки - незамінний додатковий матеріал. Тому часто виникає питання «Як в Автокад вставити малюнок?». Часом знання того, як вставити картинку в Автокад дозволяє вирішити завдання різної складності: наприклад, растрове зображення в Автокаде дає додаткову інформацію про те, як буде виглядати кінцевий проект, також можна дивитися необхідні розміри і т.д. Вставка картинки в Автокад pdf-формату дозволяє описувати її з використанням об'єктних прив'язок (за умови, що файл pdf був збережений з векторного формату). Звідси запитання "як перенести ПДФ в Автокад?" не менш актуальне. Адже наявність підкладки або необхідної доп. інформації в поле видимості істотно скорочує ваш час на створення необхідного креслення.
Кілька способів, як в Автокад вставити малюнок
Давайте поетапно розберемо, як перенести малюнок в Автокад. Існує кілька варіантів, як в Автокаде вставити картинку:
Вставка зображення в Автокад. Команда "Приєднати"
У будь-якому випадку відкриється діалогове вікно, в якому вам необхідно знайти відповідне зображення. Ви також можете виставити «Тип файлу», наприклад, * jpeg, щоб полегшити пошук. Потім слід натиснути «Відкрити».

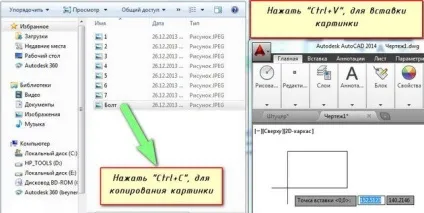

ПРИМІТКА: можна також завантажити зображення безпосередньо з провідника, захопивши піктограму ПКМ і перемістивши її в відкрите вікно AutoCAD, як показано на рис.
Який би спосіб з описаних ви не вибрали, в будь-якому випадку вам необхідно буде вказати наступні параметри:
--> Координати точки вставки;
--> Кут повороту.
Ці параметри можна вказувати як в діалоговому вікні, після виклику команди «Прикріпити», так і через командний рядок або ж динамічний введення.
Автокад: обрізати зображення
Після того як виконана вставка растрового зображення в Автокад іноді необхідно зробити деякі маніпуляції з ним. Наприклад, його можна скопіювати або перенести. як будь-який інший об'єкт. Також існує можливість обрізати контур зображення в Автокаде. Це зручно, якщо вам потрібно задіяти тільки частину малюнка. Для цього потрібно знати, як обрізати картинку в Автокаде.

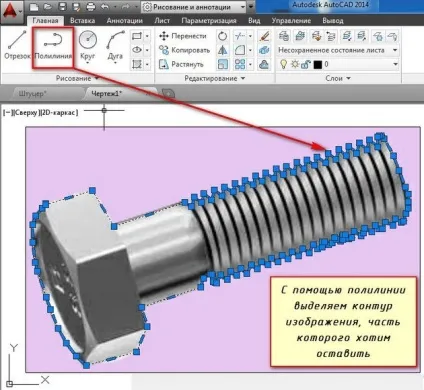

Після того як ви вставили малюнок в програму і виділили його, з'являється нова контекстна вкладка «Зображення». Для обрізки картинки потрібно створити контур підрізування. Він може бути прямокутний, багатокутний, а можна, використавши команду «Полилиния» більш точно окреслити потрібну частину картинки.
Перейти на вкладку «Зображення» → панель «Уривок» → команда «Створити контур підрізування». Далі потрібно вказати відповідний подпараметр (в нашому випадку «Вибрати полілінію»). Потім на кресленні виділити раніше створену полілінію і натиснути Enter.
Контур підрізування можна інвертувати натисканням на маленьку блакитну стрілку, як показано на рис.
Щоб приховати контур підрізування потрібно для системної змінної IMAGEFRAME встановити значення «0».
Приховування контуру підрізування в AutoCAD
Тепер ви знаєте, як вставити картинку в Автокад декількома способами і як в Автокаде обрізати малюнок. Який з них краще використовувати - вибирати вам. Однак знайте, що такі допоміжні об'єкти, як растрові зображення в AutoCAD здатні оптимізувати і прискорити вашу роботу в програмі. Також врахуйте, що можна налаштовувати яскравість і контрастність завантажених картинок, створюючи тим оптимальні умови для роботи.
